Программа Архиватор ТВ7 предназначена для чтения данных из тепловычислителей ТВ7 и ТВ7М, расходомеров Питерфлоу РС, преобразователей измерительных АДИ и подготовки отчетных ведомостей о тепло- водопотреблении.


Хотите купить Тепловычислитель ТВ7(М) или Расходомер Питерфлоу (Термотроник)? Нужны оптовые ценыОтправьте заявку и реквизиты компании. С нас обратный звонок и выгодное предложение.

Функции программы

Программа Архиватор ТВ7 обеспечивает:

  • Считывание данных из вычислителей ТВ7:
    • текущие и итоговые параметры;
    • архивные параметры (часовые, суточные, месячные и итоговые);
    • параметры настройки (содержимое базы данных);
    • архивы событий;
  • Считывание данных из расходомеров Питерфлоу РС:
    • архивные параметры (минутные, часовые и суточные);
    • параметры настройки;
    • архив событий;
  • Считывание данных из преобразователей измерительных АДИ:
    • архивные параметры (часовые и суточные);
    • параметры настройки;
    • архив событий;
  • Считывание данных из приборов по запросу оператора или автоматически по расписанию;
  • Сохранение данных в базе данных Microsoft Access;
  • Импорт данных из баз данных;
  • Импорт данных из устройств переноса данных (планшетный компьютер и накопительный пульт);
  • Синхронизацию базы данных ПК и устройств переноса данных;
  • Подготовку отчетных ведомостей о тепло- и водопотреблении;
  • Конвертирование отчетных ведомостей в формат Excel;
  • Вывод отчетных ведомостей на печать по шаблонам.

Требования к установке

Программа функционирует под управлением операционной системы Windows XP и выше.

Рабочий каталог программы должен быть разрешен на запись.

Программа поставляется в виде исполняемого файла и не требует установки. Архиватор ТВ7 можно скачать бесплатно

Внимание! Файл с программой «Архиватор» следует сохранять в отдельной папке.

При первом запуске программы в рабочем каталоге создаются:

  • папка DB с базой данных;
  • папка backup с резервной копией базы данных;
  • папка Reports для хранения формируемых отчетов;
  • папка Service, в которой хранятся логи обмена (EXE), конвертер в PDF (PDF) и файл справки.

Примечание. Резервная копия базы данных создается при запуске программы, если с момента последнего обновления прошло больше недели.

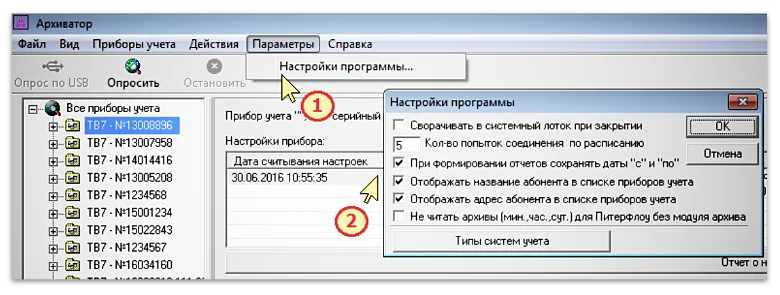

Настройка программы Архиватор ТВ7

Для изменения параметров настройки программы Архиватор ТВ7 необходимо:

  1. В меню «Параметры» выбрать команду «Настройки программы»
  2. В раскрывшемся окне выбрать требуемые настройки.
  • Количество попыток соединения по расписанию.

Устанавливается максимальное количество попыток обращения к прибору при автоматическом опросе (опрос по расписанию), по истечение которых связь с данным прибором прекращается.

  • При формировании отчетов сохранять даты «с» и «по»

При установке признака «При формировании отчетов сохранять даты «с» и «по» запоминается заданный диапазон формирования отчета. Применяется при формировании отчетов по нескольким приборам.

Отображать название абонента в списке приборов учета и Отображать адрес абонента в списке приборов учета.

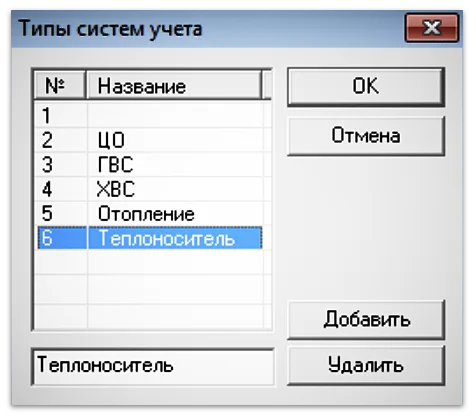

Перечень систем учета, выбираемых для тепловых вводов в разделе «Свойства прибора учета».

Требуется для отображения в отчете о теплопотреблении. Для расширения списка необходимо нажать кнопку «Добавить» и ввести название системы. Для удаления необходимо выделить название системы и нажать кнопку «Удалить»

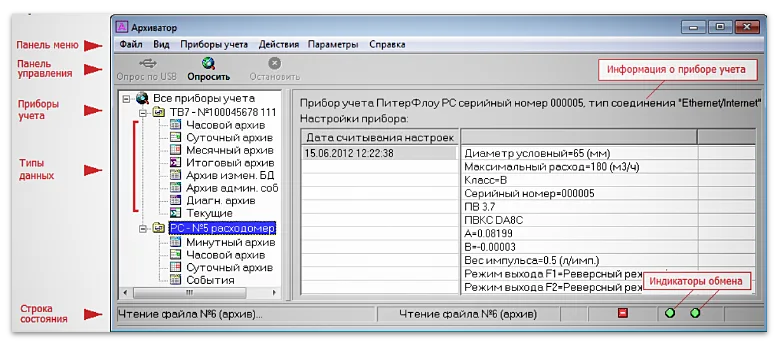

Интерфейс пользователя программы Архиватор

При запуске программы на экран выводится главное окно программы «Архиватор».

Программа «Архиватор» имеет стандартный интерфейс, включающий панель меню и панель управления. Команды на панели управления дублируют команды меню.

Дополнительно в главном окне отображаются строка состояния, в которой отображаются результаты выполнения команд.

Приборы учета

Основным элементом системы является прибор учета.

Прибор учета – тепловычислитель ТВ7, ТВ7М, расходомер Питерфлоу РС или электронный регистратор АДИ.

Все параметры, считываемые из приборов заносятся в базу данных Microsoft Access (файл Data.mdb).

Допустимые действия при работе с приборами учета:

  • Добавить прибор учета — запись в базу данных сведений о свойствах прибора (зав. номер, тип соединения, протокол обмена, название и адрес абонента);
  • Свойства прибора учета — просмотр и редактирование сведений о свойствах прибора;
  • Опросить прибор учета — чтение из прибора и запись в базу данных результатов измерений и событий;
  • Удалить прибор учета — удаление из базы данных сведений о свойствах прибора, а также измеренных значений (архивов) по конкретному прибору;
  • Очистить базу данных для прибора учета — удаление из базы данных измеренных значений (архивов) по конкретному прибору;
  • Удалить все приборы учета — удаление из базы данных сведений о свойствах и измеренных значений (архивов) по всем приборам;
  • Очистить базу данных для всех приборов — удаление из базы данных измеренных значений (архивов) по всем приборам;
  • Указанные действия доступны в меню «Приборы учета» на панели меню или при нажатии правой кнопки указателя при выборе конкретного прибора.
  • Содержимое базы данных по приборам учета может быть выведено для просмотра на экране компьютера, а также используется для формирования отчетов о тепло- и водопотреблении (см. Формирование отчетов).
  • Базы данных с результатами измерений, хранящиеся на разных компьютерах, могут быть синхронизированы (см. Импорт данных).

Скачать архивы и настройки базы данных тепловычислителя ТВ7 на мобильный телефон (android-смартфон) можно с помощью — мобильного приложения Термотроник

Как добавить прибор учета

Для добавления записи в базу данных сведений о свойствах нового прибора необходимо:

  1. Установить курсор на надпись «Все приборы учета«;
  2. Нажать правую кнопку мыши и выбрать команду «Добавить прибор учета…«.
  3. Или на панели меню выбрать пункт «Приборы учета» и команду «Добавить прибор учета…«.
  4. Заполнить поля свойств прибора учета.

Примечание. При первом подключении тепловычислителя ТВ7 к компьютеру по USB программа «Архиватор» автоматически предлагает добавить в базу данных свойства прибора. При этом автоматически записываются тип прибора и его серийный номер.

Свойства прибора учета

К свойствам прибора относятся параметры, используемые для идентификации прибора в базе данных (зав. номер), организации считывания данных из прибора (тип соединения, протокол обмена) и привязки отчетов о тепло- и водопотреблении к конкретному абоненту (название и адрес абонента).

Свойства прибора учета разделены на 2 группы:

  • общие свойства;
  • соединение.

Отличия в свойствах для тепловычислителя ТВ7 и расходомера Питерфлоу РС состоят в дополнительных параметрах соединения.

Общие свойства прибора учета

К общим свойствам прибора учета относятся:

  • тип прибора (ТВ7, Питерфлоу РС или АДИ);
  • серийный номер прибора;
  • название абонента;
  • адрес и телефон потребителя.

Допустимы следующие типы соединений с прибором:

  • Прямое соединение по последовательному каналу (интерфейсы RS232 или RS485);
  • Модемное соединение;
  • Соединение по Ethernet/Internet.

При установке флажка «Соединение по расписанию» программа автоматически считывает данные из прибора в заданный интервал времени.

Примечание. Опрос прибора по расписанию выполняется ТОЛЬКО ОДИН РАЗ в сутки. Независимо от типа соединения и настроек при подключении вычислителя ТВ7 к ПК по USB считывание данных происходит автоматически.

Прямое соединение

Примечание. Скорость обмена при работе с расходомером Питерфлоу РС определяется настройками адаптера RS232 и составляет 19200 или 9600 бит/с.

Модемное соединений

Настройки аналогичны прямому соединению. Дополнительно требуется ввести телефонный номер GSM-модема.

Соединение Ethernet/Internet

Установка номера IP порта:

  • при работе с вычислителем ТВ7 номер порта равен 5001;
  • при работе с расходомером через адаптер Ethernet производства ТЕРМОТРОНИК номер порта равен 502 или 503 в зависимости от канала адаптера.

Импорт данных

Импорт данных из базы Access

Программа Архиватор ТВ7 позволяет добавлять (импортировать) данные от приборов учета, сохраненные на другом компьютере, в основную базу данных. С этой целью предварительно следует перенести файл базы данных (Data.mdb) на основной компьютер.

1-2. В меню «Действия» выбрать команду “Импорт данных-Из базы Access“.

3. Выбрать файл базы данных, содержимое которого следует добавить в основную базу и нажать «Открыть«.

4-5. В раскрывшемся списке приборов, входящих в импортируемую базу данных, выбрать приборы, требуемые для импорта данных и нажать «Начать«.

6. Приборы, находящиеся в базе данных, можно сортировать по порядковому номеру, типу прибора, серийному номеру или названию абонента. Для сортировки достаточно кликнуть левой кнопкой мыши по соответствующему названию.

«Архиватор» перенесет все данные по приборам учета (настройки, архивы и события) в основную базу данных.

Импорт данных из устройств переноса данных

Программа «Архиватор» позволяет импортировать данные от приборов учета тепла и жидкостей, сохраненные на внешних устройствах переноса данных (планшетный компьютер, пульт переноса данных или SD-карта) с расширением .tvb, в основную базу данных.

Планшетный компьютер, накопительный пульт или SD-карта подключаются к компьютеру.

1-2. В меню «Действия» выбрать команду «Импорт данных-Из накопителя».

3. Выбрать каталог на внешнем устройстве переноса данных, содержимое которого следует добавить в основную базу и нажать «ОК».

Все данные по приборам учета ТВ7 и Питерфлоу РС (настройки, архивы и события) будут перенесены в основную базу данных.

Скачать Архиватор ТВ7

Программа Архиватор ТВ7 скачать бесплатно актуальную версию.

Архиватор ТВ7 rev 3.0 3.00 от 23.06.2021 — (12,3 Мб)

Для считывания текущих, настроечных и архивных параметров из тепловычислителей ТВ7 и расходомеров Питерфлоу при помощи мобильных устройств на Android — скачайте Мобильное приложение ТТМ
