Тепловычислитель ТВ7 М. Руководство пользователя

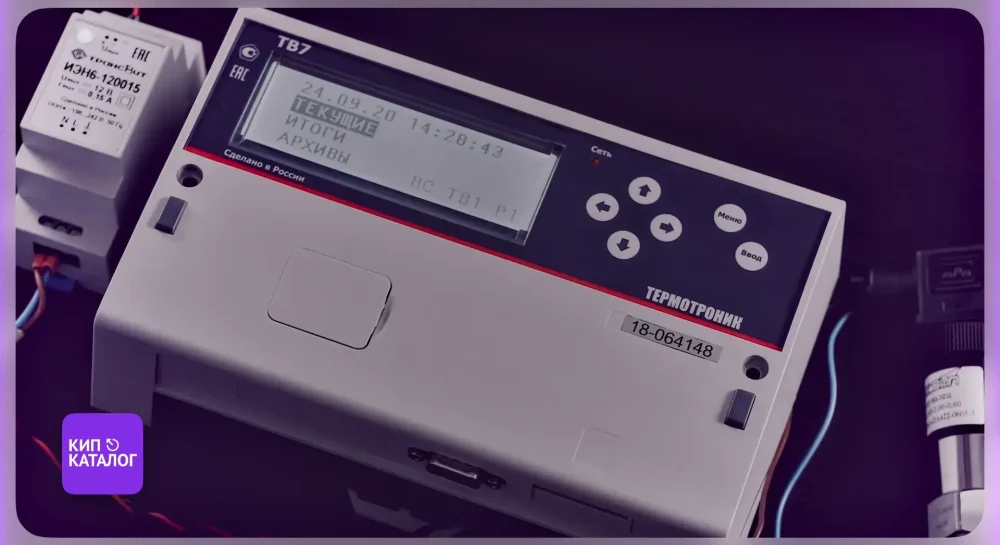

Тепловычислитель ТВ7 М (Термотроник) предназначен для измерений и регистрации параметров потока теплоносителя (горячей и холодной воды) и количества тепловой энергии в закрытой и/или открытой водяных системах теплоснабжения.

Тепловычислители ТВ7 М зарегистрированы в Государственном реестре средств измерений (№ 67815-17), соответствуют требованиям Правил коммерческого учета тепловой энергии, теплоносителя (постановление Правительства РФ № 1034 от 18 ноября 2013 г.), Методики осуществления коммерческого учета тепловой энергии, теплоносителя (приказ Министерства строительства и жилищно-коммунального хозяйства N 99/пр от 17 марта 2014 г.), ГОСТ Р 51649, ГОСТ Р ЕН 1434-1, технического регламента таможенного союза ТР ТС 020/2011.

Модельный ряд

Прибор ТВ7 М имеет 5 моделей:

• ТВ7-01М
• ТВ7-03М
• ТВ7-04М
• ТВ7-04.1М
• ТВ7-04.1М Лайт
• ТВ7-05М

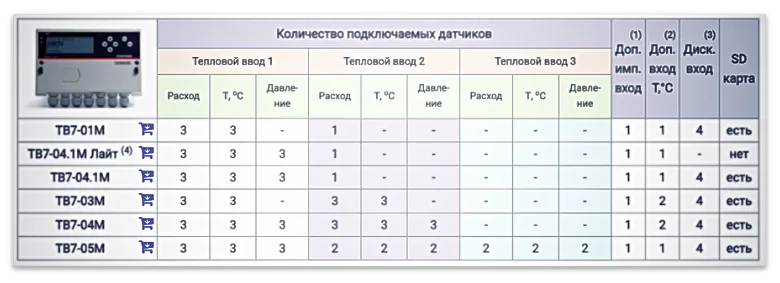

Отличаются модели количеством обслуживаемых тепловых вводов (теплосистем). Функциональные возможности моделей ТВ7 приведены в таблице:

Дополнительно модель ТВ7-04.1М выпускается в 2 комплектациях, отличающихся конструктивным исполнением:

• Стандарт (далее ТВ7-04.1М);
• Лайт (далее ТВ7-04.1М Лайт).

Дополнительный импульсный вход может быть использован в счетном режиме (измерение объема воды, количества электроэнергии и т.п.), в режиме регистратора внешних событий (сигнализация) или в режиме контроля наличия питающего напряжения.

Дискретные входы используются для подключения логических сигналов с целью контроля реверса и отсутствия теплоносителя. Дополнительный канал температуры может быть использован для измерения температур наружного воздуха или холодной воды.

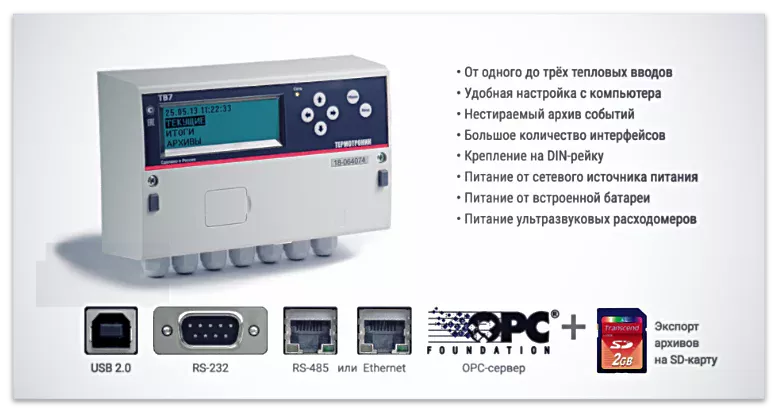

Тепловычислитель ТВ7М имеет интерфейсы:

• USB (Device);
• RS232;
• Ethernet или RS485 (опционально).

Отличительные особенности исполнения М

• Модель ТВ7-05М позволяет реализовать три тепловых ввода
• Увеличение количества информационных входов:
  • до 8 температур,
  • 8 импульсных входов,
  • 7 давлений
• Автоматическая обработка ситуации реверса теплоносителя и контроля отсутствия теплоносителя.
• Наличие 4-х дополнительных двухпозиционных входов для контроля реверса и отсутствия теплоносителя.
• Опциональное подключение расходомеров «Питерфлоу» к тепловычислителю по цифровому каналу связи с возможностью передачи их диагностической информации в диспетчерскую систему.
• Под монтажный отсек отведено все пространство нижней части.
• Расширенный (от 10 до 30В) диапазон напряжения внешнего питания.
• Возможность питания датчиков давления прямо от вычислителя или от внешних блоков питания.
• Конструкция корпуса позволяет не отсоединять клеммники от сигнальных линий, первичных датчиков и внешнего питания для отправки прибора в поверку.
• Легкая самостоятельная установка интерфейсов RS-485 и Ethernet.

Эксплуатационные характеристики

• Рабочие условия эксплуатации:
  • температура окружающего воздуха — от минус 10 до 50 °С.
  • атмосферного давления в диапазоне от 84 до 106,7 кПа;
  • относительная влажность окружающего воздуха при 35 °С — 95 %.
  • напряженность внешнего переменного магнитного поля частотой 50 Гц — не более 400 А/м.
  • вибрации частотой (5-25) Гц и амплитудой смещения — до 0,1 мм;
• Степень защиты корпуса от проникновения пыли и воды — IP54*.
• Габаритные размеры — 210×130×75 мм.
• Масса в транспортной упаковке не более — 1,2 кг.
• Средний срок службы — 12 лет.
• Установленная безотказная наработка — 75000 ч.

☞ Степень защиты IP54 обеспечивается при закрытой крышке разъема USB. В процессе эксплуатации данный вход используется эпизодически.

Сведения о конструкции

Тепловычислитель ТВ7М состоит из двух частей: приборного и монтажного (коммутационной панели) отсеков.

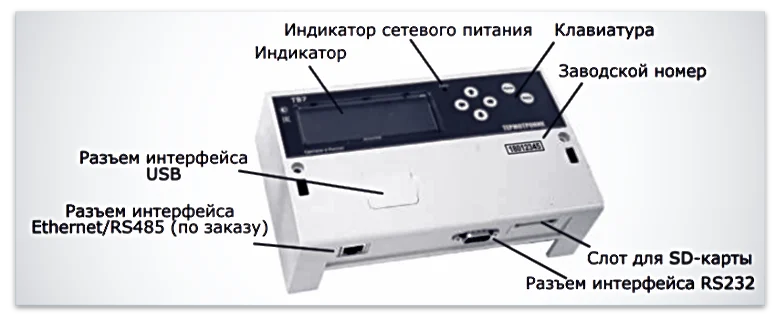

Внутри приборного отсека расположен микропроцессорный модуль, обеспечивающий прием, обработку и регистрацию данных от первичных датчиков. На лицевой панели приборного отсека находятся индикатор, клавиатура и разъем интерфейса USB.

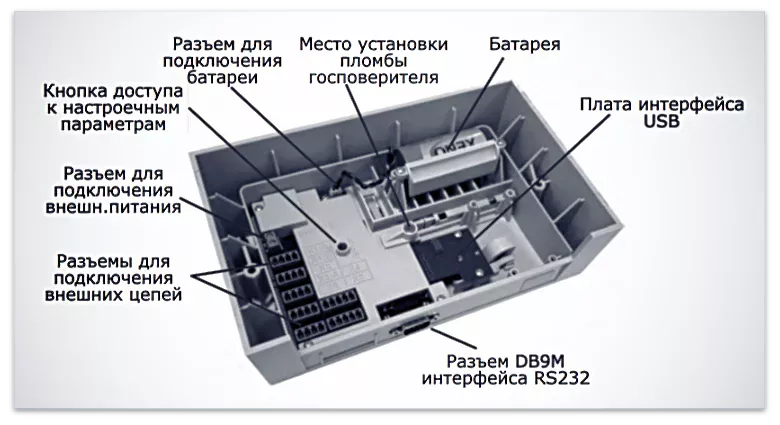

На тыльной стороне приборного отсека располагаются батарея питания, адаптеры интерфейсов, кнопка доступа к настроечным параметрам и пломба госповерителя.

В нижней части приборного отсека находятся слот для подключения SD-карты, разъем DB9 интерфейса RS232, а также разъем RJ45 интерфейсов Ethernet или RS485 (по заказу).

☞ В модели ТВ7-04.1М Лайт слот для подключения SD-карты отсутствует.

По умолчанию ТВ7 М поставляется с интерфейсом USB и RS232. По отдельному заказу может быть установлен адаптер интерфейса Ethernet или RS485. Дополнительный интерфейс может быть установлен пользователем самостоятельно.

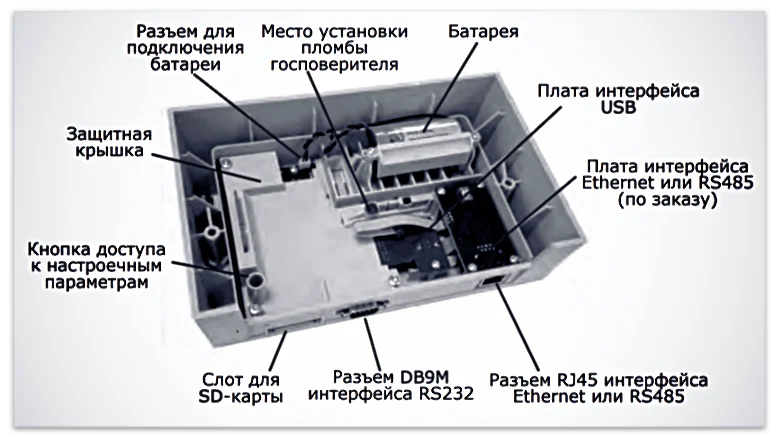

После поверки ТВ7 исполнения М приборный отсек пломбируется поверителем. Места пломбирования показаны на рисунке:

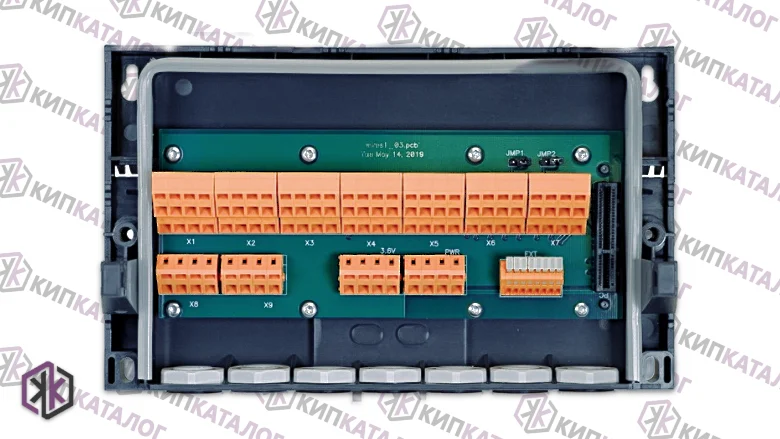

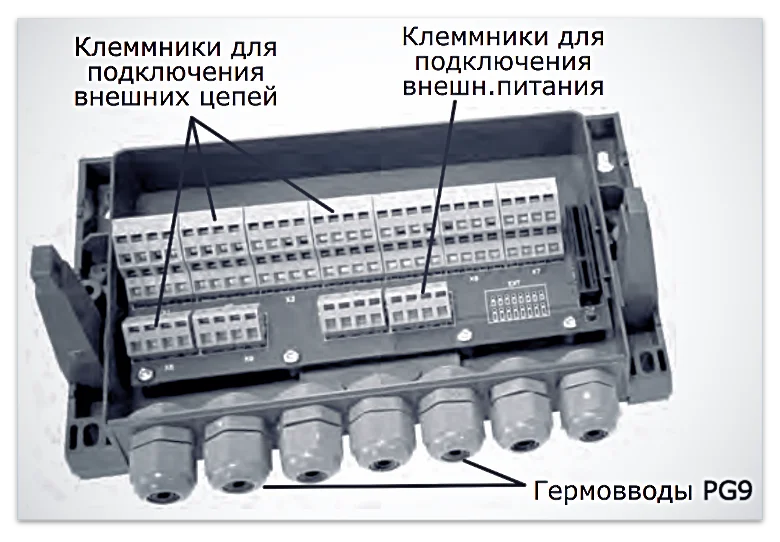

Монтажный отсек содержит клеммники для подключения сигнальных линий от первичных датчиков и внешнего питания. Монтажный отсек для модели 04.1М Лайт клеммников не имеет

☞ Чтобы узнать больше про электропитание тепловычислителей ТВ7М, ресурс батареи и время расхода заряда. Читать статью >>

Бесплатное программное обеспечение

Для настройки, снятия архивных показаний и формирования отчетов теплопотребления для тепловычислителей ТВ7М используются следующие бесплатные заводские программы, которые можно скачать с сайта:

• ТВ7 Конфигуратор для настройки тепловычислителя с компьютера (ОС Windows)
• Архиватор для скачивания архивов и формирования отчетов (ОС Windows)
• ОРС сервер для интеграции со SCADA системами (ОС Windows)
• Мобильное приложение ТТМ для считывания текущих, настроечных и архивных параметров (ОС Android)
