Программа — База данных узлов учета тепловой энергии

Программа - База данных узлов учета тепловой энергии для вычислителей ВТЭ и теплосчетчиков СТ-20

Программа «База данных узлов учета тепловой энергии» предназначена для опроса, ведения базы данных и подготовки отчетов для объектов, на которых установлены узлы учета тепловой энергии на основе теплосчетчиков СТ-10 (на базе вычислителей ВТЭ-1 и ВТЭ-2). Она выполняет автоматический опрос объектов по установленным каналам связи в соответсвии с расписанием опроса.

Это программный продукт, прошедший опытную эксплуатацию на объектах теплоснабжающих организаций.  Доступны функции:

  • Автоматический опрос объектов по установленному расписанию, в соответствии заданием на опрос.
  • Опрос вручную в соответствии с заданием на опрос.
  • Фоновый режим работы программы, автоматический запуск при запуске WINDOWS.
  • Настраиваемое ограничение учетной записи пользователя.
  • Выбор необходимой мнемосхемы для объекта в соответствии со схемой теплоснабжения.
  • Редактирование существующих или создание новых мнемосхем.
  • Создание ярлыков объектов с присвоением ему почтового адреса.
  • Графическое отображение ярлыков объектов с индикацией ошибок и состояние связи.
  • Сортировка объектов по порядку создания, серийному номеру прибора, по почтовому адресу.
  • Возможность соединения с узлом учета по одному из трех доступных каналов связи СОМ порт, Модем, Ethernet.
  • Динамическое создание необходимых баз данных для каждого объекта
  • Выборка архивных данных, печать отчетов, отображение архивных данных на графике.
  • Редактирование существующих или создание новых шаблонов для распечатки отчетов по архивам.
  • Объединение объектов в группы, отдельная работа с группами.

Инструкция по установке программы

Проверьте, чтобы у вас на компьютере были установлены следующие системные компоненты:

  • Microsoft NET Framework (должны стоять версии вплоть до 4-ой)
  • Microsoft Visual C++ 2008, 2010, 2013, 2015 (должны стоять все версии)
  • Microsoft ActiveSync (для Windows XP)
  1. Отключите контроль учётных записей пользователей. Для этого зайдите в «Панель управления», а там – в «Учётные записи пользователей и семейная безопасность – Учётные записи пользователей – Изменение параметров контроля учётных записей» и опустите ползунок вниз, после чего нажмите «ОК».
  2. Убедитесь, что у вас стоят все последние обновления Windows, а также драйвера для USB.
  3. Установите программу «БД узлов учёта тепловой энергии 6.1».
  4. Сделайте обновление программы до 7 версии, установив «БД узлов учёта тепловой энергии 7.0».
  5. Подключите вычислитель ВТЭ-2 к USB-порту компьютера:
    1. если у вас модификация вычислителя К1, необходимо делать подключение через переходник КВТЭ, т.е. общая схема подключения должна выглядеть так: вычислитель – КВТЭ-переходник – нуль-модемный кабель – переходник COM-USB;
    2. если у вас модификация вычислителя К2, К3, П140 RS485, подключение можно сделать через витую пару и конвертер RS485-USB (или RS485-RS232), также на вычислитель следует дать соответствующую подпитку;
    3. если у вас модификация вычислителя П140 RS232, подключение делается через нульмодемный кабель и переходник COM-USB;
    4. если у вас модификация вычислителя П140 USB, подключение делается через USB-кабель от принтера. Также подключение можно делать через модемную связь. Но для модификации К1 в любом случае понадобится КВТЭ-переходник.
  6. После подключения вычислителя к компьютеру, проверьте, под каким COM-портом определилось подключенное устройство. Это нужно смотреть в Диспетчере устройств, в разделе «Порты». Сделать это можно одним из следующих способов:
    1. нажать правой кнопкой мыши на значке «Мой компьютер», выбрать «Управление», а там – «Диспетчер устройств»;
    2. нажать правой кнопкой мыши на значке «Мой компьютер», выбрать «Свойства», а потом «Диспетчер устройств»;
    3. зайти в «Панель управления», потом в «Оборудование и звук», а далее в «Диспетчер устройств».
  7. Устройство должно определиться под любым COM-портом, кроме 1-го. Если устройство не определилось, это значит, что у вас на компьютере что-то не установлено. Скорей всего, это FTDI-драйвер.
  8. Зайдите в папку с установленной программой и на запускном EXE-файле нажмите правой кнопкой мыши и выберите «Свойства». Там перейдите на вкладку «Совместимость» и поставьте галочку на «Выполнять эту программу от имени администратора», после чего нажмите «Применить» и «ОК».
  9. Нажмите правой кнопкой мыши на папке с установленной программой и выберите «Свойства». На вкладке «Общие» снимите галочку с «Только для чтения» и нажмите «Применить».
  10. Будучи там же (в свойствах папки), перейдите на вкладку «Доступ», зайдите в «Расширенную настройку» и поставьте галочку на «Открыть общий доступ к этой папке», после чего нажмите на «Применить» и «ОК».
  11. Запустите программу «БД узлов учёта тепловой энергии 7.0».

Настройка программы

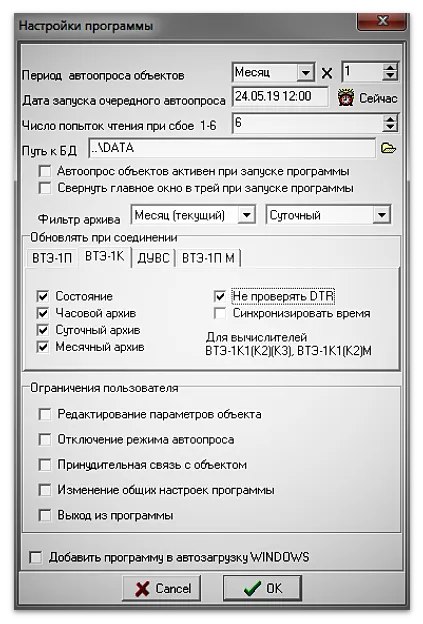

  1. Зайдите в настройки программы (значок «Настройки»), в поле «Обновлять при соединении» выберите подключенную вами модификацию вычислителя и поставьте галочку на «Не проверять DTR». После чего нажмите «ОК».Меню настроек ПО БД узлов учета тепловой энергии ВТЭ

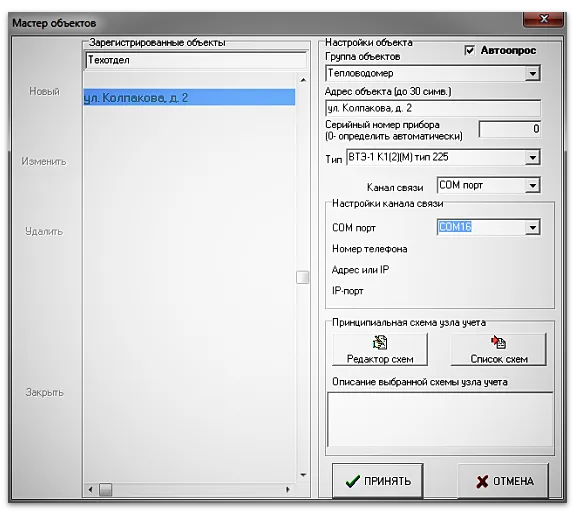

  2. Необходимо создать объект, который вы будете опрашивать. Нажмите «Объект», потом «Новый» и заполните все поля. В строке «Серийный номер прибора» поставьте 0 (номер определится потом автоматически). В строке «Тип» выберите нужный вычислитель (выбирайте первую строчку вашей модификации). В строке «COM-порт» укажите номер COM-порта, под которым у вас в Диспетчере устройств определилось подключенное устройство. По окончании нажмите внизу «Принять».

    Если вы делаете подключение через GSM-модем, то в строке «Канал связи» вам нужно будет выбрать «Модем», а потом в строке «Номер телефона» нужно будет прописать номер сим-карты, что стоит в модеме. Если вы будете делать подключение через Моксу и проводной интернет, то в строке «Канал связи» вам нужно будет выбрать «Ethernet», а потом ниже прописать IP-адрес и IP-порт.Настройка и подключение объектов ПО БД узлов учета тепловой энергии ВТЭ
  3. Закройте «Мастер объектов», после чего на появившемся в поле программы объекте нажмите правую кнопку мыши и выберите «Опросить объект». Должен будет начаться опрос. 16. По окончании опроса нажмите на объекте левой кнопкой мыши, а потом нажмите на «Архив».
  4. По окончании опроса нажмите на объекте левой кнопкой мыши, а потом нажмите на «Архив». Высветится окошко (закройте его), а потом откроется «Мастер отчётов». Там выберите шаблон для соответствующего вычислителя, а далее вы можете выбрать нужный вам тип архива и период. После выбора нажмите на «Заполнить отчёт» – и протокол вашего архива откроется в формате Excel. После этого вы его можете сразу распечатать на принтере.

Скачать программу

ПО «База данных узлов учета тепловой энергии» версия 6.1.0.0 (поддержка х64 бит)

ПО «База данных узлов учета тепловой энергии» версия 7.1.0.0 (Обновление)
