Вычислитель тепловой энергии ВТЭ-2 К

Вычислитель тепловой энергии ВТЭ-2 К

Вычислитель тепловой энергии ВТЭ-2 К (Тепловодомер, г. Мытищи) предназначен для вычисления и индикации тепловой энергии, энергии охлаждения, параметров и расхода (объема) теплоносителя в закрытых и открытых системах теплоснабжения или охлаждения, различного назначения: на промышленных предприятиях, в жилых кварталах, отдельных социально-бытовых, жилых и сельскохозяйственных зданиях, промышленных предприятий и крупных источников тепла.

Вычислитель ВТЭ-2 К обеспечивает вывод текущей информации на ЖК индикатор и архивной измерительной информации посредством цифровых интерфейсов RS232, RS485 или USB (в зависимости от модификации тепловычислителя) на внешние устройства для ее отображения и распечатки.

 Свидетельство ВТЭ-2 об утверждении типа средств измерений ОС.C.32.092.A № 77099. Регистрационный номер № 78082-20

Срок действия до 22.04.2025 г.

Модификации вычислителей ВТЭ-2 К

Вычислители тепловой энергии ВТЭ-2 серии К1, К2, К3 осуществляют:

  • вычисление и индикацию тепловой энергии, Гкал
  • вычисление и индикацию энергии охлаждения, Гкал
  • измерение и индикацию объема (массы) теплоносителя в подающем и/или обратном трубопроводах, а также от дополнительных счетчиков, м3 или тонн (в зависимости от модификации)
  • измерение и индикацию температуры и разности температур в подающем и обратном трубопроводах и трубопроводе холодной воды, ºС
  • измерение и индикацию времени работы вычислителя тепловой энергии ВТЭ-2, ч.
  • индикацию электрической энергии (при подключении к счетчику электроэнергии с дистанционным выходом
  • периодическое фиксирование параметров во внутренней энергетически независимой памяти
  • вывод архивных данных на принтер
  • передачу данных по интерфейсам RS232 или RS485, или USB
  • возможность подсчета тепловой энергии в режиме реверса системы теплоснабжения.

Вычислители ВТЭ-2 К имеют модификации, указанные в таблице 1:

НаименованиеК1 (К1М)К2 (К2М)К3
Количество систем теплоснабжения1(1) 1(1)1
Количество импульсных входов4(3)4(3)4
Количество входов для подключения термопреобразователей3(2)3(2)2
Количество преобразователей давления
Выходной ток преобразователей давления
Наличие встроенного контроллера, принтера
Наличие входов для контроля питания подключенного расходомера с сетевым питанием
Питание от встроенной батарейкиДаДаДа
Возможность питания от внешнего источникаДаДаДа
Подключение вычислителя к компьютеру с помощью интерфейсаRS 232 (+ModBus RTU)RS 485 (+ModBus RTU)RS 485
Таблица 1. Модификации вычислителей тепловой энергии ВТЭ-2 К

Отличительные особенности моделей тепловычислителя

Модификация тепловычислителяОтличительные особенности вычислителя тепла
(рекомендации по применению)
ВТЭ-2-К1Вычислитель предназначен преимущественно для индивидуального использования (в квартирах), но может использоваться и на промышленных предприятиях. ВТЭ-2 К1 имеет встроенный интерфейс RS232, для подключения ПК, модема или другого внешнего устройства (используется кабель КВТЭ, заказываемый отдельно).

Особенность этого типа вычислителя (кроме , конечно основной — расчета количества тепловой энергии) — наличие функции прекращения счета объема воды третьего (дополнительного) счетчика воды при снижении температуры воды ниже запрограммированного уровня.

Температура воды в трубопроводе, где установлен дополнительный счетчик, измеряется отдельным термопреобразователем. Данная функция может быть использована потребителями например, для контроля качества (температуры) подаваемой в квартиру горячей воды. Имеется импульсный вход для подключения электросчетчика.

По показаниям встроенных часов реального времени вычислитель может перерасчитывать количество электроэнергии измеренное однотарифным электросчетчиком по 2-м тарифам.
ВТЭ-2-К1МОтличается от модификации К1 отсутствием входа импульсов от электросчетчика и функции «ограничения счета объема воды по третьему расходомеру в зависимости от температуры». У вычислителя уменьшен потребляемый  от батареи питания ток и стоимость. В дополнение к штатному протоколу введена поддержка протокола обмена ModBus RTU, что значительно расширяет возможности использования вычислителей совместно с тепло- контроллерами и другим оборудованием, поддерживающим данный стандартный протокол.
ВТЭ-2-К2Отличается от модификации К1 наличием встроенного интерфейса RS485. Использование данного интерфейса позволяет без больших затрат объединить любое количество вычислителей, установленных на объекте в единую сеть, и передать данные в диспетчерский пункт.
ВТЭ-2-К2МОтличается от модификации К2 отсутствием входа импульсов от электросчетчика и функции «ограничения счета объема воды по третьему расходомеру в зависимости от температуры». У вычислителя уменьшен потребляемый  от батареи питания ток и стоимость. В дополнение к штатному протоколу введена поддержка протокола обмена ModBus RTU, что значительно расширяет возможности использования вычислителей совместно с теплоконтроллерами и другим оборудованием, поддерживающим данный стандартный протокол.
ВТЭ-2-К3Тепловычислитель отличается от модификации К2 использованием дополнительных входов для счетчиков воды. Вход для электросчетчика и функция измерения температуры в дополнительном трубопроводе отсутствуют. Для третьего и четвертого дополнительных счетчиков воды реализована функция расчета объема воды по разнице двух показаний. Это может быть использовано, например при установке двух счетчиков воды на вводе и выводе из квартиры циркуляционного трубопровода ГВС.
Таблица 2. Отличительные особенности модификаций вычислителя тепла ВТЭ-2 К

Внешний вид и конструкция ВТЭ-2 К

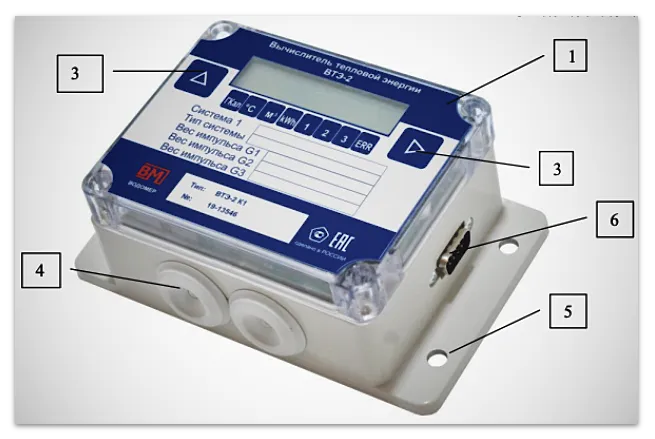

Внешний вид тепловычислителя ВТЭ-2К
Рисунок 1. Внешний вид тепловычислителя ВТЭ-2К

Обозначения на рисунке:

  1. Корпус вычислителя
  2. ЖК-индикатор
  3. Кнопки управления
  4. Гермовводы
  5. Проушины для крепления к стене
  6. Разъем RS232

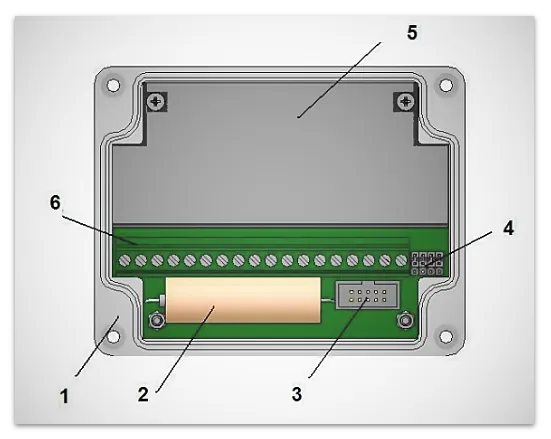

Конструкция электронной платы вычислителя ВТЭ-2 К
Конструкция электронной платы вычислителя ВТЭ-2 К
  1. Корпус тепловычислителя
  2. Элемент питания
  3. Сервисный разъем
  4. Функциональные переключатели режимов поверки, установки параметров
  5. Защитный экран
  6. Клеммники подключения первичных преобразователей расхода, температуры, цифрового интерфейса и внешнего питания 5В

⇲ Схемы расположения клемм для подключения преобразователей и датчиков, функциональных переключателей ВТЭ-2 (модификация СТ 20 К) представлены в >>> данной статье.

Вычислитель ВТЭ-2 К в соответствии с предустановленной в конфигурации схемой теплоснабжения, на основании сигналов, полученных от первичных преобразователей расхода, давления и температуры, вычисляет значение тепловой энергии, энергии охлаждения.

⇲ Расчет тепловой энергии производится с периодичностью: 1 минута.

В тупиковых открытых системах, в отличие от прочих систем, вычислитель ВТЭ-2К используется с одним термопреобразователем сопротивления, при этом вместо второго термопреобразователя сопротивления должна быть установлена перемычка.

В вычислителях ВТЭ-2К1 и ВТЭ-2К2 есть возможность подключения телеметрического выхода электросчетчика, в том числе двухтарифного. На основании импульсов полученных от электросчетчика, в соответствии с запрограммированным в вычислителе весом импульса и тарифным расписанием, вычислитель ведет учет и архивацию данных по электропотреблению.

В вычислителе тепловой энергии ВТЭ-2К3 функция учета электроэнергии отсутствует, выход вычислителя используется как дополнительный вход для подключения расходомеров.

Метрологические и технические характеристики

Наименование характеристикиЗначение
Диапазон показаний разности температур, ºСот 1 до 145
Диапазон показаний давления, МПаот 0 до 1,6
Пределы допускаемой абсолютной погрешности тепловычислителя при измерении сигналов сопротивления и преобразования в значение температуры, ºС * На каждую систему теплоснабжения (охлаждения) используется два измерительных входа с пределами погрешности 0,3 ºС, остальные измерительные входа с пределами погрешности 0,5 ºС.±0,3 (±0,5)
Пределы допускаемой абсолютной погрешности тепловычислителя при измерении сигналов силы постоянного тока и преобразования в значения давления, МПа±0,004
Диапазон измерений времени работы, чот 0 до 99999
Пределы допускаемой относительной погрешности тепловычислителя при измерении измерение текущего времени, %±0,05
Цена импульса, л/имп1 / 10 / 100 / 1000
Цена единицы младшего разряда по объему теплоносителя (воды), м3 (т)0,001 / 0,01 / 0,1 / 1
Цена единицы младшего разряда по тепловой энергии, Гкал:0,01
Количество значащих цифр на индикаторе отсчетного устройства8
Степень защиты корпуса по ГОСТ 14254-2015IP65
Габаритные размеры, мм, не более (модификации К1, К1М, К2, К2М, К3)90×115×55
Масса, г, не более400
Напряжение питание литиевой батареи, В 3,6
Срок службы батареи без замены, лет от 5 до 12
Средний срок службы, лет12
Таблица 2. Технические характеристики вычислителя тепловой энергии ВТЭ-2 К

Диапазоны и параметры входных сигналов:

  • для каналов счета и преобразования импульсной последовательности в значение объема:
    • частота, Гц, не более — 1000
    • длительность импульса, мс, не менее — 10
  • для каналов измерения и преобразования сопротивления в значения температуры, Ом:
    • для НСХ Pt100, 100П (R0=100 Ом, α=0,00385 0С -1 и α=0,00391 0С -1 ) — от 80 до 160
    • для НСХ Pt500, 500П (R0=500 Ом, α=0,00385 0С -1 и α=0,00391 0С -1 ) — от 400 до 800
    • для каналов измерения и преобразования силы постоянного тока в значения давления, мА — от 4 до 20

Диапазон показаний температур, ºС:

  • теплоносителя — от +1 до +150
  • окружающей среды — от -50 до +150

Система теплоснабжения:

  • закрытая, расходомер на подающем трубопроводе
  • закрытая, расходомер на обратном трубопроводе
  • открытая обычная
  • открытая тупиковая

Система охлаждения:

  • закрытая, расходомер на подающем трубопроводе
  • закрытая, расходомер на обратном трубопроводе

Пределы допускаемой относительной погрешности тепловычислителя при определении тепловой энергии в указанных диапазонах разности температур, %:

  • 1 ≤ Δt < 3 ºС — ±1,5
  • 3 ≤ Δt < 20 ºС — ±1,0
  • 20 ≤ Δt ≤149 ºС — ±0,5

Архивация измеряемых и вычисляемых параметров:

  • 3600 часов
  • 4400 суток
  • 144 месяцев

Интерфейсы и электропитание

⇲ Все вычислители ВТЭ-2 К снабжены таймером реального времени, календарем и встроенной памятью EEPROM.

Встроенная постоянная память EEPROM служит для поддержания расчетных значений тепловой энергии, объема теплоносителя, часов работы, числа, месяца и года в случае возможного разряда литиевой батареи, а также для хранения архивных данных по теплопотреблению.

Данные в EEPROM обновляются ежечасно. Время хранения данных в EEPROM, при отключении питания, 5 лет. После восстановления питания по числу, месяцу и году можно определить, когда произошло отключение питания.

⇲ Вычислитель имеет автономное питание от литиевой батареи, позволяющей обеспечить работу прибора без замены элемента питания до 5 лет.

Тепловычислители ВТЭ-2 К1 и ВТЭ-2 К1М обладают встроенным интерфейсом RS232, что дает возможность снимать архивные данные с тепловычислителя непосредственно на компьютер или удаленно передавать данные в систему диспетчеризации. Для подключения к вычислителю используется опторазвязанный кабель КВТЭ.

⚠ Для подключения ВТЭ-2 К1 к компьютеру, модему или преобразователю интерфейсов, необходимо использовать опторазвязанный кабель КВТЭ, заказываемый отдельно. Подключение без кабеля КВТЭ может привести к выходу вычислителя из строя!

⚠ Для настройки и конфигурирования базы данных прибора используйте бесплатное ПО завода-изготовителя >>> Программа – PVTE (ПО ВТЭ)

При работе вычислителя ВТЭ-2К1 (ВТЭ-2 К1М) в системе диспетчеризации, для предотвращения преждевременного разряда встроенного элемента питания, необходимо подключать внешний, стабилизированный блок питания 5В на клеммы «+» и «-» разъема RS485. При отсутствии внешнего питания, вычислитель питается от встроенной литиевой батареи (3,6 В).

⚠ При подключении внешнего блока питания 5В, необходимо проверять его полярность. При неправильном подключении блока питания возможен выход вычислителя из строя!

Вычислитель ВТЭ-2 К2 (М) обладает встроенным интерфейсом RS485, что позволяет объединять несколько приборов в единую сеть для организации системы дистанционного сбора информации. Для работы интерфейса необходимо подключение внешнего стабилизированного блока питания напряжением 5В. Для организации сети RS485 необходимо использовать специализированный кабель для RS485 типа витая пара КИПЭВ, BELDEN или аналоги.

Цена ВКТ-7

 Цена вычисителя ВТЭ-2 К, согласно официального прайса завода, указана в рублях, с учетом НДС. Прайс-лист актуален на дату публикации статьи.

прайс-лист
Модель ВТЭ-2 КЦена, руб. с НДС
ВТЭ-2-К112980
ВТЭ-2-К212310
ВТЭ-2-К312310
Цена тепловычислителя ВТЭ-2 К (Прайс Тепловодомер)

⇨ Рекомендуем ознакомиться с дополнительной информацией по данному прибору:

  • Схема подключения вычислителя ВТЭ-2 К (М)
  • Схемы измерения тепловой энергии ВТЭ-2 К (М)
  • Назначение функциональных переключателей вычислителя
  • Порядок установки параметров ВТЭ-2 (модификация СТ 20 К)
  • Коды ошибок и НС
