⎋ Программа для настройки приборов учета тепловой энергии ЛГК410, СПТ940, СПТ941, СПТ942, СПТ943, СПТ944. Скачать бесплатно с сайта configurator_spt_logika

Программа «Конфигуратор Логика» (Configurator) — это программное обеспечение для ввода настроечных параметров в следующие модели приборов учета Логика:

  • расходомеры ЛГК410
  • корректоры газа СПГ741, СПГ742,
  • тепловычислители СПТ 940, СПТ 941 (мод.941.10, 941.11, 941.20), СПТ 942, СПТ 943, СПТ 944.

Основное назначение программы Configurator – ввод и вывод настроечных параметров в приборы коммерческого учета, изготовленных АО НПФ ЛОГИКА и его лицензиатами.

☞ Программа «Конфигуратор Логика» работает с приборами с автономным питанием 4-го, 5-го и 6-го поколений.

Системные требования

  • операционная система Windows 2000, XP, 7, 8;
  • объем свободного дискового пространства от 10 Мб;
  • один свободный последовательный порт (не требуется при подключении посредством адаптера АПС71).

Функции программы

Конфигуратор Логика позволяет выполнять следующие действия:

  • прочитать настроечные параметры (БД) прибора;
  • сохранить БД прибора в файл;
  • загрузить БД из файла в прибор;
  • вывести полный список настроечных параметров на печать;
  • прочитать, записать и изменить отдельные настроечные параметры;
  • подготовить новую БД.

Подключение приборов

Программа Конфигуратор рассчитана работу с одним прибором при локальном подключении. Работа с несколькими приборами (например, приборами объединенными в сеть) не поддерживается.

Подключение тепловычислителя СПТ в Программе Конфигуратор Логика

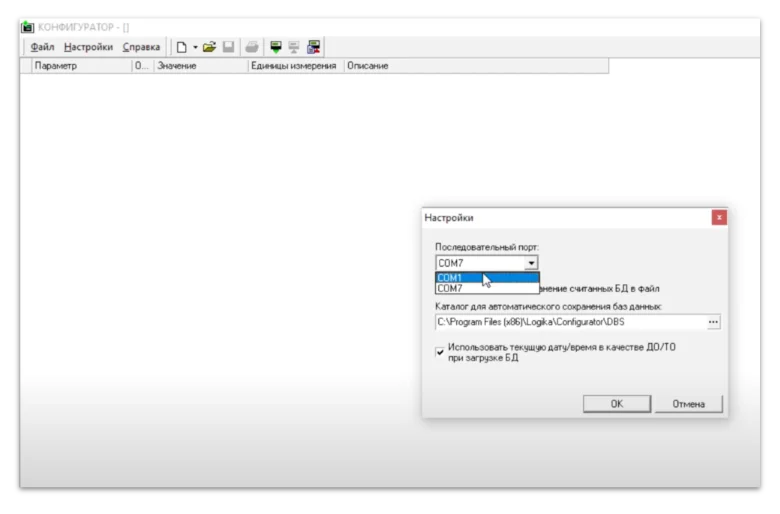

Изображение 1. Подключение тепловычислителя СПТ в программе «Конфигуратор», Логика

☞ По умолчанию каталог для автоматического сохранения баз данных приборов учета ЛОГИКА -> C:\Program Files (x86)\Logika\Configurator\DBS

Подключение тепловычислителя СПТ944

Обычно компьютер подключается к оптопорту прибора учета СПТ944 с использованием адаптера АПС71.

Поскольку тепловычислители СПТ 944 имеют возможность настройки скорости на оптопорте, необходимо убедиться, что настроечный параметр КИ3 = 00, что соответствует начальной скорости соединения 2400.

Оптопорт данного прибора всегда активен, поэтому процедуру активации проводить не требуется.

В тепловычислителях СПТ944 имеется два интерфейсных разъема: X2 и Х3

  • Если компьютер будет подключен к разъему Х2 корректора, то необходимо предварительно назначить КИ1 = 00.
  • Если компьютер будет подключен к разъему Х3 корректора, то необходимо предварительно назначить КИ2 = 000.

Настройка программы

В видео-инструкции можно узнать о том, как работать с тепловычислителем СПТ940 при помощи программы КОНФИГУРАТОР, разработанной АО НПФ ЛОГИКА.

Меню программы Конфигуратор Логика

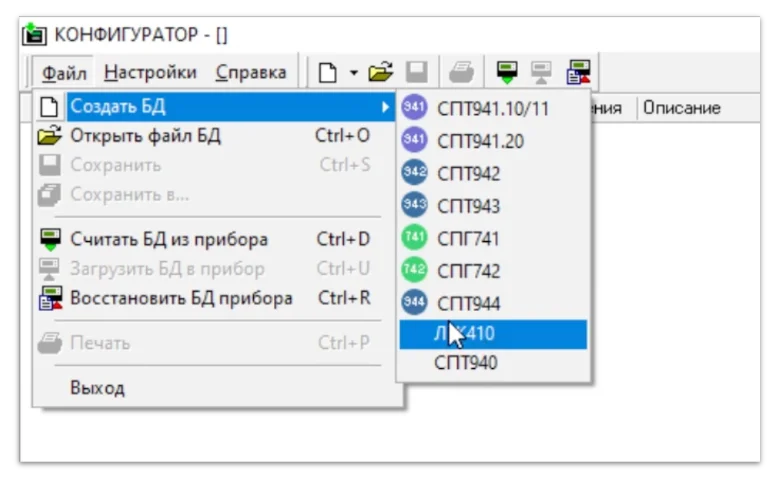

Изображение 2. Меню программы «Конфигуратор», Логика

☞ Видео-инструкция по работе с программой КОНФИГУРАТОР (Логика) → смотреть

Скачать программу

☞ Скачать бесплатно программное обеспечение «Конфигуратор» для приборов учета Логика, можно на сайте kipkatalog.ru

Версия ПО: configurator_95_21_v2_3_1 — 4,8 Мб
