Тепловычислитель СПТ 941.20. Руководство по эксплуатации

Тепловычислитель СПТ 941.20 предназначен для измерения электрических сигналов, соответствующих параметрам воды, транспортируемой по трубопроводам систем тепло- и водоснабжения, температуре окружающего воздуха, атмосферному давлению и другим параметрам контролируемой среды, с последующим расчетом расхода, объема, массы и тепловой энергии воды.

Тепловычислители рассчитаны на работу в составе теплосчетчиков и других измерительных систем и обеспечивают обслуживание трех трубопроводов.

К тепловычислителю СПТ941.20 могут быть подключены:

  • три преобразователя расхода
  • три преобразователя температуры
  • три преобразователя давления

Технические данные

Эксплуатационные характеристики

Габаритные размеры180х194х64 мм
Массане более 0,8 кг
Электропитаниевстроенная батарея 3,6 В и (или) внешнее 12 В постоянного тока
Средняя наработка на отказ75000 ч
Средний срок службы12 лет
Межповерочный интервал4 года
Гарантия5 лет
Таблица 1. Эксплуатационные характеристики тепловычислителя СПТ941.20

Функциональные характеристики

  • Подключаемые датчики:
    • 3 преобразователя расхода с импульсным выходом частотой до 1000 Гц,
    • 3 преобразователя давления с выходным сигналом 4 — 20 мА,
    • 3 преобразователя температуры с характеристиками 100П, Pt100, 100M.
  • Архивирование средних и суммарных значений измеряемых и вычисляемых параметров с привязкой к расчетному дню и часу.
  • Учет и контроль изменений настроечной базы данных.
  • Архивирование нештатных ситуаций и диагностических сообщений.
  • 16 независимых счетчиков-таймеров событий с настраиваемыми алгоритмами обработки.
  • 3 коммуникационных порта: стандартный RS232, гальванически изолированный RS232-совместимый и оптический, позволяющие вести одновременный обмен данными с несколькими устройствами.
  • Работа с GSM/GPRS/3G модемами для передачи данных через сеть Интернет с поддержкой механизмов авторизации и шифрования.
  • Два дискретных входа для регистрации внешних событий (контроль ситуаций «пустая труба», «реверс», отсутствие электропитания датчиков и пр.).
  • Формирование двухпозиционного выходного сигнала по результатам контроля событий.
  • Яркий и контрастный графический OLED дисплей.

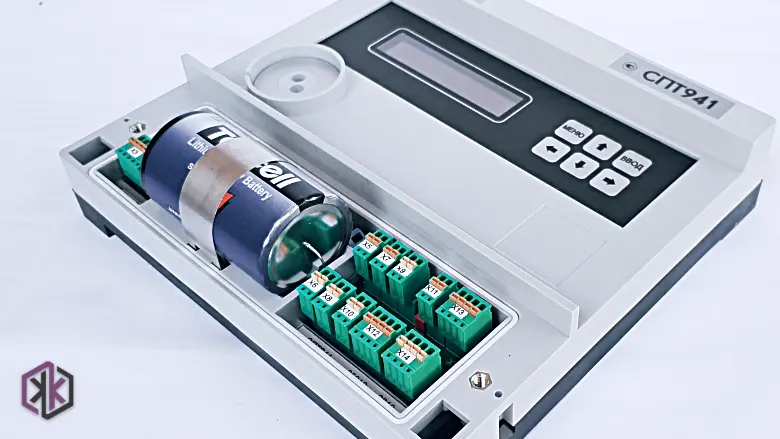

Плата подключения датчиков тепловычислителя спт 941
Изображение 1. Плата подключения датчиков тепловычислителя СПТ941

Электропитание

Электропитание тепловычислителя СПТ 941.20 осуществляется от встроенной литиевой батареи напряжением 3,6 В и / или внешнего источника постоянного тока напряжением 9 — 15 В (Uном=12 В). Средний потребляемый от внешнего источника ток 50 мА.

При подключенном внешнем источнике ток от батареи не потребляется.

☞ Подробная информация об автономном питании тепловычислителя СПТ 941.20 в статье по >>> ссылке.

Переход с режима питания от батареи на режим питания от внешнего источника осуществляется автоматически.

Архивы СПТ 941.20

Интервальные архивы — это списки значений параметров, зафиксированных в определенные моменты времени.

В тепловычислителе СПТ 941 формируются четыре списка интервальных архивов:

  • часовой (Ч),
  • суточный (С),
  • месячный (М)
  • контрольный (К)

Значения параметров в часовом, суточном и месячном архивах определяются на часовом, суточном и месячном интервалах архивирования, соответственно.

Кроме параметров, имеющих количественное выражение, в часовых,
суточных и месячных архивах содержится информация о наличии нештатных ситуаций и диагностических сообщений.

Если на интервале архивирования имело место, хотя бы на некоторое время, какое-то событие (нештатная ситуация и/или диагностическое сообщение), номер события заносится в архив. Причем делается это однократно, не зависимо от того сколько раз она появлялась.

☞ Контрольный архив формируется один раз в сутки – в расчетный час.

Этот архив содержит значения всех текущих параметров, а также номера действующих на момент записи архива, нештатных ситуаций и диагностических сообщений.

Интервальные архивы различаются объемами для каждого параметра:

  • часовой архив содержит 2000 архивных записей
  • суточный и контрольный – 400
  • месячный – 100

В архиве изменений сохраняется информация об изменениях, произведенных в настроечных параметрах и операции создания нового раздела.

  • Объем архива – 2000 последних изменений.

Подготовка отчетов

В тепловычислителе предусмотрены суточный и месячный итоговые
отчеты о работе систем теплоснабжения и водоснабжения. Они составляются на основе данных, накопленных в интервальных архивах, и формируются автоматически при выполнении архивных записей.

☞ Для считывания данных на компьютер и подготовки отчетов служит программа ПРОЛОГ, входящая в комплект поставки тепловычислителя СПТ 941.20.

Пролог позволяет получать данные из прибора любым из способов:

  • при непосредственном подключении компьютер к прибору
  • через телефонную линию
  • посредством модема
  • через локальную или глобальную вычислительные сети

Полученные данные сохраняются, систематизируются, и могут быть распечатаны в виде отчета произвольной формы, либо экспортированы в любой из форматов: .xls, .rtf, .txt, .html. Например можно выгрузить часовые архивы потребления в excel

Однако возможности автоматизированного сбора данных этим не ограничиваются – поставляемый в комплекте с тепловычислителем OPC-сервер. Который предоставляет возможность доступа ко всей информации о теплопотреблении, имеющейся в приборе.
