Программа Lers Modem Tune («Настройка модемов») предназначена для настройки в автоматическом режиме параметров диспетчерского модема и модема подключенного к прибору учета. Забудьте о ручном вводе AT-команд для конфигурирования gsm-модемов!

Утилита выполняет настройку GSM, GPRS и обычных проводных модемов для подключения к приборам учета и Службе опроса ЛЭРС УЧЕТ. Поддерживает все 32-х и 64-х разрядные версии Windows. Отображает уровни принимаемого сигнала от базовых станций, их количество и график изменения уровня в реальном времени.

После установки, вызов утилиты выполняется через пункт меню [Сервис ➤ Настройка модемов] или из меню Windows (кнопка «Пуск»).

Поддерживаемые GSM / GPRS модемы

Поддерживаемые GSM/GPRS модемы, контроллеры и устройства передачи данных:

  • Любые GSM-модемы
  • Обычные GPRS-модемы (без идентификации)
  • ЛЭРС GSM Lite
  • ЛЭРС GSM Plus
  • ЛЭРС GSM LitePRO
  • ЛЭРС GSM ENERGY
  • ЛЭРС ETHERNET
  • УСПД ЛИНЭРГО «Ресурс»
  • AnCom RM
  • DECONT A9
  • iRZ ATM2
  • IRZ TC65Lite TK
  • iRZ TC65 Lite (1.5t)
  • RA300
  • Robustel
  • USR-TCP232-T24
  • USR-GPRS232-701
  • TELEOFIS WRX700-R4, RX100-R4
  • TELEOFIS RX100-R4 (Аналитика)
  • АДС99
  • АМ-02
  • АСЕВ-040
  • АССВ-030
  • БАРС-02
  • БКТ.М
  • КАРАТ-902
  • Коммуникатор GPRS-485
  • КСПД-5
  • Меркурий 228
  • Меркурий 225.11
  • Меркурий 225.21
  • МПД, МПД-1
  • ПСМ-300
  • Пульсар GPRS
  • ТМК GPRS
  • Телеметрик 1.1
  • УМ-31
Выбор модели gsm модема для настройки под прибор учета в программе Lers Modem Tune
Изображение 1. Выбор модели gsm модема для настройки под прибор учета на объекте (УУТЭ)

Поддерживаемые модели приборов учета, на которые может быть настроен модем: Модели приборов поддерживаемые ЛЭРС УЧЁТ.

Интерфейс

Главное окно состоит из следующих областей:

Интерфейс программы Lers ModemTune для настройки диспетчерских и приборных модемов

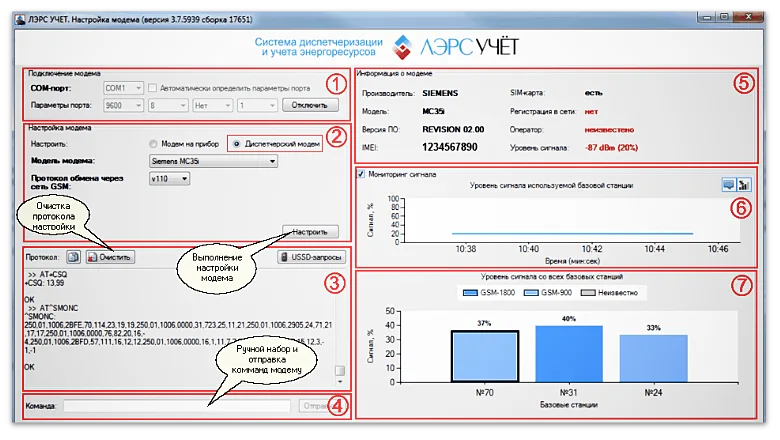

Изображение 2. Интерфейс программы Lers ModemTune для настройки диспетчерских и приборных модемов
  1. Подключение модема.
  2. Выбор модема для настройки.
  3. Протокол настройки.
  4. Командная строка.
  5. Информация о модеме.
  6. Диаграмма с уровнем сигнала базовой станции, к которой подключился модем.
  7. Диаграмма сравнения уровней сигнала со всех базовых станций.

Параметры, которые надо задать, определяются выбранным видом настройки:

  • настройка модемов подключенных к приборам учета,
  • настройка диспетчерского модема.

Настройка модемов и связи

Настройка модемов, подключенных к приборам учёта

Через модем подключенный к прибору учета выполняется съем архивных данных. Для настройки модема необходимо:

  • выбрать COM-порт, через который выполнено подключение, и, при необходимости, настроить его параметры (скорость порта, количество бит данных, контроль четности, количество стоповых бит);
  • выбрать модель модема;
  • выбрать модель прибора учета, к которому подключается настраиваемый модем;
  • при необходимости выбрать адаптер;
  • задать скорость порта прибора учета;
  • задать количество звонков для ответа (количество «длинных гудков», после которого модем «снимет» трубку).

При подключенном модеме доступен терминальный режим, в котором можно вручную набрать команду и отправить её модему. Ответ модема будет выведен в окно отображения протокола настройки.

Настройка диспетчерского модема

Диспетчерский модем — это модем находящийся на компьютере с установленной Службой опроса. Служба опроса использует диспетчерский модем для опроса точек учета.

Для настройки диспетчерского модема необходимо:

  • выбрать COM-порт, через который выполнено подключение, и, при необходимости, настроить его параметры (скорость порта, количество бит данных, контроль четности, количество стоповых бит);
  • выбрать модель используемого модема;
  • для модемов использующих сеть GSM, выбрать протокол обмена.

При подключенном модеме доступен терминальный режим, в котором можно вручную набрать команду и отправить её модему. Ответ модема будет выведен в окно отображения протокола настройки.

☞ Подробная пошаговая инструкция настройки диспетчерского модема и приборного доступна по ссылке >>

Параметры модема

Параметры подключения модема включают настройки оборудования, определяющие порядок отправки и получения данных модемами.

Биты данных

Параметр «Биты данных» обозначает число битов в слове. Большинство систем в настоящее время использует для представления знаков восемь битов (расширенный ASCII). В редких случаях некоторые старые системы по-прежнему используют семь битов.

Четность

Параметр «Четность» определяет способ, который модем использует для обнаружения ошибок. Возникающие в линии шумы могут добавлять или изменять биты данных, передаваемых по телефонной сети.

Когда проверка четности включена, передающий модем добавляет к пакету данных бит четности таким образом, чтобы число единичных битов пакета стало четным или нечетным.

Принимающий модем подсчитывает число единичных битов в принятых данных и принимает или отклоняет пакет в зависимости от того, четной или нечетной является полученная сумма.

Доступно несколько вариантов настройки четности.

ЗначениеОписание
ЧетУстановка бита четности в 0 или 1 так, чтобы общее число единичных битов было четным.
НечетУстановка бита четности в 0 или 1 так, чтобы общее число единичных битов было нечетным.
НетБит четности не отправляется.
Таблица 1. Настройки четности GSM модемов

По умолчанию устанавливается в значение «Не проверяется».

Стоповые биты

Стоповые биты обрамляют пакеты данных в асинхронной связи. Они служат для уведомления принимающего модема о посылке байта данных. Современные асинхронные протоколы не используют больше одного стопового бита.

Мониторинг сигнала GSM-сети

Для определения качества и уверенного приема сигнала GSM сетей используйте «Мониторинг сигнала». Утилита «лэрс настройка модемов» определит наличие sim-карты в модеме, регистрацию в сети, оператора и уровень сигнала.

Мониторинг сигнала GSM-сети сотового оператора в программе Lers Modem Tune

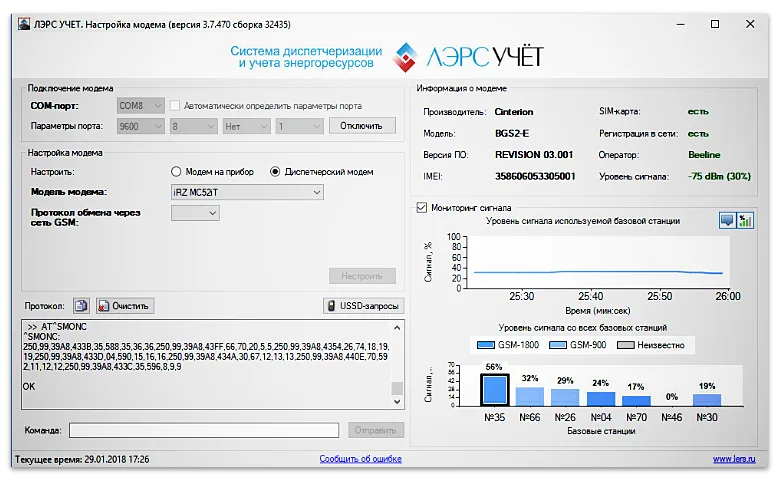

Изображение 3. Мониторинг сигнала GSM-сети сотового оператора в программе «Lers Modem Tune»

Показатель уровня сигнала в сетях GSM – это RSSI (received signal strength indicator). Измеряется в дБм (dBm, децибел относительно 1 милливатта).

В мобильных телефонах на базе ОС Android, принята другая единица измерения сигнала — asu (отношение сигнал/шум в пилотном канале).

до -75 dBmуверенная или нормальная связь в зданиях
-85 … -75 dBmуверенная связь на улице и в транспорте
-95…-85 dBmсредний уровень сигнала (пограничная зона)
-105…-95 dBmнизкий уровень сигнала (прием не гарантирован)
-110…-105 dBmмин. уровень сигнала (связь на грани обрыва)
Таблица 2. Показатели уровня сигнала в сетях GSM

Данные об уровне сигнала в телефоне на базе Android, можно посмотреть если зайти в «Настройки ➤ О телефоне ➤ Общая информация ➤ Статус SIM карты».

Видео-обзор

Данная видео-инструкция иллюстрирует этапы настройки диспетчерского gsm модема iRZ MC52iT в программе Lers Modem Tune:

Видео инструкция по настройке модема iRZ MC52iT в программе Lers ModemTune

Скачать программу

Программа Lers Modem Tune («Настройка модемов») распространяется бесплатно. Загрузить и установить ПО на компьютер или планшет с windows можно с нашего сайта:

  • Lers.ModemTune — 1,51 Мб
