Модем iRZ MC52iT

GSM модем iRZ MC52iT — это устройство, предназначенное для приема и передачи данных, текстовых сообщений и факсов по сетям сотовой связи. MC52iT приспособлен как для обеспечения мобильного доступа к сети Интернет, так и для промышленных приложений — телеметрии, беспроводного сбора данных с датчиков, дистанционного наблюдения и сигнализации.

MC52iT представляет собой двухдиапазонный (900/1800 МГц) GSM-модем, предназначенный для передачи данных по сетям сотовой связи с поддержкой GPRS (класс 10) и стека протоколов TCP/IP. Внешние интерфейсы: последовательный порт RS232, разъём TJ-4P4C для подключения аудиогарнитуры, разъём питания TJ-6P6C.

В число основных функций входит передача данных по технологиям CSD и GPRS, а также приём и передача голосовых сигналов, факсов и SMS-сообщений. Управление модемом осуществляется стандартными АТ-командами.

Модем ориентирован на использование в системах автоматического сбора данных с тепло- и электросчётчиков, в системах вендинговой торговли, в платёжных терминалах, а также в других системах, требующих беспроводной передачи данных.

Для организации связи всегда используются два подобных модема:

• Один — для прибора (ведущий)
• Второй — на стороне сбора информации (ведомый)

Технические характеристики

Основные характеристики:

• диапазоны частот: GSM 900/1800 МГц;
• выходная мощность: 2W (класс 4 для EGSM 900); 1W (класс 1 для GSM 1800).
• GPRS класс 10;
• TCP/IP стек, доступный через AT-команды;
• MC класс B;
• CSD до 14.4 kbps;
• USSD;
• SMS;
• передача голоса;
• факс — группа 3: класс 1.

Электропитание:

• напряжение питания от 8 до 30 В;
• ток потребления, не более: при напряжении питания +12 В — 200 мА; при напряжении питания +24 В — 100 мА.

Физические характеристики:

• габариты не более 69х75х25 мм;
• вес не более 100 гр.;
• диапазон рабочих температур от -40°С до +65°С;
• диапазон температуры хранения от -50°С до +85°С

Интерфейсы:

• разъём питания TJ-6P6C под RJ12 — питание модема, сигнал запуска и выключения;
• аудио разъём TJ-4P4C — подключение аудио гарнитуры;
• интерфейсный разъём DB9-F — подключение коммуникационного кабеля, интерфейс RS232;
• антенный разъём FME-M — подключение GSM антенны.

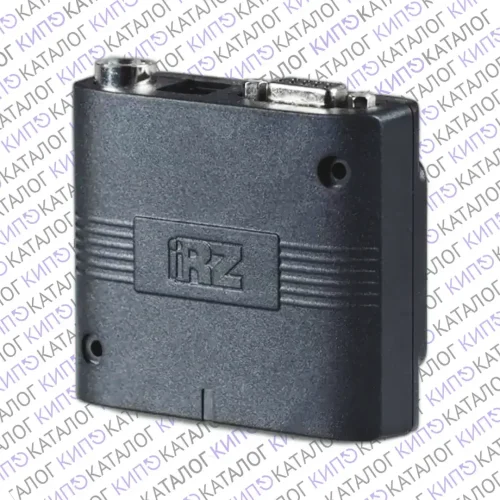

Внешний вид модема irz mc52it

Модем MC52iT представляет собой компактное устройство, выполненное в пластмассовом корпусе.

На рисунках цифрами обозначено:

1. аудио разъём TJ-4P4C, подключение аудио гарнитуры;
2. светодиодный индикатор;
3. лоток SIM-карты;
4. кнопка извлечения лотка SIM-карты;
5. интерфейсный разъём DB9-F (RS232), подключение коммуникационного кабеля;
6. разъём питания TJ-6P6C;
7. антенный разъём FME-M, подключение GSM антенны.

Интерфейсы

Интерфейсный разъём (RS232)

Разъём DB9-F используется для подключения к управляющему устройству, интерфейс RS232.

Заводские настройки:

• скорость – автоопределение,
• бит данных – 8,
• паритет – нет,
• стоп бит – 1.

Управление осуществляется с помощью АТ-команд.

⇲ Автоматическую настройку gsm модема irz mc 52iT можно выполнить с помощью бесплатной программы Test iRZ Modem

Назначение контактов интерфейсного разъёма RS232 модема irz mc52it:

Контакт	Сигнал	Направление	Назначение
1.	DCD	Модем-PC	Наличие несущей
2.	RXD	Модем-PC	Прием данных
3.	TXD	PC-Модем	Передача данных
4.	DTR	PC-Модем	Готовность приемника данных
5.	GND	Общий	Корпус системы
6.	DSR	Модем-PC	Готовность данных
7.	RTS	PC-Модем	Запрос на передачу
8.	CTS	Модем-PC	Готовность передачи
9.	RI	Модем-PC	Сигнал вызова

Назначение контактов соответствуют последовательному интерфейсу с протоколом V.24.

Длина кабеля не должна превышать 1,8 м. Не рекомендуется устанавливать скорость передачи данных более 115200 бит/с.

⚠ Стандартом RS232 (COM-порт) не допускается «горячее» подключение. Для предотвращения повреждения COM-порта модема подключение и отключение производить только по истечении 5 секунд после выключения питания соединяемых устройств.

Разъём питания

Разъём TJ-6P6C используется для подключения питания.

Назначение контактов разъёма питания:

Контакт	Сигнал	Назначение
1.	+ 12В	Положительный полюс постоянного напряжения питания. Защищен предохранителем и схемой защиты от перенапряжений (при подаче на вход напряжения более 30В) и неправильной полярности
2.	не используется
3.	не используется
4.	не используется
5.	не используется
6.	GND	Корпус системы

Аудио разъём

Назначение контактов аудио разъёма:

Контакт	Сигнал	Назначение
1.	MICP	Не инверсный вход микрофона и питание микрофона
2.	SPKP	Не инверсный выход наушника
3.	SPKN	Инверсный выход наушника
4.	MICN	Инверсный вход микрофона

Индикация состояния модема

В модеме предусмотрена светодиодная индикация для отображения статуса соединения.

Управление данной функцией осуществляется AT-командой AT^SSYNC (AT^SSYNC=1 — вкл; AT^SSYNC=0 — выкл). По умолчанию, значение AT^SSYNC=1 (вкл.).

Подключение и настройка

Подключение mc52it

К монтажу (установке) модема допускаются лица, имеющие специальную техническую подготовку и изучившие документацию на изделие.

Перед подачей питания необходимо установить SIM-карту в модем. Установку и удаление SIM-карты производить в отключенном состоянии. Для этого необходимо:

• достать SIM-лоток, нажав на кнопку извлечения SIM-лотка;
• установить SIM-карту в SIM-лоток;
• вставить SIM-лоток с SIM-картой в модем.

При установке SIM-карты не прикладывать сильных физических усилий.

Подключить GSM-антенну и коммутирующий кабель (RS232). Подать питание на модем через разъём питания. После подачи питания произойдет запуск модема, о чем сигнализирует зеленый индикатор частым миганием.

При снятом PIN-коде SIM-карты автоматически происходит регистрация в сети. После завершения регистрации модем переходит в рабочий режим, зеленый индикатор мигает реже.

Управление и перезагрузка

Управление модемом осуществляется стандартными AT-командами. Перезагрузку модема можно произвести следующими способами:

• программным способом с помощью AT-команд;
• восьмью переходами линии DTR COM-порта в пассивное состояние (DTR < 3В), длительности импульсов и пауз между импульсами должны быть в пределах 100–500 мс;
• временным отключением питания.

Выключение модема можно произвести следующими способами:

• программным способом с помощью AT-команды;
• отключением питания.

При выключении AT-командами модем переходит в спящий режим (минимальное потребление). Выход из спящего режима:

• при переходе линии DTR COM-порта из «пассивного» состояния в «активное».

Переход модема в режим энергосбережения осуществляется с помощью ат-команды AT+CFUN.

Программа

Скачать программу для настройки gsm-модема irz mc52it (бесплатно)

Цена

⇲ Цена за модем irz mc52it, согласно официального прайса завода, указана в рублях, без учета НДС. Прайс-лист актуален на дату публикации статьи.

Комплект модема состоит из:

Модель	Кол-во	Цена, руб. без НДС
Терминал GSM модем iRZ MC52iT	1	2320
Антенна iRZ mini GSM FME	1	450
Блок питания iRZ 12В/500мА (GM29/TC35)	1	360
Кабель модемный RS232 (DB9F\DB9M)	1	150
