Программа «Отчет ТСРВ-03X» Взлет предназначена для подготовки отчетов о теплопотреблении на основании данных, накопленных тепловычислителями серии ТСРВ-03X (-030, -030М, -031, -032, -033, -034).

Для  считывания данных прибор учета подключается непосредственно к COM-порту компьютера или связь с ним устанавливается  по коммутируемым телефонным линиям. Возможно вместо прибора подключение к компьютеру устройства считывания архивов АСДВ-020.

Данная программа имеет два режима использования и соответственно два варианта интерфейса: сокращенная панель инструментов и полная. Вид интерфейса задается в меню «Настройка». В первом случае отображаются инструменты, необходимые для подготовки отчетов одиночного прибора.

Во втором случае добавляются инструменты, обеспечивающие обслуживание нескольких десятков приборов. Ограничение на число обслуживаемых приборов не устанавливается. Фактическим ограничением является рост числа рутинных ручных операций с ростом числа приборов.

Установка программы

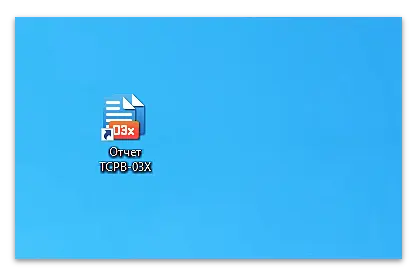

Программа поставляется в виде саморазворачивающегося архивного файла rse03X.exe. Его запуск начинает традиционную процедуру установки для Windows-приложений, когда пользователь получает возможность указать папку для размещения программы. После завершения установки на Рабочий стол компьютера помещается ярлык «Отчет ТСРВ-03X», который запускает отчетную программу.

Ярлык программы «Отчет ТСРВ-03X» Взлет
Ярлык программы «Отчет ТСРВ-03X» Взлет

Подключение и настройка прибора учета

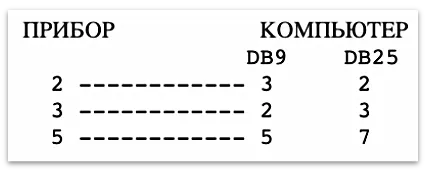

Прибор подключается к COM-порту компьютера стандартным нуль-модемным кабелем. На компьютере может использоваться 9-ти или 25-ти контактный соединительный разъем. При отсутствии нуль-модемного кабеля соединение осуществляется по следующей схеме:

Подключение и настройка прибора отчета в программе «Отчет ТСРВ-03X» Взлет
Подключение и настройка прибора отчета в программе «Отчет ТСРВ-03X» Взлет

При работе по телефонным каналам прибор подключается к модему стандартным кабелем, которым внешние модемы подключаются к компьютеру.

В меню прибора в разделе «Параметры RS232» должна быть выбрана скорость из ряда: 4800, 2400 или 1200 бит в секунду. Предпочтительнее задавать максимальную скорость 4800 бит, переходя к меньшим скоростям, если на максимальной не удается организовать устойчивый обмен.

Другой параметр, «Адрес в сети», должен быть задан РАВНЫМ ЕДИНИЦЕ. Именно такой адрес использует программа при обращении к прибору. Поэтому ошибка в задании адреса сделает обмен невозможным. Параметр «Задержка» в этом же разделе задается равным нулю.

Вне зависимости от фактического подключения (к компьютеру, модему или переносному устройству) следует задать вид подключения «Прямое». Для параметра «Управление» выбирается опция «нет». При этом, если прибор подключается к телефонному модему, то модем должен быть настроен для обмена без управления потоком. Настройку модема пользователь может выполнить самостоятельно или с помощью программы Msetup.exe.

Настройка модема с использованием Msetup.exe выполняется одинаково для приборов ТСРВ-02X и ТСРВ-03X. При самостоятельной настройке, помимо работы без управления потоком, следует указать, что не должно выполняться сжатие и коррекция ошибок. Настройка модема должна выполняться на той же скорости, которая задана в приборе.

Инструкция по настройке программы «Отчет ТСРВ» Взлет

Скачать Отчет ТСРВ-03X

Скачать бесплатно отчет ТСРВ-03X:

  • Версия rse03X_40010 от 30 октября 2012, 3.94 MB:
