Программа СОДЭК 8 для корректоров газа Эльстер Газэлектроника

Программа СОДЭК 8 для корректоров газа Эльстер Газэлектроника

Программа СОДЭК предназначена для сбора, хранения и использования в прочих информационных системах данных электронных корректоров объема газа, производства ООО «ЭЛЬСТЕР Газэлектроника».

⇲  Программное обеспечение (ПО) «СОДЭК» расшифровывается как: “Система Обработки Данных Электронных Корректоров”.

ПО СОДЭК Рекомендовано для применения собственниками узлов учета, при небольшом количестве установленных корректоров объема газа. При работе с большим количеством корректоров объема газа рекомендуется использовать программное обеспечение (ПО) «СОДЭК Экстра». Для использования в коммунальном секторе газопотребления, в СОДЭК 8 включён дополнительный компонент СОДЭК Themis.

Поставляемое в настоящий момент ПО «СОДЭК Стандарт» версия 8 является глубокой модернизацией версии 7.9.

Описание программы


ПО СОДЭК Стандарт предназначено для использования в промышленном и коммунальном секторах газопотребления и дает возможность собирать данные электронных корректоров как непосредственно на узлах учета, так и удаленно — через различные коммуникационные сети.

СОДЭК версии 8 работает со всеми производимыми ООО «ЭЛЬСТЕР Газэлектроника» типами корректоров:

  • корректора газа: ЕК290, ЕК280, ЕК270, ЕК260, TC220, TC215, ТС210;
  • ультразвуковые счётчики серии QSoniс;
  • вычислители расхода газа enCore FC1;
  • Smart счётчики Themis (BK-G4ETe, BK-G6ETe).

Гибкая конфигурация программы СОДЭК позволяет организовать как переносной пункт для сбора данных, так и настольную систему для связи, вычислений и печати отчетов.

Состав программного обеспечения

В комплект программ СОДЭК для корректоров газа входят следующие версии программы, в зависимости того, какие задачи необходимо решить:

  • «СОДЭК Стандарт»
  • «СОДЭК Стандарт+»
  • «СОДЭК Экстра»
  • «СОДЭК ТС»

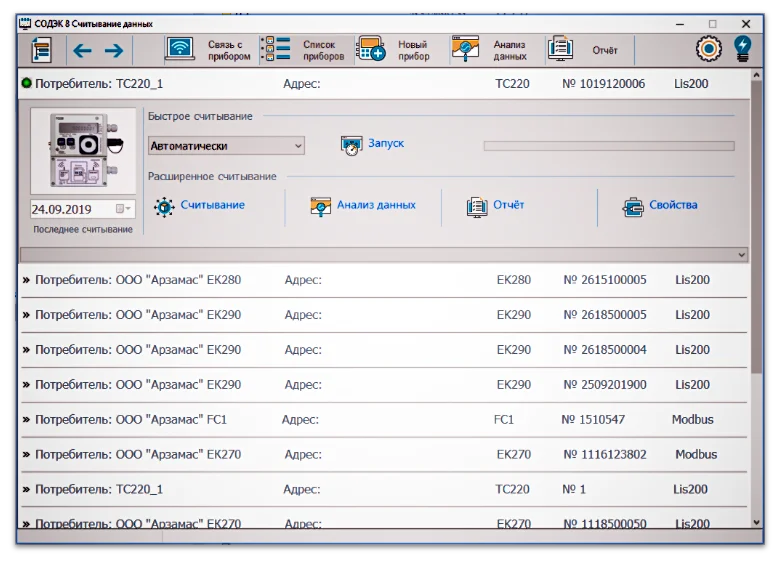

Считывание данных с корректора газа программой СОДЭК 8
Считывание данных с корректора газа программой СОДЭК 8

СОДЭК “Стандарт” / СОДЭК “ТС”

Программные пакеты «СОДЭК Стандарт» и «СОДЭК ТС» предназначены для использования в промышленном и коммунальном секторах газопотребления и дает возможность собирать данные электронных корректоров как непосредственно на узлах учета, так и удаленно — через различные коммуникационные сети.

ПО «СОДЭК ТС» работает с производимыми ООО «ЭЛЬСТЕР Газэлектроника» корректорами типов ТС220, ТС215 и ТС210.

ПО «СОДЭК Стандарт» работает со всеми производимыми ООО «ЭЛЬСТЕР Газэлектроника» типами корректоров: EK280, EK290, ЕК270, EK260, в том числе ТС220, ТС215, ТС210.

В связи с расширением номенклатуры приборов, ПО «СОДЭК Стандарт», версия 8 обеспечивает поддержку новых приборов: ультразвуковых расходомеров серии Q.Soniс и вычислителей расхода типа enCore FC1. Для этого внедрён сбор данных по протоколам Modbus и MMS. Также организован анализ собранных данных, подготовка отчётов и перенос данных.

⇲  ПО «СОДЭК Стандарт» имеет общий дистрибутив с «СОДЭК ТС», ПО «СОДЭК Стандарт+», а выбор между редакциями «Стандарт» и «ТС» определяется заказанным hasp-ключем.

СОДЭК Стандарт+

ПО «СОДЭК Стандарт+» является настольной редакцией и его можно целиком установить на одном компьютере. Данная редакция сочетает в себе преимущества ПО «СОДЭК Стандарт» и ПО «СОДЭК Экстра» для работы на одном ПК.

Нормальным режимом функционирования ПО «СОДЭК Стандарт+» является автоматический режим сбора и складирования информации в базу данных. Интерактивный модуль «Считывание данных» для ручного считывания и ввода параметров также сохранен. Большинство ручных операций заменено комплексом распределённых программных модулей, что позволяет с минимальными трудозатратами контролировать расход газа на нескольких узлах учёта.

⇲  При применении модемного пула МПГ возможна организация одновременного сбора данных с 3-х/6-ти электронных корректоров объема газа.

СОДЭК Экстра

ПО «СОДЭК Экстра» предназначен для использования в промышленном и коммунальном секторах газопотребления и дает возможность собирать данные электронных корректоров как непосредственно на узлах учета, так и удаленно.

В отличие от ПО «СОДЭК Стандарт», ориентированного в большей степени на собственников узлов учета, ПО «СОДЭК Экстра» предназначен для работы с большим количеством установленных корректоров объема газа и чаще применяется в региональных газовых компаниях для решения комплексных задач по учету газа.

Гибкая структура ПО «СОДЭК Экстра» позволяет использовать либо один сервер, либо несколько серверов для параллельного сбора данных в единую БД — для ускорения опроса большого количества корректоров объема газа.

Опрос узлов учёта может выполняться по GSM (или GPRS в случае применения с корректорами модулей телеметрии МТЭК-02 и МТЭК-03 или коммуникационных модулей БПЭК-03/Т, БПЭК-04/ТС, БПЭК-04/ЕК) каналам в полностью автоматическом режиме.

Автоматизированные рабочие места (АРМ) — компьютеры, подключенные к серверам — обеспечивают многопользовательский доступ к единой серверной базе данных (БД). Пользователи могут не только сохранять в неё считанные интерактивно данные от потребителей, но и просматривать и обрабатывать всю информацию, находящуюся в серверной БД. Данные в серверной БД подготовлены для передачи в «ИУС-ГАЗ».

Основные возможности

  • считывание архивных данных с корректоров (локально и дистанционно) в интерактивном и автоматических режимах;
  • чтение/запись параметров корректора, по одному либо списком;
  • просмотр данных учёта в табличной и графической форме;
  • иерархическое представление и быстрый поиск узлов учета;
  • широкий выбор стандартных отчётов;
  • фильтрация архивов и контроль нештатных ситуаций;
  • перенос данных между БД и экспорт в приложения MS Office;
  • «таймеры событий» — экспресс-оценка качества работы узла за период;
  • обеспечение полноты собранных данных.

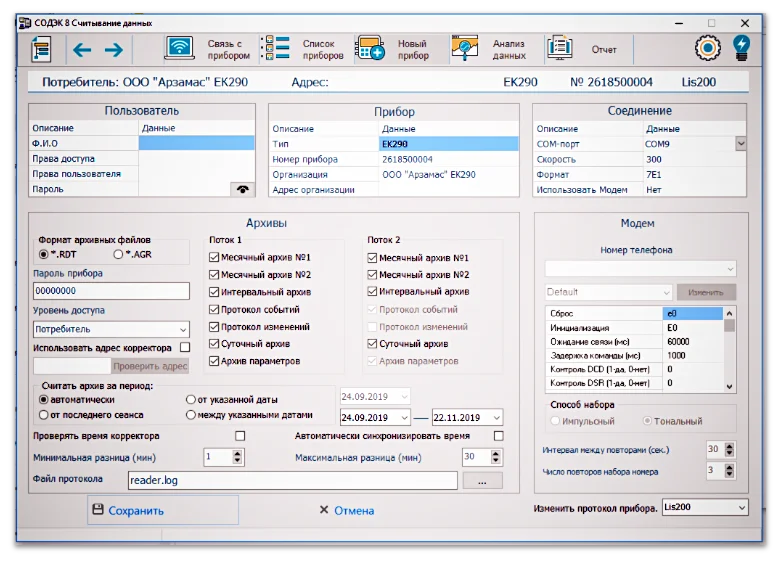

Интерфейс рабочего места программы СОДЭК 8 Эльстер Газэлектроника
Интерфейс рабочего места программы СОДЭК 8 Эльстер Газэлектроника

Минимальные требования к компьютеру

  • APM оператора;
  • IBM PC-совместимый компьютер;
  • 1 Гб свободного дискового пространства;
  • Сетевой адаптер, протокол Ethernet, TCP/IP;
  • Операционная система Microsoft Windows 7 / Windows 10 / Windows Server 2016;
  • Последовательный порт USB;
  • Последовательный порт COM (опционально)

⇲  Остальные технические характеристики компьютера определяются типом операционной системы, т.к. Программа СОДЭК не предъявляет специальных требований к аппаратной части.

Обновление ПО «СОДЭК Стандарт»

Чтобы безопасно обновить ПО «СОДЭК Стандарт» со старых версий до версии 8 нужно соблюсти следующие условия:

  • Сделайте резервную копию ВСЕХ накопленных данных. Для этого скопируйте на отдельный носитель всю информацию из установочной папки СОДЭК, например, из c:\SODEK*.* (полностью) в x:\sodek*.*.
  • Установка HASP ключа. Вставьте электронный ключ в USB-разъём компьютера.
  • Установка программы СОДЭК 8. Установите ПО «СОДЭК» 8.x в НОВУЮ папку (c:\SODEK8). При этом будет создана пустая база данных.
  • Копирование базы данных. Запустите «СОДЭК — Анализ данных». Если Вам нужно сохранить в неё данные, накопленные ранее, то Вам следует выполнить копирование сохранённой БД и замену вновь установленной, с последующим запуском программы SodekDBU.exe, то есть обновить до новой версии.
  • Восстановление данных. Перенос данных из старой БД в новую возможен также с помощью инструмента «Транспорт данных» с использованием транспортных файлов.

Видео обзор

Ознакомьтесь с вебинаром по ПО “СОДЭК 8”. Сбор и анализ данных с корректоров EK280, EK270, TC220, вычислителей enCore FC1 и ультразвуковых расходомеров Q.Sonic max. ООО “ЭЛЬСТЕР Газэлектроника”.

СОДЭК 8. Новые приборы, новые возможности, новый интерфейс

Скачать СОДЭК 8

Демо-версия программы СОДЭК 8 (тестовый период 30 дней).

Для использования в коммунальном секторе газопотребления, в СОДЭК 8 включён дополнительный компонент СОДЭК Themis.

Имя файла: Sodek-Client-Setup-8.exe – 62,9 Мб

Архивные версии программы
