Реле давления KPI 35R, 36R, 38R Ридан. Руководство по эксплуатации

Реле давления KPI35R, KPI36R, KPI38R (Ридан) предназначены для регулирования, текущего контроля и аварийной сигнализации в промышленности. Устанавливаются в системах с жидкими и газообразными средами.

Реле давления Ридан снабжены однополюсными выключателями, которые замыкают или размыкают электрическую цепь при изменении давления в системе по сравнению с заданным давлением.

☞ Реле давления типов KPI не являются средством измерения.

Основные характеристики

• Диапазон давлений уставки от –0,2 до 32 бар позволяет подобрать нужное значение уставки для большинства применений.
• Температура рабочей среды от –20 до +120 °C.
• Материалы, контактирующие со средой: латунь/бронза.

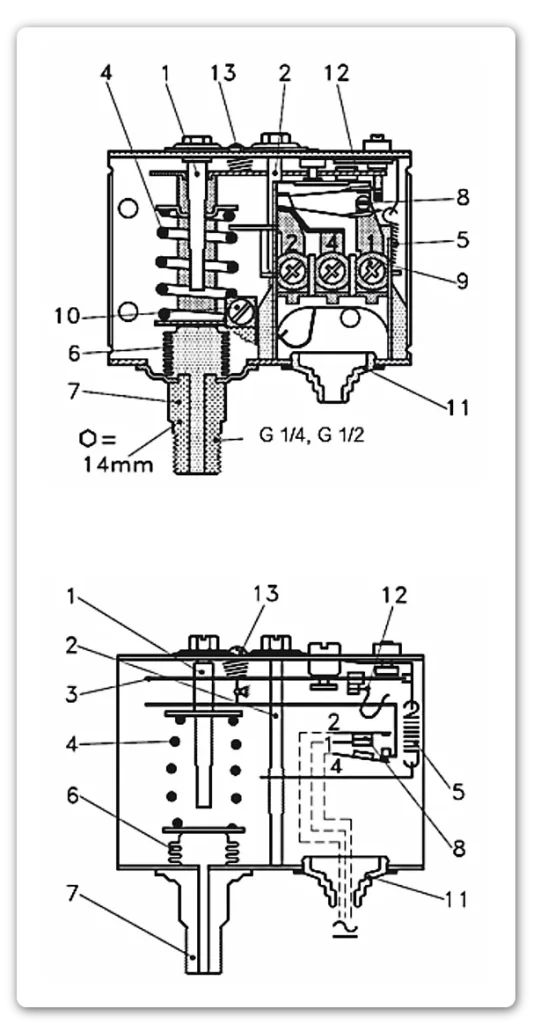

Устройство реле давления KPI

1. Настроечный шпиндель шкалы «range»
2. Настроечный шпиндель шкалы «diff»
3. Основной рычаг
4. Пружина шкалы «range»
5. Пружина шкалы «diff»
6. Сильфон
7. Присоединительный штуцер
8. Клеммная панель
9. Клемма
10. Заземление
11. Кабельный вход
12. Омегообразная пружина
13. Стопорный винт

Рекомендации по монтажу и наладке

Монтаж и демонтаж

Регулирование

Комплексная проверка

Пример работы реле давления KPI, установленного на узле подпитки

Настройка прибора:

• Шкала «range» – 6 бар.
• Шкала «diff» – 1,5 бар.

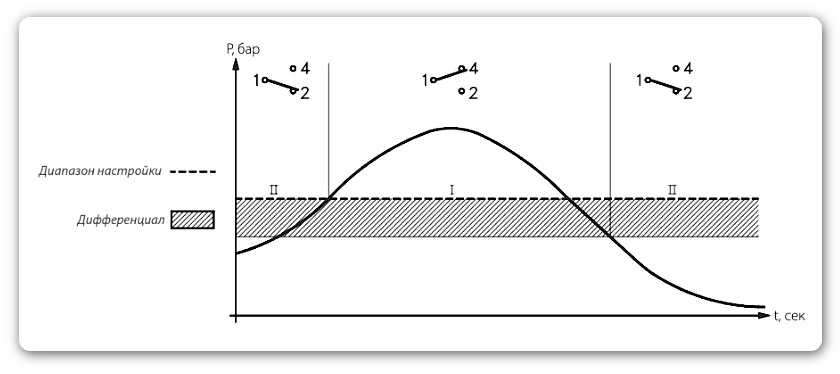

Работа прибора:

• При номинальном давлении выше 6 бар у прибора замкнуты контакты 1 и 4 (Рис. ХХХХХХХ).
• В системе происходит падение давления (утечка), клеммы находятся в том же положении, однако как только давление снижается до значения 4,5 бар, происходит размыкание контактов 1–4 и замыкание контактов 1–2, и открывается электромагнитный клапан.
• Производится подпитка системы из обратного трубопровода тепловой сети.
• Когда давление в сети выросло до значения 6 бар, происходит обратное переключение с 2 на 4 клемму, электромагнитный клапан закрывается.

Техническое обслуживание

Техническое обслуживание KPI сводится к соблюдению правил эксплуатации, хранения и транспортирования, изложенных в данном руководстве по эксплуатации, и профилактическим осмотрам.

Профилактические осмотры проводятся в порядке, установленном на объектахэксплуатации KPI, но не реже двух раз в год и включают:

• внешний осмотр;
• проверку функционирования.

⚠︎ Эксплуатация KPI Ридан с повреждениями и неисправностями запрещается !!!

⚠︎ Реле давления KPI35R, KPI36R, KPI38R Ридан не являются ремонтопригодными.

Комплектность поставки

В комплект поставки входит:

• реле давления типа KPI;
• верхняя крышка;
• кронштейн;
• винты;
• упаковочная коробка;
• инструкция;
• паспорт (предоставляется по запросу в электронной форме);
• руководство по эксплуатации (предоставляется по запросу в электронной форме).

Маркировка и упаковка

На корпусе прибора нанесена следующая информация:

• товарный знак производителя,
• тип реле давления,
• код для заказа,
• дата изготовления,
• диапазона настройки уставки,
• диапазона настройки дифференциала,
• размера технологического присоединения,
• типа сброса.

На упаковочной коробке расположена наклейка с указанием названия реле давления, кода для заказа, диапазона настройки уставки, диапазона настройки дифференциала, размера технологического присоединения, типа сброса.

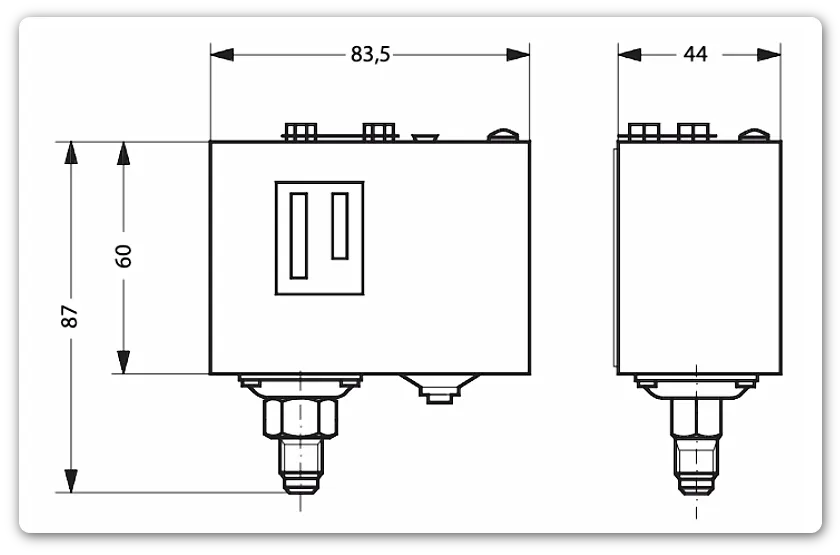

Габаритные размеры

Масса нетто, кг → 0,3

Номенклатура и коды для оформления заказа

Подбор реле давления KPI35R, KPI36R, KPI38R осуществляется по таблице «Номенклатура и коды для оформления заказа» следующим образом:

1. Определите необходимый диапазон уставок (настройки) работы реле давления.
2. В зависимости от диапазона уставок выберите модификацию реле давления.
3. В зависимости от дифференциала выберите код для заказа реле давления.

Тип	Присоединение	Диапазон уставок, бар	Дифференциал, бар	Максимальное рабочее давление, бар	Кодовый номер
КРI35R	G ¼	–0,2–7,5	0,7–4	17	060-121766R
КРI35R	G ½	–0,2–7,5	0,7–4	17	060-132466R
KPI36R	G ¼	2–14	1–4	17	060-118966R
KPI38R	G ¼	8–32	2–6	35	060-508166R
