Настоящее руководство по эксплуатации распространяется на преобразователи давления измерительные СДВ-И «Коммуналец» с аналоговым сигналом постоянного тока 4–20 мА и содержит сведения, необходимые для правильной эксплуатации (использования, технического обслуживания) датчиков давления.

Подготовка преобразователей к использованию

Внешним осмотром следует проверить преобразователи и резьбовые соединения на отсутствие видимых повреждений.

Положение преобразователей давления СДВ-И «Коммуналец» при монтаже — произвольное, удобное для монтажа, демонтажа и обслуживания. Монтаж преобразователей рекомендуется производить с ориентацией соединителя электрического (разъёма) вверх.

При монтаже преобразователей усилие затягивания, прикладываемого к гайке корпуса, не должно превышать 60 Н·м. Уплотнение для соединения типа 3 исполнение 1 по ГОСТ 25164 рекомендуется выполнять с помощью прокладки.

⚠ Запрещается использовать уплотнение по резьбе (пакля, лента ФУМ) для обеспечения герметичности соединения, так как может произойти повреждение мембраны большим давлением, возникающим при закручивании преобразователя в замкнутый объём несжимаемой жидкости.

Монтаж преобразователя на рабочее место осуществляется гаечным ключом за шестигранник штуцера.

⚠ Запрещается использовать корпус преобразователя в качестве элемента монтажа или крепления. При монтаже запрещается прикладывать усилия к корпусу датчика, в том числе с помощью трубного ключа, во избежание его повреждения.

Рекомендации по монтажу

При монтаже СДВ-И «Коммуналец» следует учитывать следующие рекомендации:

  • в случае несоответствия температуры измеряемой среды требованиям, следует предусмотреть меры по снижению температуры на входе приёмника давления;
  • в случае установки преобразователей непосредственно на технологическом оборудовании и трубопроводах должны применяться отборные устройства с вентилями для обеспечения возможности отключения и проверки преобразователей;
  • размещать отборные устройства рекомендуется в местах, где скорость движения рабочей среды наименьшая, поток без завихрений, т.е. на прямолинейных участках трубопроводов при максимальном расстоянии от запорных устройств, колен, компенсаторов и других гидравлических соединений;
  • при пульсирующем давлении рабочей среды, гидроударах, отборные устройства должны быть с отводами в виде петлеобразных успокоителей; – соединительные линии (рекомендуемая длина — не более 15 метров) должны иметь односторонний уклон (не менее 1:10) от места отбора давления вверх, к преобразователям, если измеряемая среда — газ, и вниз, к преобразователям, если измеряемая среда — жидкость. В случае невозможности выполнения этих требований при измерении давления газа в нижней точке соединительной линии необходимо предусмотреть отстойные сосуды, а в наивысших точках соединительной линии, при измерении давления жидкости — газосборники;
  • при использовании соединительных линий в них должны предусматриваться специальные заглушаемые отверстия для продувки (слива конденсата);
  • отсутствие загрязнений на контактах электрических соединителей;
  • магистрали (соединительные линии) должны быть перед присоединением преобразователей тщательно продуты для уменьшения возможности загрязнения полости приёмника давления преобразователей;
  • после присоединения преобразователей следует проверить места соединений на герметичность при максимальном рабочем или максимально допустимом перегрузочном давлении (не превышающем величин). Спад давления за 15 минут не должен превышать 5 % от подаваемого давления.

Рекомендуемое монтажное гнездо для установки преобразователей

Подключение к источнику питания

Преобразователи СДВ-И «Коммуналец» подключаются к источнику питания (соблюдая полярность источника питания) и нагрузке соединительными проводами линии связи.

Электрическое питание датчика осуществляется от источника постоянного тока напряжением от 9 до 36 В, пульсация не должна превышать ±0,5 % значения напряжения питания.

После транспортирования в условиях отрицательных температур окружающей среды первое подключение преобразователей к источнику электропитания допускается после выдержки преобразователей не менее 3 часов в нормальных условиях.

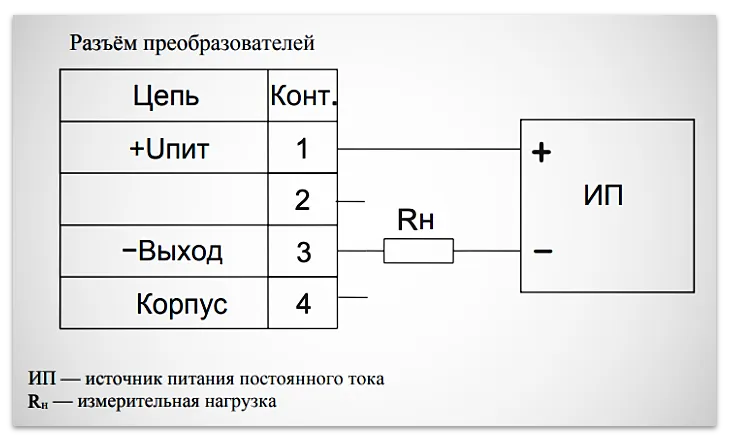

Схема подключения преобразователя давления СДВ-И Коммуналец
Рисунок 1. Схема подключения преобразователя давления СДВ-И Коммуналец

Подключение преобразователей к измерительной нагрузке и источнику питания осуществляется кабелем с изоляцией и числом медных проводов, соответствующим числу проводников в линии связи (например, КУФЭФ 2×0,35-250 ТУ16-505.179-76).

Рекомендуемое сечение проводников кабеля от 0,35 до 1,5 мм2 . Наружный диаметр кабеля от 8 до 10 мм. 2.2.12 Рекомендуется выполнять линию связи в виде витой пары в экране. При отсутствии гальванического разделения каналов питания преобразователей заземление нагрузки допускается только со стороны ИП.

Допускается использование одного источника питания (одного канала многоканального источника) необходимой мощности для подключения нескольких преобразователей давления общепромышленного исполнения при выполнении следующих условий:

  1. каждый преобразователь должен иметь свой измерительный резистор;
  2. измерительные резисторы должны быть соединены только в одной точке ( у «минуса» источника питания.

При необходимости уменьшения уровня пульсаций выходного электрического сигнала преобразователей, например, из-за пульсации измеряемого параметра, допускается параллельно сопротивлению нагрузки в приёмнике сигнала включать неполярный конденсатор (например, типа К10-17) с номинальным рабочим напряжением не менее 63 В, при этом следует выбирать конденсатор с минимальной ёмкостью, обеспечивающей допустимый уровень пульсаций на сопротивлении нагрузки.

Порядок подключения датчика СДВ-И «Коммуналец»

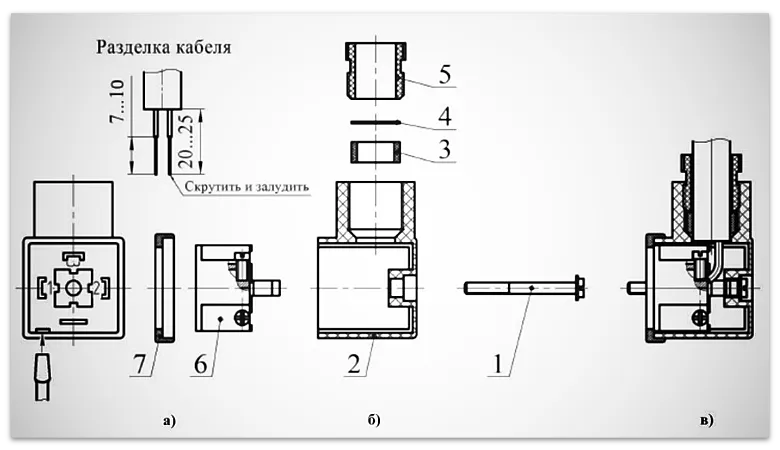

Порядок установки кабеля к кабельной части соединителя показан на рисунке:

Порядок подключения преобразователя давления СДВ-И Коммуналец
Рисунок 2. Порядок подключения преобразователя давления СДВ-И Коммуналец

Порядок установки кабеля к кабельной части соединителя:

  • а – извлечение контактной колодки;
  • б – кабельный соединитель в разобранном состоянии
  • в – кабельный соединитель в собранном состоянии с кабелем

Подключение кабеля к контактной колодке и герметизация кабельного ввода датчиков СДВ-И «Коммуналец» производится в следующей последовательности:

  • Откручивается спецвинт «1», снимается кабельный ввод и прокладка «7», вынимается контактная колодка с помощью плоской отвертки с шириной рабочей части не более 3 мм.
  • Разделка кабеля происходит в соответствии с рисунком 2.
  • Затем на разделанный кабель устанавливаются элементы уплотнения: гайка «5», шайба «4» и резиновое кольцо «3».
  • Кабель вставляется в отверстие крышки кабельного ввода и протягивается через неё на длину, удобную для подключения кабеля к контактной колодке.
  • Оголённая жила кабеля вставляется в соответствующее контактное гнездо до уровня изоляции и зажимается винтом.
  • Кабель вместе с контактной колодкой «6» вытаскивается в обратном направлении до момента фиксации контактной колодки. При этом неразделанная часть кабеля должна занимать канал кабельного ввода по всей его длине в соответствии с рисунком 1в.
  • В канал сальникового уплотнения вставляются элементы уплотнения – резиновое кольцо «3», шайба «4». Затягивается гайка «5» так, чтобы кольцо «3» туго обжимало кабель. На крышку «6» одевается резиновая прокладка «7».
  • При необходимости подключения датчика к линии связи, кабельный соединитель в собранном виде устанавливается на контактную колодку датчика и закрепляется спецвинтом «1». При этом герметизируется три места, через которые влага и жидкость могут попасть под кабельный ввод датчика.
  • Ввод кабеля круглого сечения герметизируется сальниковым уплотнением, датчик и кабельный соединитель уплотняются между собой прокладкой «7».
  • Спецвинт и крышка герметизируются за счёт специального профиля головки спецвинта.

⚠ Нарушение герметичности в любом из указанных мест может привести к отказу преобразователя СДВ-И «Коммуналец» из-за попадания в него воды и влаги. При правильной сборке узла подключения линии связи к датчику попадание воды и влаги в датчик исключено.
