Программа «Test iRZ Modem»

Программа «Test iRZ Modem» предназначена для тестирования и настройки GSM-модемов компании iRZ, а также просмотра различной технической информации по модемам. Перед использованием программы не требуется вводить каких-либо настроек в модем. Программа автоматически перебирает возможные скорости и форматы данных.

Программа «Test iRZ Modem» работает в операционных системах: Microsoft Windows XP, Vista, 7, 8, 10; с разрядностью 32-и 64-бит. Перед началом настройки ознакомьтесь с данным руководством по работе с программой тестирования модемов iRZ Test modem.

Список поддерживаемых GSM-модемов

• iRZ MC52iT
• iRZ MC55iT
• iRZ MC52iWDT
• iRZ MC52PU
• iRZ MC55i-485GI
• iRZ MC52i-485GI
• iRZ TU31
• iRZ TG21.A
• iRZ TG21.B
• iRZ Q2406B
• iRZ TU32
• iRZ TU41
• iRZ TU42-232

Подготовка GSM-модема

После установки программы Test iRZ Modem необходимо подготовить модем. Для этого выполните следующие действия:

• установите в модем SIM-карту;
• подключите антенну;
• подключите модем к компьютеру;
• включите питание модема.

Также необходимо выполнить следующие действия:

• отключите другие модемы;
• закройте программы, занимающие COM-порты.

Если на компьютере отсутствует COM-порт, то требуется дополнительный внешний, а также конвертер интерфейсов USB-COM (USB-RS-232), который приобретается отдельно.

Специалистами IRZ протестирована работа конвертеров интерфейсов, выполненных на основе микросхем следующих производителей:

• все модели Prolific;
• FTDI FT232;
• CP210x.

☞ Для подключения модема через USB-порт компьютера необходимо установить драйвер USB-контроллера. Подробнее об установке драйвера см. в документации к конвертеру интерфейса.

Основные функции программы «Test Modem»

После подготовки модема, запустите программу. Для этого выберите ярлык программы Test iRZ Modem (если он был создан при установке программы). Если ярлык программы не был создан, выберите файл:

• «C:\Program Files (x86)\Test iRZ Modem\Test_iRZ_modem.exe» – х64 версия ОС.
• «C:\Program Files\Test iRZ Modem\Test_iRZ_modem.exe» – х32 версия ОС.

☞ Путь к файлу может быть другим, если Вы изменили его при установке.

Основные функции программы iRZ Test Modem распределены по следующим вкладкам:

1. «Поиск» — выбор модема и соединение с ним
2. «Тест» — тестирование модема
3. «Сброс» — сброс текущих настроек модема в заводские
4. «Настройка» — настройка режима CSD
5. «Справка» — справка о программе
6. «Написать в техподдержку» — быстрый переход к форме обращения в техническую поддержку разработчика программы
7. В правом верхнем углу можно выбрать язык интерфейса программы

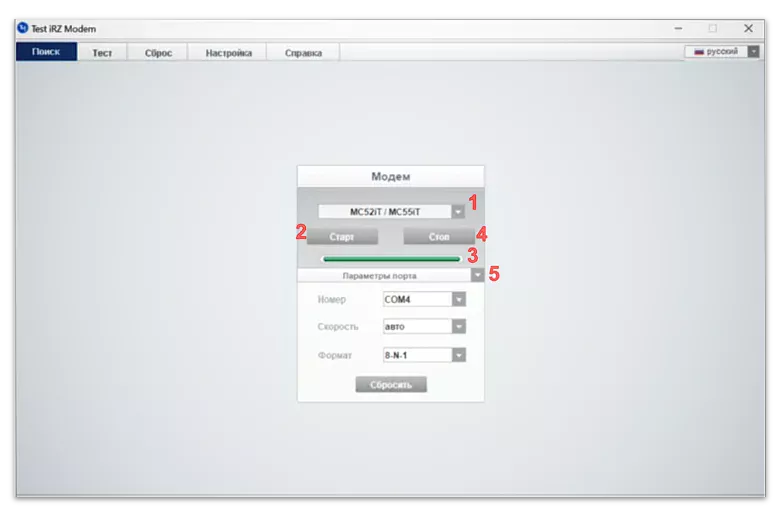

Меню «Поиск»

Для начала работы с модемом выберите название его модели в выпадающем списке [1] на вкладке «Поиск» и нажмите «Старт» [2]. Если модем будет найден, то индикатор выполнения станет зеленым [3].

Кнопка «Стоп» [4] служит для остановки поиска. Для экономии времени есть возможность ограничить параметры поиска, для этого необходимо ввести известные пользователю характеристики порта [5].

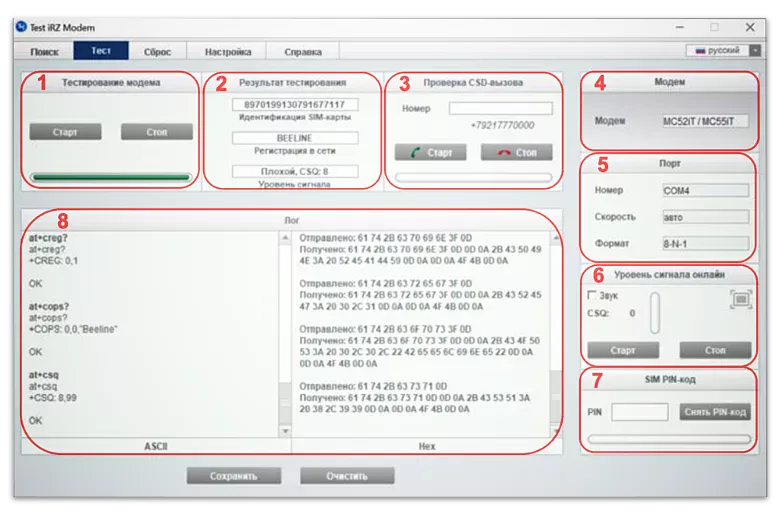

Тест GSM-модема iRZ

Вкладка «Тест» предназначена для тестирования работоспособности модема и получения информации о работе устройства, также здесь можно снять запрос PIN-кода и совершить тестовый CSD-вызов.

На вкладке «Тест» расположены следующие блоки:

1. Тестирование модема
2. Результат тестирования
3. Проверка CSD-вызова
4. Модем
5. Порт
6. Уровень сигнала онлайн
7. SIM PIN-код
8. Лог

Для начала тестирования GSM-модема необходимо нажать кнопку «Старт» в блоке «Тестирование модема», для остановки – кнопку «Стоп». Время тестирования модема занимает несколько минут, при этом изменения индикатора тестирования могут не отображаться.

В блоке «Результат тестирования» отображается серийный номер SIM-карты, название сотового оператора связи и уровень сигнала. Статус «Не зарегистрирован» в параметре «Регистрация в сети» отображается в случае отсутствия SIM-карты, неработоспособности SIM-карты или при отсутствии подключения к сети сотового оператора GSM.

При включении опции «Звук» данные об уровне сигнала можно отслеживать с помощью звукового оповещения. Градация уровня сигнала «CSQ» приведена в таблице:

Уровень сигнала	Значение CSQ	Частота звукового сигнала
Отличный, CSQ: [значение]	от 25 до 31 включительно	5 сигналов/сек
Хороший, CSQ: [значение]	от 17 до 24 включительно	3 сигнала/сек
Средний, CSQ: [значение]	от 11 до 16 включительно	2 сигнала/сек
Плохой, CSQ: [значение]	менее или равно 10, или равно 99	1 сигнал /сек

⚠︎ Функция «Тест» НЕ проверяет баланс на SIM-карте и наличие подключенной услуги СSD. Баланс и наличие подключенной услуги СSD проверяются пользователем самостоятельно.

☞ Отсутствие услуги СSD или положительного баланса на SIM-карте могут являться причиной отсутствия работы модема по каналу связи GSM.

В блоке «Проверка CSD-вызова», можно совершить тестовый звонок, набрав телефонный номер мобильного телефона. Кнопка « Старт» – начать звонок по набранному номеру, кнопка « Стоп» – завершить звонок.

В блоке «Модем» отображается название модели тестируемого модема. В блоке «Порт» отображаются рабочие параметры используемого порта: номер порта, скорость обмена данными и параметры формата данных.

Блок «Уровень сигнала онлайн» позволяет отслеживать уровень сигнала CSQ в режиме реального времени. При нажатии кнопки «Старт» раз в секунду модему подаются команды для определения уровня сигнала. Уровень сигнала лежит в диапазоне 1…31. Значение 99 означает, что сигнал не определен.

В блоке «SIM PIN-код» можно снять запрос PIN-кода. Для этого нужно набрать действующий PIN-код в окне «PIN» и нажать кнопку «Снять PIN-код» – запрос PIN-кода SIM-карты при включении с ней устройства будет отключен.

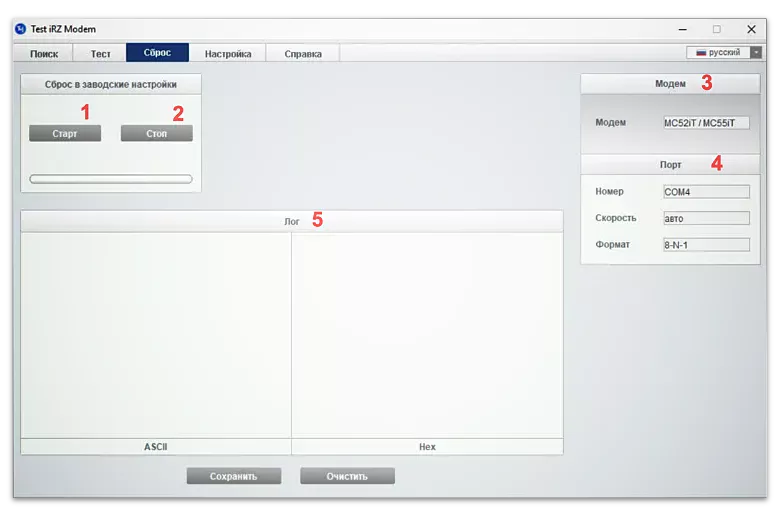

Сброс настроек GSM-модема

На вкладке «Сброс», можно сбросить текущие настройки модема, в этом случае в модеме будут установлены заводские настройки. Для этого нужно нажать кнопку «Старт» [1]. Для остановки процесса следует нажать кнопку «Стоп» [2].

Описания блоков «Модем» [3], Порт» [4] и «Лог» [5] приведены выше.

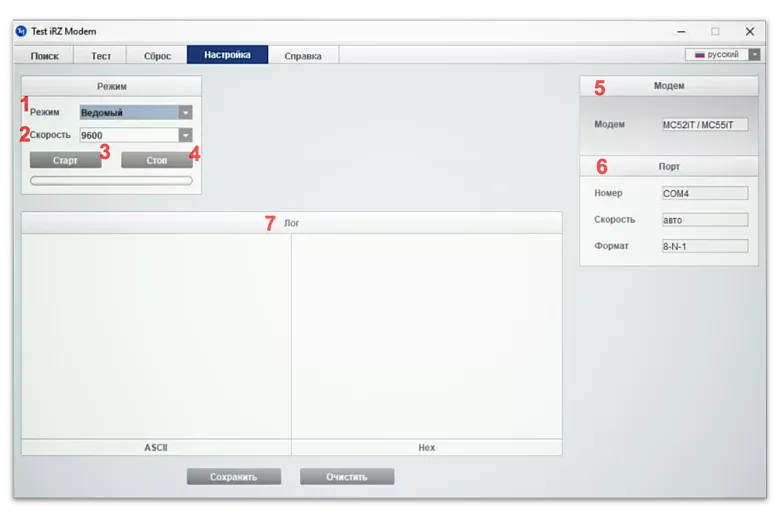

Настройка режима CSD

Во вкладке «Настройка» осуществляется настройка режима работы модема. Модем может работать в двух режимах [1]:

• «Ведомый» – модем работает в удаленном месте.
• «Ведущий» – модем подключен к компьютеру.

Параметр «Скорость» [2] позволяет задать скорость, с которой будет производиться обмен данными через СОМ-порт. Кнопка «Старт» [3] позволяет начать настройку модема, кнопка «Стоп» [4] – остановить. Режим «ведомый», как правило, применяется, когда модем подключен, непосредственно, к устройству считывания информации – к примеру, электросчетчику.

Режим «ведущий», как правило, применяется для опроса других модемов, работающих в режиме «ведомый».

⚠︎ После окончания настройки режима СSD необходимо отключить и подать заново питание модема!

Скачать программу

Версия ПО: Test iRZ Modem v1.36.3.11 — 28.4 Мб

Архивные версии:

• Test_iRZ_Modem_v1.31
• Test_iRZ_Modem_v1.29
