⎋ Схемы и типы выводов литиевых батареек для приборов учета тепла, воды, газа и электроэнергии

Батарейки для электропитания приборов учета тепла, газа и воды выпускаются с различными типами выводов и присоединений (TC / ST / 2P / 3PW / 3P / AX) аксиальными, ножевыми, гибкими проводами.

Тип вывода TC

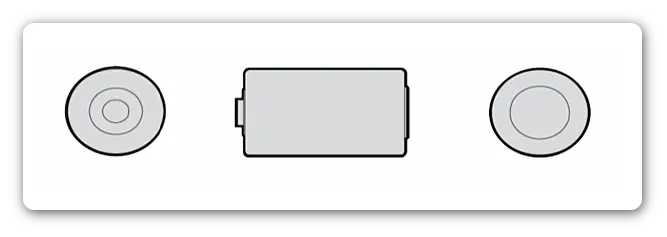

Тип вывода TC литиевой батарейки для приборов учета тепла и газа
Изображение 1. Тип вывода «TC» литиевой батарейки

Элемент питания отгружается с завода непосредственно в том виде, в котором был произведен — с плоскими и чистыми клеммами. Тип «TC» самый простой вариант, который предполагает использование элемента в устройствах и приборах, батарейный отсек которых отчетливо выражен и оборудован соответствующей контактной группой.

Тип вывода ST

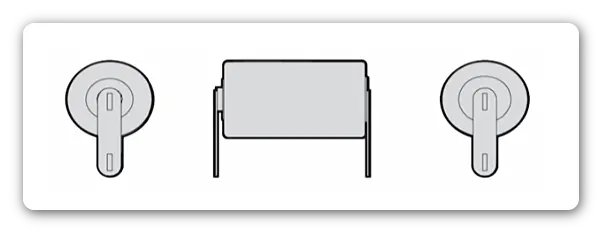

Тип вывода ST литиевой батарейки для приборов учета тепла и газа
Изображение 2. Тип вывода «ST» литиевой батарейки для приборов учета тепла и газа

Тип вывода 2P

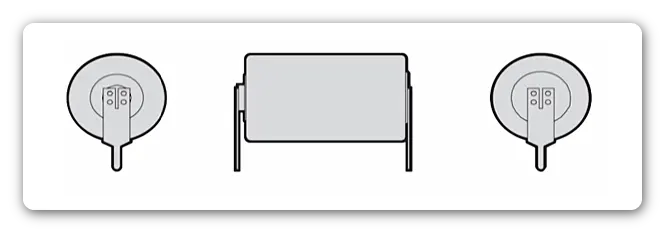

Тип вывода 2P литиевой батарейки для приборов учета тепла и газа
Изображение 3. Тип вывода «2P» литиевой батарейки для приборов учета тепла и газа

Тип вывода 3P

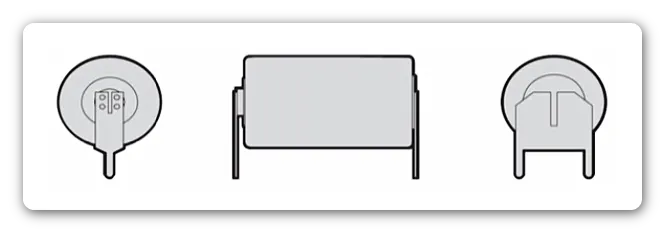

Тип вывода 3P литиевой батарейки для приборов учета тепла и газа
Изображение 4. Тип вывода «3P» литиевой батарейки для приборов учета тепла и газа

Тип вывода 3PW

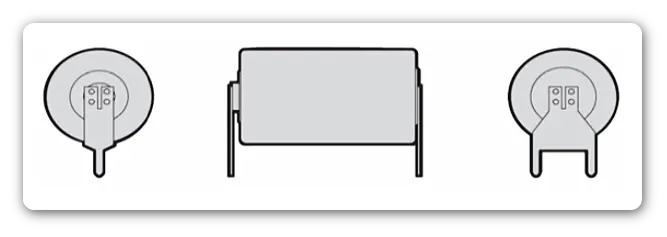

Тип вывода 3PW литиевой батарейки для приборов учета тепла и газа
Изображение 5. Тип вывода 3PW литиевой батарейки для приборов учета тепла и газа

Тип вывода AX

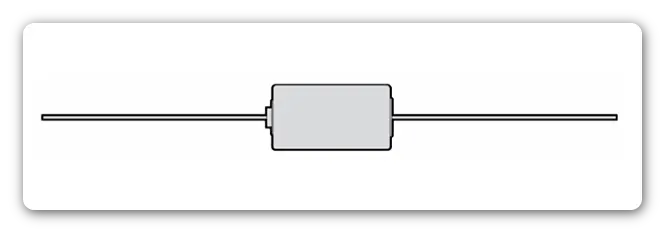

Тип вывода AX литиевой батарейки для приборов учета тепла и газа
Изображение 6. Тип вывода AX литиевой батарейки для приборов учета тепла и газа

Аксиальные выводы представляют собой проволочные концы со съемными изоляционными муфтами, расположенные на клеммах цилиндрического элемента питания в продолжении оси диаметральной плоскости его корпуса.

Длина аксиальных выводов стандартизована и составляет 45±1 мм от каждой клеммы элемента, диаметр сечения — 0,8±0,05 мм. Для изготовления аксиальных выводов элементов питания Minamoto и Tekcell используется только никелированная стальная проволока.

Сталь обеспечивает конструктивную прочность монтажа, а никель в качестве легирующего компонента гарантирует высокую надежность сварочного соединения и препятствует окислению.

Литиевые батарейки, укомплектованные аксиальными выводами, в наименовании заводского артикула обычно имеют маркер «W» (от axial wires), «P» (от axial pins) или «AX» (от axial) — по сути, все эти буквенные коды обозначают одно и тоже.
