Батарейки для тепловычислителя ВКТ-7

⎋ Основные виды и тех. характеристики литиевых батареек для питания тепловычислителя ВКТ-7 (Теплоком). Где купить батарейку для ВКТ-7

Питание тепловычислителя ВКТ-7 осуществляется от встроенной литиевой батареи с номинальным напряжением 3,6V и емкостью:

По отдельному заказу, вычислитель тепловой энергии ВКТ-7 (Теплоком) может поставляться с блоком питания от сети 220V, при этом, литиевая батарейка ВКТ-7 служит резервным источником питания на время отсутствия напряжения питающей сети.

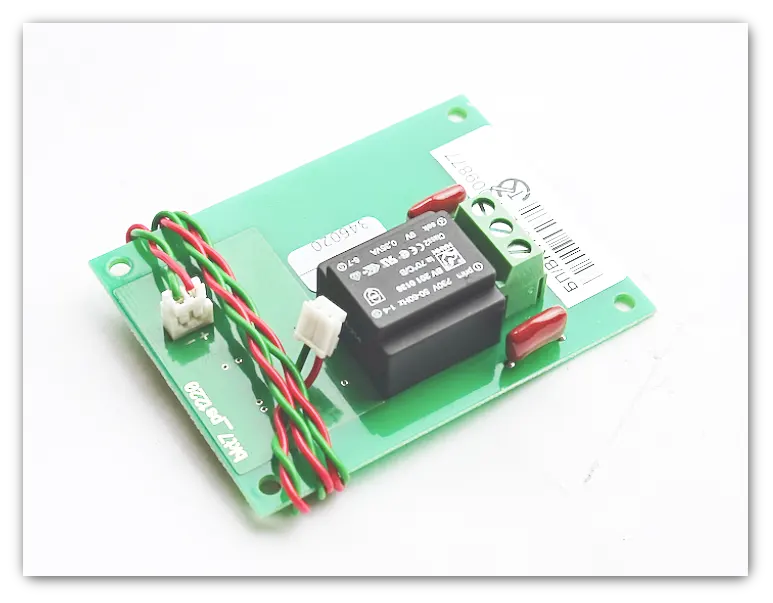

модуль внешнего питания 220В тепловычислителя ВКТ-7 Теплоком
Изображение 1. Модуль внешнего питания 220В тепловычислителя ВКТ-7 Теплоком

Рабочий ресурс батареи ВКТ-7

Ресурс батареи ВКТ-7 установлен для условий:

  • температура окружающего воздуха 0-25 °С,
  • средняя частота импульсов от водосчетчиков до 30 Гц,
  • период измерений температуры и давления 600с,
  • включена защита от доступа,
  • время работы с внешними устройствами до 5 часов в месяц.

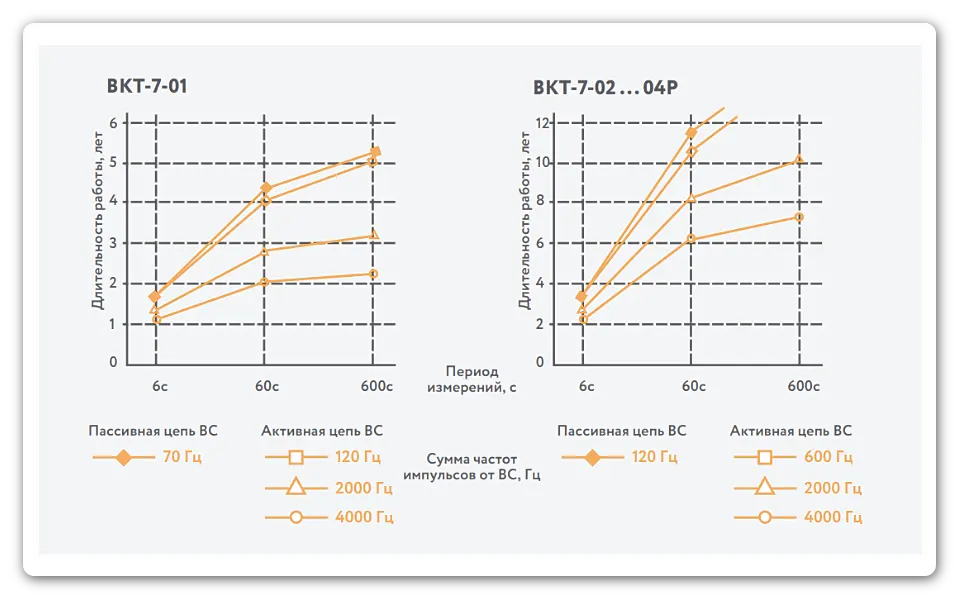

График зависимости ресурса батарейки тепловычислителя ВКТ-7 Теплоком
Изображение 2. График зависимости ресурса батарейки тепловычислителя ВКТ-7 (Теплоком)

График зависимости ресурса Батарейки тепловычислителя ВКТ-7

☞ Если реальные условия эксплуатации отличаются от условий, указанных выше, то расчетный ресурс работы батареи ВКТ-7 уменьшается. Например, при частом опросе (каждый час) тепловычислителя через интерфейс RS232 при подключенном GSM-модеме.

Вычислитель количества тепла ВКТ-7 контролирует заряд батареи питания. При снижении напряжения питания до 3,1v на дисплеее отображается код ДС ВКТ-7 — «Н1». При просмотре параметров или надпись «БАТАРЕЯ ХХ/ХХ/ХХ» при нажатии любой клавиши при погашенном экране, где «ХХ/ХХ/ХХ» – дата возникновения данной ДС.

Нормальное функционирование тепловычислителя обеспечивается до 2х недель после активации признака разряда батареи. Накопленные архивы сохраняются и при полном разряде батареи.

Электропитание выходных цепей водосчетчика (расходомера) (пассивного типа) и термопреобразователя сопротивления осуществляется от вычислителя, питание датчиков давления – только от внешних блоков питания.

Замена батарейки тепловычислителя ВКТ-7

Батареи для ВКТ-7 разных производителей

Наиболее популярными элементами питания для тепловычислителей и теплосчетчиков Теплоком являются литиевые тионилхлоридная (Li-SOCl2) батареи корейского производителя Vitzrocell.

⚠︎ Для тепловычислителей ВКТ-7 необходимо приобретать батарейку с токовыводом «CON».

☞ Купить батарейку для вычислителя ВКТ-7 по выгодной цене со скидкой и доставкой по РФ можно на сайте kipkatalog.ru

Батарея EEMB ER14335

Элемент питания EEMB ER14335 3.6V сертифицирован для продажи в России. Батарейки EEMB используются для автономного питания вычислителя тепла ВКТ-7-01.

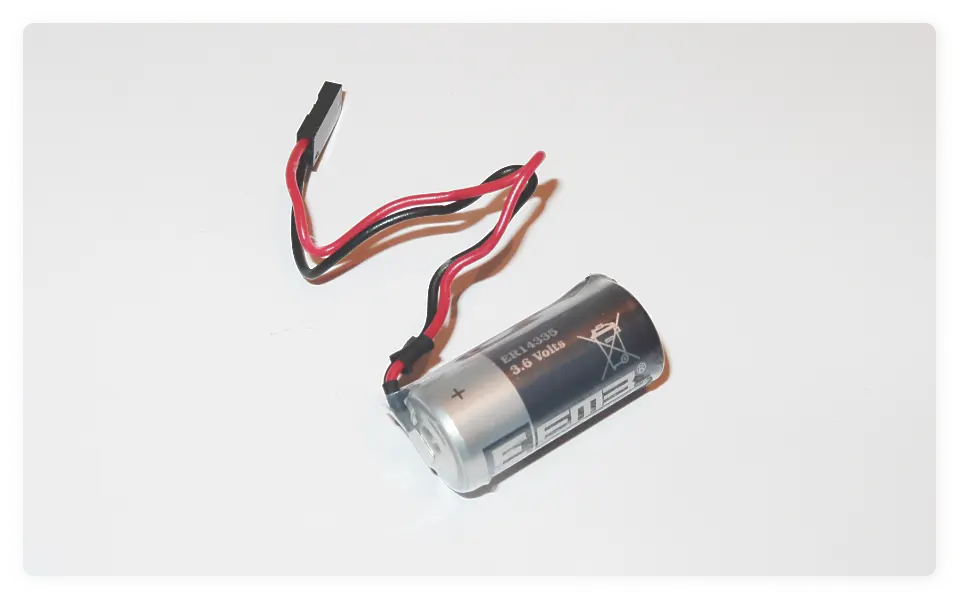

Литиевый элемент питания EEMB ER14335 для тепловычислителя ВКТ-7-01 (Теплоком)
Изображение 3. Литиевый элемент питания EEMB ER14335 для тепловычислителя ВКТ-7-01 (Теплоком)
ТипоразмерER14335 (2/3AA)
Габариты батареи14.5×33 мм
Напряжение3,6V
ТипЛитиевая
Емкость1 650 мАч
ЦЕНАот 234 руб.
Таблица 1. Характеристики элемента питания EEMB ER14335 3.6V

Батарея EEMB ER26500

Элемент питания EEMB ER26500 3.6V сертифицирован для продажи в России. Данная батарея используется для автономного питания вычислителя тепла типа ВКТ-7-02, ВКТ-7-03, ВКТ-7-04

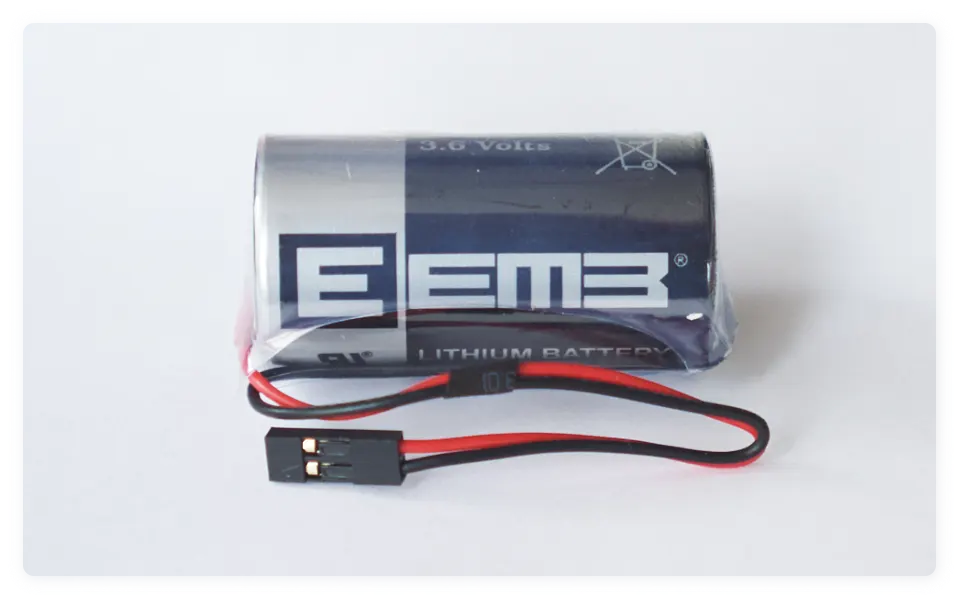

Литиевый элемент питания EEMB ER26500 Type C для тепловычислителя ВКТ-7 (Теплоком)
Изображение 4. Литиевый элемент питания EEMB ER26500 Type C для тепловычислителя ВКТ-7
ТипоразмерER26500 Type C (R14,LR14)
Габариты батареи26,2×50мм
Напряжение3,6V
ТипЛитиевая
Емкость9 000 мАч
ЦЕНАот 890 руб.
Таблица 2. Характеристики элемента питания EEMB ER26500 3.6V

Батарея ВКТ-7 марки MINAMOTO

☞ Данный тип батарей производителя MINAMOTO устанавливался в тепловычислителях серии ВКТ-7 до 2015г.

Батарея MINAMOTO ER14505W

Minamoto ER14505W 3.6V — литий — тионилхлоридный элемент ( Li-SOCL2 ), энергоёмкий элемент питания. Предназначен для автономного питания тепловычислительного и расходоизмерительного оборудования, приемопередающих устройств, счетчиков электроэнергии, батарейка для счетчика газа и воды.

Данная батарея использовалась для автономного питания вычислителя тепла ВКТ-7-01

ТипоразмерER14505 (AA)
Габариты батареи14.5×50,5мм
Напряжение3,6V
ТипЛитиевая
Емкость2 400 мАч
ЦЕНАот 260 руб.
Таблица 3. Характеристики элемента питания MINAMOTO ER14505W 3.6V

Батарея MINAMOTO ER26500/C1

Элемент питания MINAMOTO ER26500/C1 3.6V с коннектором сертифицирован для продажи в России. Данная батарея используется для автономного питания вычислителя тепла типа ВКТ-7-02, ВКТ-7-03, ВКТ-7-04.

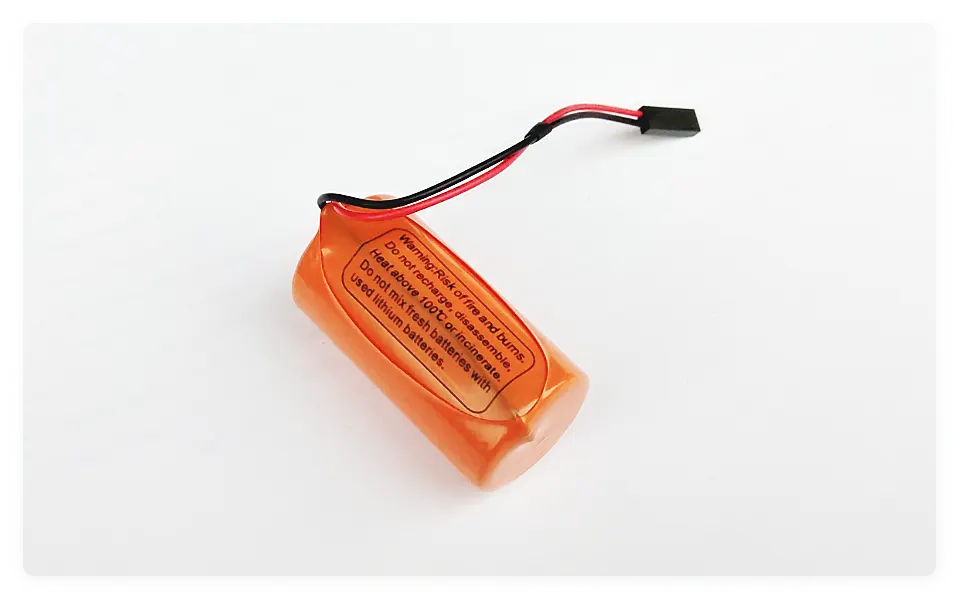

Литиевый элемент питания MINAMOTO ER26500/C1 3,6V для тепловычислителя ВКТ-7
Изображение 5. Литиевый элемент питания MINAMOTO ER26500/C1 3,6V для тепловычислителя ВКТ-7
ТипоразмерER26500 Type C (R14,LR14)
Габариты батареи26,2×50 мм
Напряжение3,6V
ТипЛитиевая
Емкость8 500 мАч
ЦЕНАот 610 руб.
Таблица 4. Характеристики элемента питания MINAMOTO ER26500/C1 3.6V
