Устройство считывания счетчиков СЕ 901 (Энергомера)

Устройство считывания счетчиков СЕ 901 (Энергомера)

Устройство считывания счетчиков СЕ 901 (Энергомера) предназначено для дистанционного считывания данных со счетчиков электрической энергии СЕ303 Х ХХХ ХR1XZ СЕ831М01.03, СЕ303 Х ХХХ ХR2XZ СЕ831М02.03, СЕ301 Х ХХХ ХR1XZ СЕ831М01.03, СЕ301 Х ХХХ ХR2XZ СЕ831М02.03 и СЕ208 СЕ201Х S7 14Х JR1XXZ, СЕ831М03.03 и СЕ201 S7 14Х JR2XXZ СЕ831М04.03 (в дальнейшем – счетчики) по радиоканалу.

Руководство по эксплуатации содержит сведения о конструкции, принципе действия и характеристиках устройства, указания необходимые для эксплуатации технического обслуживания и оценки технического состояния устройства СЕ 901.

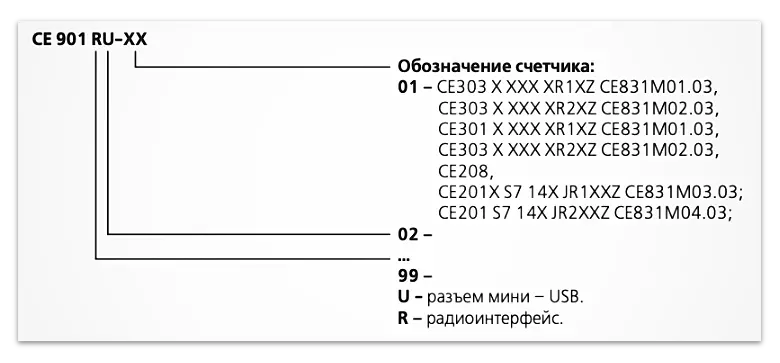

Структура условного обозначения устройства приведена на рисунке:

Структура условного обозначения устройства считывания счетчиков СЕ 901 (Энергомера)
Структура условного обозначения устройства считывания счетчиков СЕ 901 (Энергомера)

Технические характеристики

СЕ 901 позволяет считывать данные со счетчиков Энергомера, отображать их на ЖК дисплее, хранить в энергонезависимой памяти и передавать на компьютер с ОС Windows по интерфейсу USB. Применение программы обслуживания счетчиков «Admin Tools», позволяет задавать частоту работы RF-модуля, адреса сети и адреса узла счетчика.

  • По безопасности эксплуатации накопительный пульт СЕ 901 должен удовлетворять требованиям безопасности по ГОСТ 22261-94 и ГОСТ Р 51350-99.
  • Протокол обмена данными устройства соответствует ГОСТ Р МЭК 61107-2001;
  • По способу защиты человека от поражения электрическим током устройство должно соответствовать классу III по ГОСТ Р 51350-99.
  • Изоляция между корпусом и всеми цепями устройства должна выдерживать в течение 1 мин. действие испытательного напряжения переменного тока 500 В частотой 50 Гц.
  • Сопротивление изоляции между корпусом и электрическими цепями должно быть не менее 1 МОм.
  • Диапазон рабочих температур от -20 до +55 °С;
  • Температура окружающего воздуха (23 ± 2) °С (нормальные условия);
  • Относительная влажность воздуха 90 % при 30 °С;
  • Средний срок службы счетчика – 30 лет;
  • Средняя наработка на отказ устройства не менее 160 000 ч;
  • Среднее время восстановления не более 2 ч.

⇲ Дальность работы СЕ901 до 100 м в условиях прямой видимости счетчика. При наличии серьезных препятствий рекомендуем приблизиться к счетчику для успешного считывания показаний.

Технические характеристики радиомодуля

Тип модуляции передатчикаGFSK
Частота передачи433 МГц
Мощность передатчикадо 10 мВт
Напряжение питания (3,5 ± 5,5) В
Ток потребления в режиме передачи40 мА
Ток потребления в режиме приема28 мА
Скорость передачи данных (1,2 – 57,6) Кбит/с
Характеристики радиомодуля устройство считывания СЕ 901 (Энергомера)

Устройство и принцип работы

Конструкция СЕ 901 соответствует требованиям ГОСТ 22261-94 и чертежам предприятия-изготовителя. Устройство выполнено в пластмассовом корпусе. Корпус счетчика в целом состоит из верхней и нижней сопрягаемых по периметру частей, прозрачного окна и съемной крышки зажимной колодки.

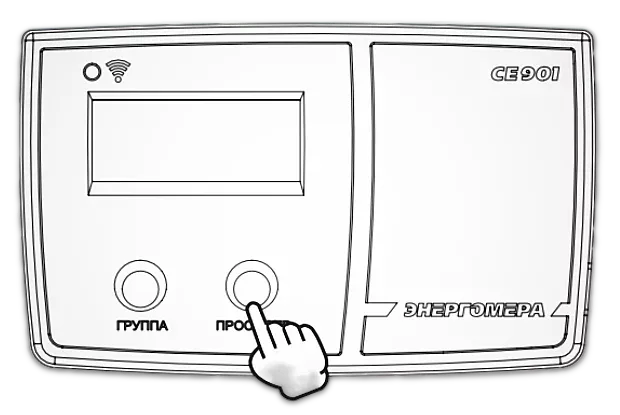

Общий вид устройства считывания счетчиков СЕ 901 (Энергомера)
Общий вид устройства считывания счетчиков СЕ 901 (Энергомера)

На лицевой панели устройства расположены:

  • жидкокристаллический дисплей для индикации режимов работы и просмотра информации, хранящейся в памяти устройства;
  • световой индикатора передачи данных по радиоканалу;
  • две кнопки для управления выводом данных на дисплей — «ГРУППА» и «ПРОСМОТР».

Время установления рабочего режима устройства не превышает 5 с. Счетчик СЕ 901 переходит в режим энергосбережения через 1 мин, если не нажимались кнопки.

Разъем для подключения устройства считывания к персональному компьютеру и внешнему питанию расположен на правом боку корпуса. На обратной стороне корпуса расположена крышка, закрывающая гнездо для установки элементов питания типа АА. В счетчике располагаются плата устройства и радиомодуль.

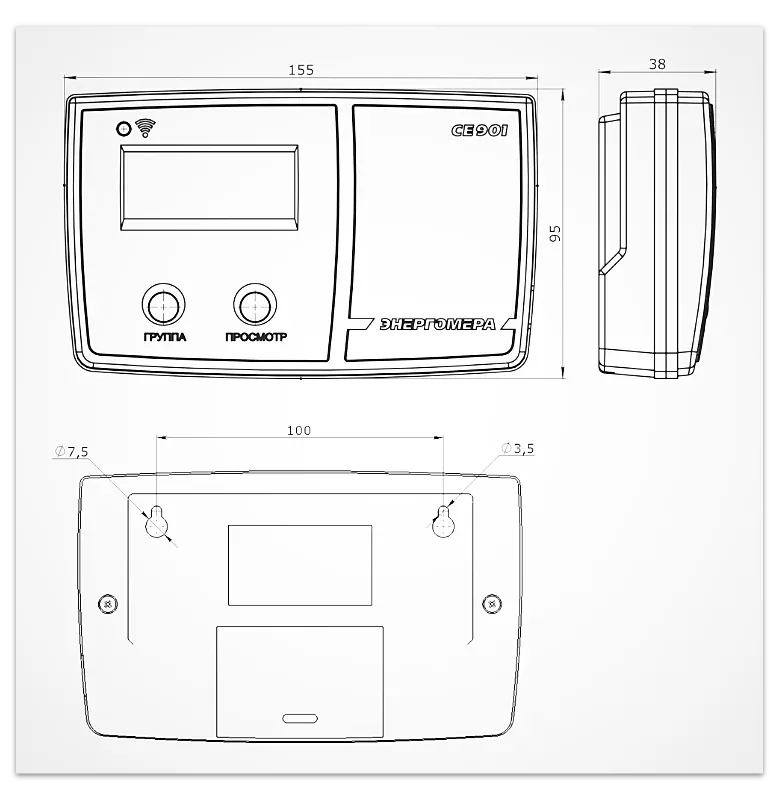

Габаритные размеры устройства считывания счетчиков СЕ 901 (Энергомера)
Габаритные размеры устройства считывания счетчиков СЕ 901 (Энергомера)
  • Габаритные размеры устройства не превышают 155 х 95 х 38 мм.
  • Масса устройства не превышает 0,2 кг.

В основе работы устройства считывания счетчика СЕ 901 (Энергомера) лежит принцип считывания данных счетчиков по радиоинтерфейсу, в соответствии с ГОСТ Р МЭК 61107-2001 и хранения данных в энергонезависимой памяти», для отображении данных на дисплее и передачи их в ЭВМ. Обмен данными с ЭВМ осуществляется по интерфейсу USB.

Структурная схема:

  • Узел питания осуществляет преобразование входного напряжения от элементов питания 3 В или от внешнего источника питания 5 В постоянного тока, в напряжения необходимые для питания всех узлов и модулей устройства (5 В и 3,3 В).
  • Узел интерфейса USB/UART предназначен для обмена устройства с ПЭВМ. Принцип работы заключается в преобразовании сигналов интерфейса UART в сигналы интерфейса USB.
  • Радиомодуль предназначен для чтения данных со счетчика по радио каналу частотой 433 МГц.
  • Узел микроконтроллера осуществляет управление всеми узлами устройства, выводом на дисплей данных, полученных со счетчика и опросом клавиатуры.
  • Клавиатура предназначена для управления просмотром данных, хранящихся в памяти устройства.
  • ЖК-дисплей, предназначен для отображения информации считанной со счетчика и хранимой в памяти устройства.
  • Узел ЕЕПРОМ – это узел энергонезависимой памяти, предназначен для хранения считанных со счетчика данных.

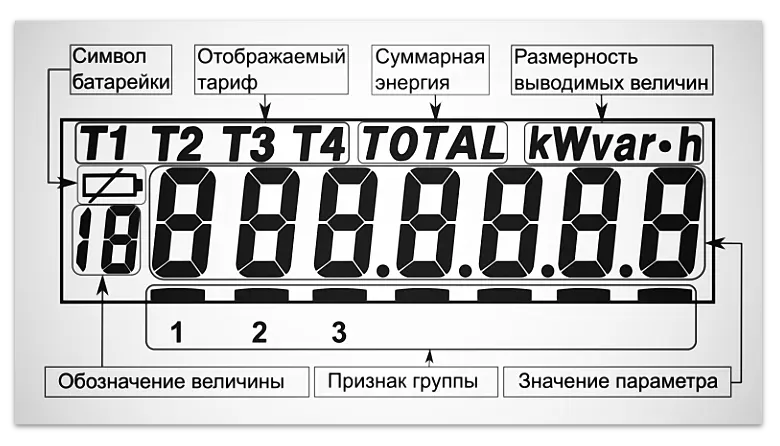

Общий вид ЖКИ устройства считывания счетчика СЕ 901 (Энергомера)
Общий вид ЖКИ устройства считывания счетчика СЕ 901 (Энергомера)

СЕ 901 имеет несколько режимов работы:

  • активный – устройство ожидает ввода команд с клавиатуры;
  • считывание данных со счетчика;
  • энергосбережение;
  • выключено.

Электропитание

Питание устройства осуществляется от внешнего источника постоянного тока – 5 В, подключаемого через разъем мини-USB и от двух элементов питания (типоразмер АА) с номинальным напряжением 1,5 В.

⇲ Устройства считывания СЕ 901 с питанием от элементов питания (типоразмер АА) поставляются по отдельному заказу.

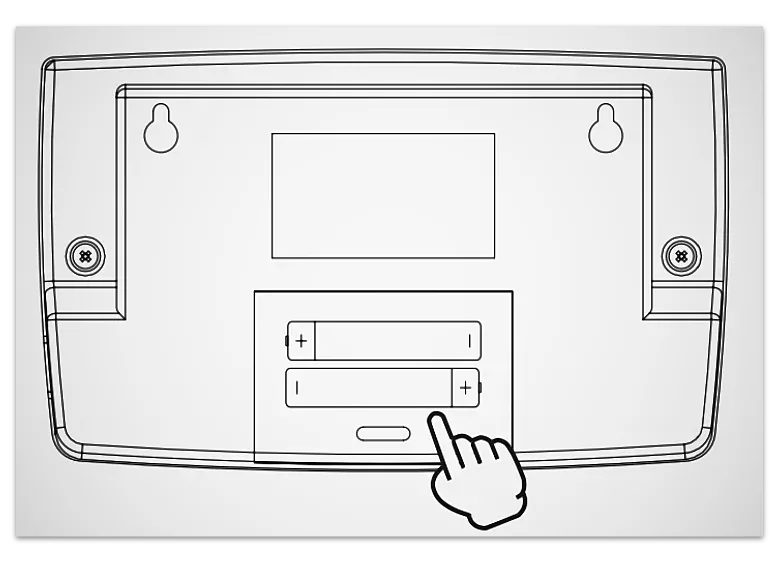

Установка элементов питания устройства считывания счетчиков СЕ 901 (Энергомера)
Установка элементов питания устройства считывания счетчиков СЕ 901 (Энергомера)

Потребляемый устройством ток не более:

  • 100 мА – в режиме считывания данных со счетчика;
  • 1 мА – в активном режиме;
  • 70 мкА – в режиме энергосбережения;
  • 40 мкА – в выключенном состоянии.

Устройство обеспечивает считывание информации со счетчика электрической энергии через RF интерфейс и обеспечивает обмен данными с компьютером через USB интерфейс. СЕ 901 обеспечивает хранение считанной со счетчиков информации в памяти данных при выключенном питании.

Основная допускаемая погрешность хода часов при нормальной температуре ± 1,5 с/сут. Питание часов реального времени осуществляется от элементов питания (типоразмер АА). Продолжительность работы часов от одного комплекта элементов питания не менее 1 года.

Снятие показаний электроэнергии с прибора учета

  1. Нажмите на кнопку «ПРОСМОТР» на устройстве.
  2. Подождите пока устройство соединиться со счетчиком. На ЖКИ будут отображены показания электроэнергии.

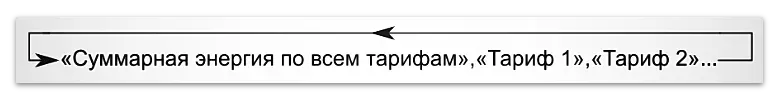

  3. Смена кадров выполняется кнопкой «ПРОСМОТР». Порядок переключения показан на рисунке ниже:
    Смена кадров показаний электроэнергии счетчика СЕ901

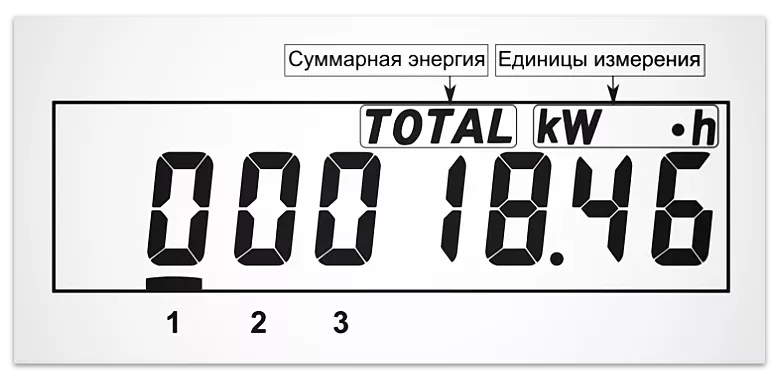

    На экране отображаются показания электроэнергии, накопленные нарастающим итогом суммарно по всем тарифам в киловатт-часах:показания электроэнергии, накопленные нарастающим итогом суммарно по всем тарифам

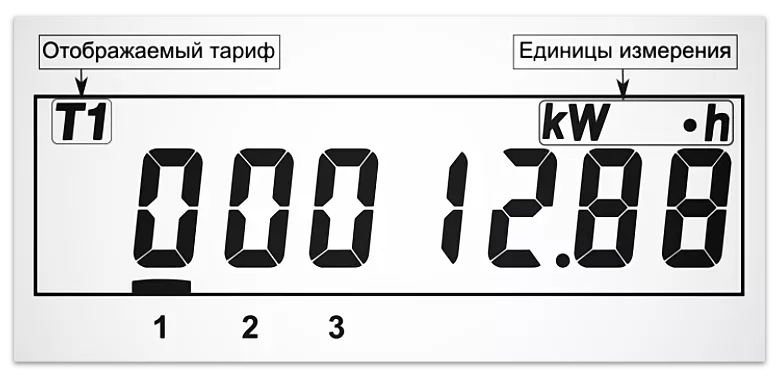

    На экране отображаются показания электроэнергии нарастающим итогом по тарифу 1 в киловатт-часах:

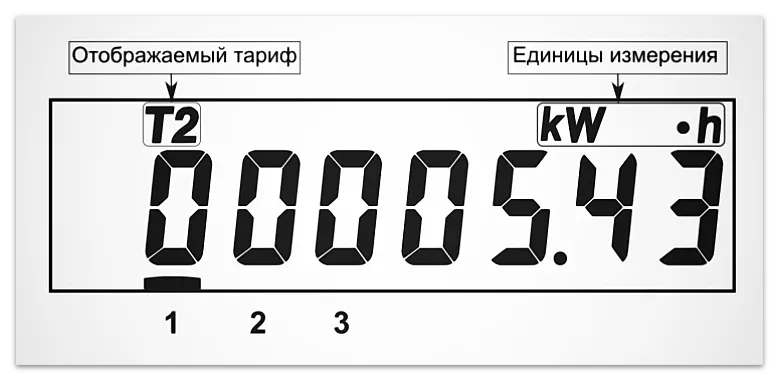

    показания электроэнергии нарастающим итогом по тарифу 1На экране отображаются показания электроэнергии нарастающим итогом по тарифу 2 в киловатт-часах:показания электроэнергии нарастающим итогом по тарифу 2
  4. После снятия показаний, через 60 секунд бездействия устройство переходит в режим энергосбережения. Для выхода из режима нажмите на любую кнопку и дождитесь повторного подключения.

⇨ Рекомендуем ознакомиться с дополнительной информацией по данному прибору:

  • Снятие показаний счетчика
  • Просмотр информации на ЖК-дисплее
  • Инструкция по программированию
  • Возможные неисправности и способы их устранения
