Архивный считыватель Взлет АСДВ-020

Архивный считыватель Взлет АСДВ-020

Преобразователь измерительный «ВЗЛЕТ АС» (адаптер сигналов) исполнения АСДВ-020 – архивный считыватель данных (АСД) предназначен для сбора архивной измерительной информации с приборов контроля и учета, выпускаемых фирмой «Взлет» и рядом других фирм, и последующей передачи в систему анализа и подготовки отчетов, построенной на базе программного комплекса «Взлет СП».

Архивный считыватель данных Взлет АСДВ-020 допускается использовать для сбора архивной информации с приборов коммерческого учета.


Хотите купить тепловычислитель ТСРВ или расходомер ЭРСВ (Взлёт)? Нужны оптовые ценыОтправьте заявку и реквизиты компании. С нас обратный звонок и выгодное предложение.

Функции устройства

Взлет АСДВ-020 позволяет:

  • вводить в память с персонального компьютера (ПК) с установленной операционной системой Windows 7 SP1 и выше задание на считывание измерительной информации, хранящейся в архивах прибора контроля и учета (ПКУ), за требуемый промежуток времени;
  • считывать и сохранять в энергонезависимой памяти архивные данные от нескольких приборов различных типов; – выгружать записанные в памяти архивные данные в ПК через последовательный интерфейс.

Кроме того архивный считыватель АСДВ-020 выполняет следующие функции:

  • обозначает драйвер, обеспечивающий обмен данными с прибором соответствующего типа;
  • запоминает драйвер, с помощью которого осуществлялось последнее считывание архивных данных;
  • определяет объем свободной памяти, необходимой для записи архивных данных;
  • контролирует работу канала связи «ПКУ – АСД», процесс записи архивных данных, а также уровень заряда источников питания;
  • выдает соответствующий световой и звуковой сигнал в случае возникновения неисправностей в линии связи «ПКУ – АСД», ошибок при считывании архивных данных, а также в случае исчерпания объема памяти для записи архивных данных либо при низком уровне заряда источников питания;
  • позволяет остановить (при необходимости) и повторно возобновить считывание архивных данных из прибора без потери уже записанной информации.

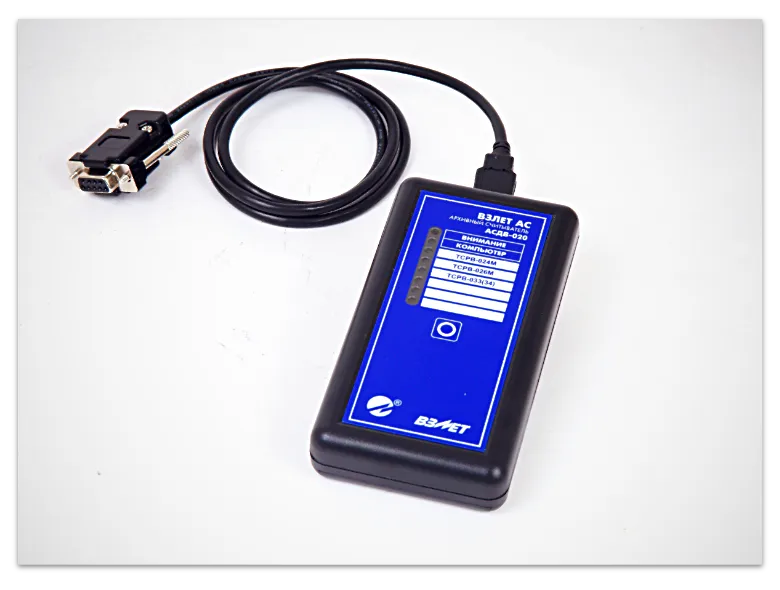

Взлет АС архивный считыватель АСДВ 020
Взлет АС архивный считыватель АСДВ 020

Технические характеристики

Технические характеристики архивного считывателя АСДВ-020 приведены в таблице:

Наименование параметраЗначение параметра
Количество обслуживаемых типов приборов после загрузки задания, шт. до 6
Количество обслуживаемых приборов (до предельного заполнения энергонезависимой памяти), шт.до 30
Емкость энергонезависимой памяти, Мбайт2
Максимальная скорость выгрузки данных в ПК, Кбит/с115
Среднее время непрерывной работы в режиме считывания от одного комплекта батареек не менее, ч160
Время сохранности архивных и установочных данных не менее, мес. (при отключении питания)12
Питание устройствадве батарейки, тип АА по 1,5 В
Габаритные размеры, мм135 × 70 × 24
Масса не более, г 359
Степень защиты по ГОСТ 14254IP42
Средняя наработка на отказ, ч75 000
Средний срок службы, лет12
Основные технические характеристики Взлет АСДВ-020

При выпуске из производства в АСДВ-020 устанавливаются драйверы для работы с различными тепловычислителями, расходомерами, корректорами газа и электросчетчиками, как производства фирмы «Взлет», так и сторонних производителей. Набор драйверов расширяется по мере выпуска фирмой новых приборов, а также включением в него приборов сторонних производителей. Использование нового пакета драйверов не требует аппаратной доработки ранее приобретенного АСД.

Длина кабеля связи по интерфейсу RS-232 – не менее 0,9 м. Специальные средства для подключения АСДВ-020 к приборам сторонних производителей (адаптеры, переходники и т.д.) необходимо заказывать у производителей данных приборов.

Программы для настройки

  • «Настройка адаптера АССВ-030, АССВ-031 ПР, АСЕВ-040 и АСДВ-020 на базе Взлет СП4» – сервисная программа для конфигурирования АСД, ввода задания, определения свободного объема памяти, приема, сжатия и выгрузки архивных данных. Порядок работы с программой описан в ее встроенной справочной системе. Рабочее окно программы после установки и запуска на ПК – «Взлет СП. Настройка АСДВ-020»
  • «Взлет СП 4» – программа, объединяющая в единую информационно-измерительную систему компьютеры и приборы учета и контроля различного назначения.

Устройство архивного считывателя

Конструктивно АСДВ-020 выполнен в виде отдельного блока, в пластиковом корпусе которого находится плата с электронными компонентами:

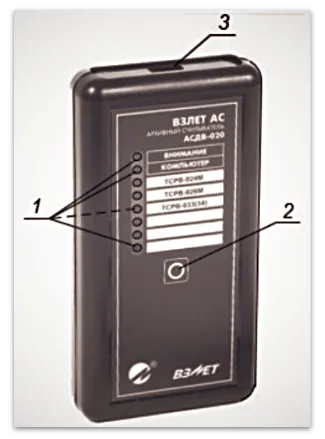

Вид преобразователя измерительного «ВЗЛЕТ АС» исполнения АСДВ-020
Вид преобразователя измерительного «ВЗЛЕТ АС» исполнения АСДВ-020
  1. светодиодные сигнализаторы;
  2. кнопка управления;
  3. разъем подключения кабеля связи.

На передней панели корпуса вдоль ее левой стороны располагаются 8 светодиодных сигнализаторов (1).

Из них первый сверху имеет свечение красного цвета и включается при возникновении отклонений от штатного режима работы. Справа от этого сигнализатора нанесена надпись «ВНИМАНИЕ».

Второй сверху сигнализатор имеет свечение желтого цвета и включается при задействовании драйвера, обеспечивающего обмен данными с ПК. Справа от этого сигнализатора нанесена надпись «КОМПЬЮТЕР».

Остальные шесть сигнализаторов имеют свечение зеленого цвета. Надписи справа от сигнализаторов обозначают условные наименования драйверов, обеспечивающих информационный обмен с ПКУ.

В центре передней панели расположена кнопка управления (2). На верхней (торцевой) стенке корпуса находится разъем USB-A (3) для подключения кабеля связи с ПКУ. АСД подключается к ПКУ по интерфейсу RS-232.

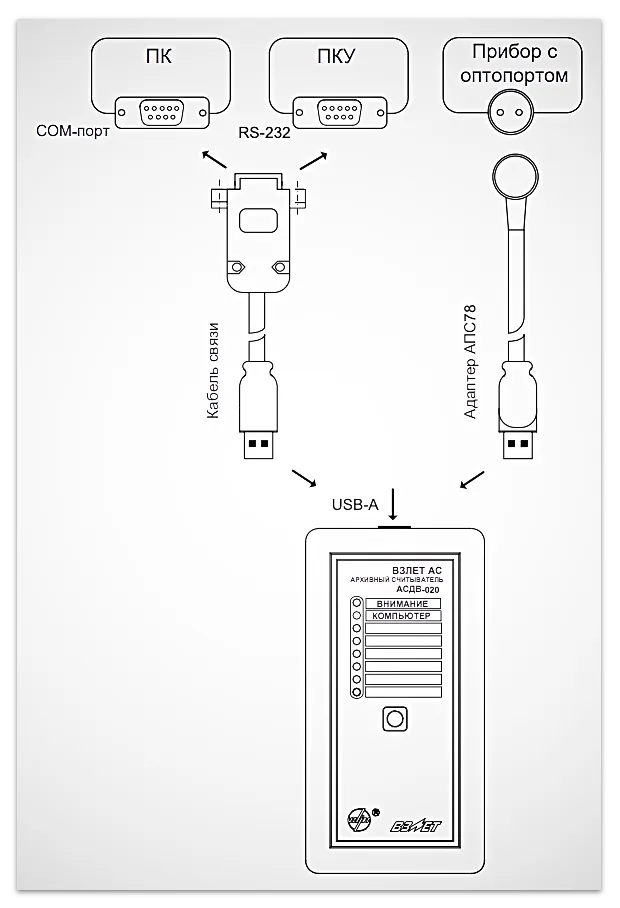

Подключение архивного считывателя Взлет АСДВ-020 к ПК, приборам контроля и учета
Подключение архивного считывателя Взлет АСДВ-020 к ПК, приборам контроля и учета

Подключение АСД к тепловычислителям и корректорам газа производства фирмы «Логика», имеющим оптопорт, осуществляется с использованием адаптера АПС78, который заказывается у производителя приборов. К ПК архивный считыватель подключается через СОМ-порт.

Цена

 Цена за накопительный пульт Взлет АСДВ-020, согласно официального прайса завода, указана в рублях, без учета НДС. Прайс-лист актуален на дату публикации статьи.

НаименованиеЦена, руб. без НДС
Архивный считыватель Взлет АСДВ-0209 700
Цена – блок питания считыватель данных Взлет АСДВ-020 (прайс-лист)
