Устройство считывающее мобильное УСМ-3

Устройство считывающее мобильное УСМ-3 для ТМК-Н Промприбор (Калуга)

Устройство УСМ-3 предназначено для чтения архивных данных тепловычислителей ТМК-Н, в составе теплосчетчика ТС.ТМК-Н, а также блоков индикации БИ (вычислителей МК–Н) производства ЗАО НПО «Промприбор» г. Калуга и их временного хранения для последующего переноса на персональный компьютер (ПК).

Считывание данных с тепловычислителей (блоков индикации) осуществляется через
интерфейс RS-232 (с использованием кабеля-удлинителя RS-232) или через бесконтактный интерфейс БИФ (с использованием щупа БИФ). Передача данных на ПК осуществляется через интерфейс RS-232 или USB.

Хотите купить тепловычислитель ТМК-Н или расходомер Мастерфлоу МФ (Промприбор)? Нужны оптовые цены? Отправьте заявку и реквизиты компании. С нас обратный звонок и выгодное предложение.

Технические характеристики

Характеристики мобильного считывающего устройства УСМ-3 приведены в таблице:

ПараметрЗначение
Максимальное число архивов100
Скорость обмена с устройством1200 – 115200 бод
Скорость обмена с ПК1200 – 460800 бод
Габаритные размеры, мм105х75х26,4
Масса (без элементов питания) , г100
Средний срок службы устройства, летне менее 10
Степень защиты УСМ-3 по ГОСТ 14254IP54
Размер внутренней памятидоступно 8 МБ
Технические характеристики накопительного пульта УСМ-3

Электропитание

Питание УСМ-3 осуществляется от двух гальванических элементов (или аккумуляторов) с напряжением 1,5 В (1,25В) типа АА, размещенных в отдельном отсеке корпуса. Время непрерывной работы от одного комплекта гальванических элементов не менее 20ч. Состояние гальванических элементов контролируется и индицируется в процессе работы.

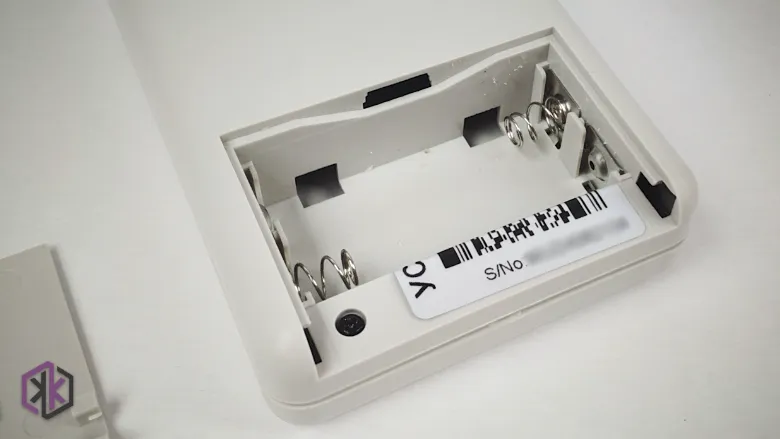

Батарейный блок считывающего устройства УСМ-3
Батарейный блок считывающего устройства УСМ-3

Снижение питания ниже допустимого предела (не менее 1,9 ± 0,1В) индицируется горением светодиода РАЗРЯД БАТАРЕИ. При наличии сигнала РАЗРЯД БАТАРЕИ корректный обмен данными между УСМ-3 и объектом не гарантируется, при этом ранее считанные архивы сохраняются.

В устройстве отсутствует опасный фактор по электробезопасности, т.к. используемое для его питания напряжение не превышает 3 В.

Устройство и режимы работы

Конструктивно мобильное устройство УСМ-3 выполнено в прямоугольном ударопрочном пластмассовом корпусе, на котором расположен разъем RS-232 для подключения к ПК и считывания данных с приборов и разъем mini-USB для подключения к ПК. Лицевая панель, с расположенными на ней органами управления и индикации показана на рисунке:

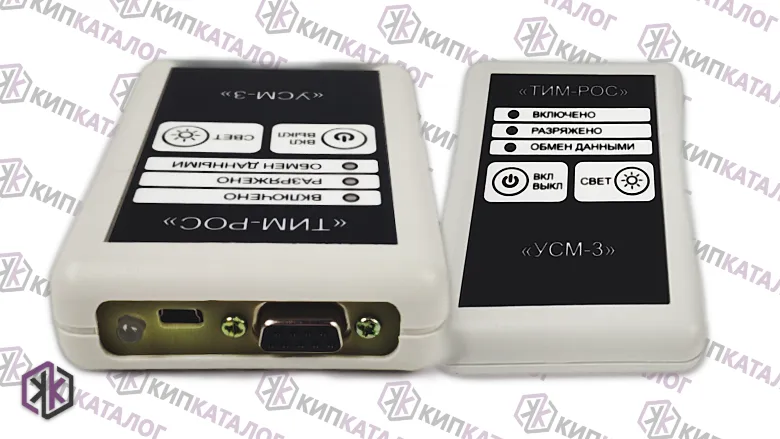

Внешний вид и интерфейсы накопительного пульта УСМ-3
Внешний вид и интерфейсы накопительного пульта УСМ-3

Прием данных осуществляется через 9 контактный разъем интерфейса RS-232 непосредственно с использованием кабеля-удлинителя RS-232, либо через щуп БИФ.

Передача данных на ПК может осуществляться, как через интерфейс RS-232, так и через USB. При работе с ПК по интерфейсу USB питание УСМ-3 осуществляется от ПК, поэтому УСМ-3 включается сразу после подключения кабеля USB, и находится в состоянии обмена все время пока подключен кабель USB.

При работе по интерфейсу RS-232 УСМ-3 (ТИМ-РОС) подключается к ПК с помощью последовательного кабеля RS- 232 и включение УСМ-3 необходимо производить после подключения к ПК и открытия порта. После нажатия кнопки ВКЛ/ВЫКЛ, УСМ-3 выполняет тестирование памяти и внутреннего ПО.

При успешном тесте УСМ-3 выдает один короткий сигнал. После определения подключения к ПК выдается еще один короткий сигнал. Тем самым об успешном подключении к ПК свидетельствуют 2 коротких сигнала. Кнопку ВКЛ/ВЫКЛ необходимо отпускать после звуковых сигналов, для корректного измерения напряжения батарей.

При считывании данных с подключенного прибора первый короткий сигнал означает успешный тест памяти. После этого УСМ-3 начинает поиск подключенного прибора согласно заданному порядку определения приборов. Второй короткий сигнал означает, что подключенный прибор опознан и УСМ-3 перешел в режим считывания о чем свидетельствует также мигание светодиода ПРИЕМ / ПЕРЕДАЧА.

По завершении считывания УСМ-3 выдаст звуковой сигнал в зависимости от результата и автоматически отключит питание. Расшифровка звуковых сигналов приведена в таблице. Архив записывается в память только после успешного завершения операции считывания.

В режиме считывания короткое нажатие на кнопку ВКЛ/ВЫКЛ приведет к сбросу УСМ-3 и операция считывания данных начнется сначала. Нажатие с удержанием (2 с) на кнопку ВКЛ/ВЫКЛ приведет к выключению УСМ-3.

УСМ-3 оснащен светодиодным излучателем, который активируется на время удержания в нажатом виде кнопки «СВЕТ». После ее опускание свет отключается.

⇲ Устройство УСМ-3 (ТИМ-РОС) имеет ряд сервисных настроек, которые могут быть изменены пользователем с помощью сервисного ПО «Конфигуратор приборов». С помощью этого ПО может быть прочитано состояние памяти УСМ-3, очищена память УСМ-3, настроен порядок определения подключаемых к УСМ-3 приборов перед считыванием архива.

Подключение к ПК

Подключить устройство к ПК. При наличии на ПК 9-ти контактного разъема СОМ –порта – подключение УСМ-3 производится через кабель – удлинитель RS-232 согласно рисунку:

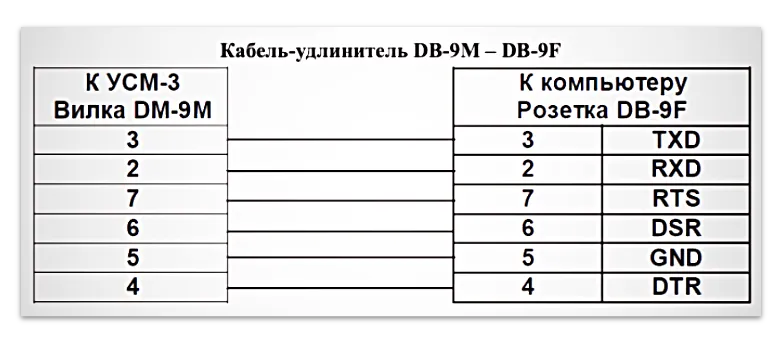

Схема распиновки кабеля RS232 DB-9M – DB-9F для подключения УСМ-3 (ТИМ-РОС)
Схема распиновки кабеля RS232 DB-9M – DB-9F для подключения УСМ-3 (ТИМ-РОС)

Возможно подключение УСМ 3 к ПК по USB интерфейсу. Для этого необходимо использовать USB кабель USB A – mini-USB B.

Загрузить в ПК программу МЕНЕДЖЕР ДАННЫХ и произвести очистку памяти устройства (для работы выбирать устройство УС-Н2). Если для подключения используется USB интерфейс, то необходимо установить драйвер (ссылка ниже).

USB драйвер распознается операционной системой автоматически, в ином случае необходимо запустить программу установки драйвера. После установки драйвера УСМ3 будет определено операционной системой ПК как COM-порт.

Чтение данных

Для чтения архивных данных с блока индикации БИ-02, БИ-03, ТМК-Н20, ТМК-Н30,ТМК-Н100 ТМК- Н120 ТМК-Н130 следует подключить УСМ-3 к прибору с помощью кабеля–удлинителя RS-232. Нажать кнопку ВКЛ/ВЫКЛ и дождаться завершения процесса.

Для чтения архивных данных с тепловычислителя ТМК-Н2, ТМК-Н3, ТМК-Н12, ТМК-Н13 или блока индикации БИ-01 (вычислителей МК-Н) следует использовать дополнительный переходник – щуп БИФ. Подключить щуп БИФ к УСМ-3 через интерфейс RS-232, сам щуп установить в крайний левый штуцер вычислителя до упора и слегка зажать его при помощи гайки штуцера. Нажать кнопку ВКЛ/ВЫКЛ и дождаться завершения процесса.

⇲ Дополнительно ознакомьтесь со статьей – Перенос данных в ПК с помощью программы МЕНЕДЖЕР ДАННЫХ

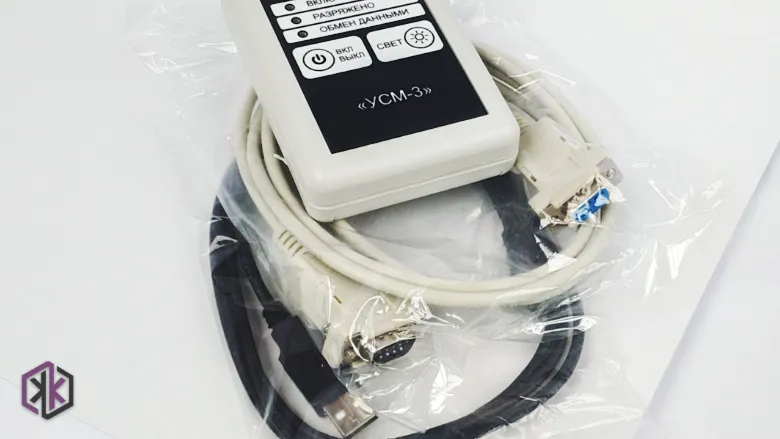

Устройство считывающее мобильное УСМ-3 комплект поставки (кабелей RS232 и USB)
Устройство считывающее мобильное УСМ-3 комплект поставки (кабелей RS232 и USB)

Цена

 Цена за устройство переноса данных УСМ-3, согласно официального прайса завода, указана в рублях, без учета НДС. Прайс-лист актуален на дату публикации статьи.

НаименованиеЦена, руб. без НДС
Переносное устройство считывания информации УСМ-3 с программным обеспечением для считывания информации с БИ-01, БИ-02, БИ-03, ТМК-Н (база данных по приборам, отчеты, поддержка информационной сети)8 600
Цена – Устройство УСМ-3 (прайс-лист)
