Конфигурирование и настройка АСДВ-020

Конфигурирование и настройка считывателя Взлет АСДВ-020

При работе с архивным считывателем данных Взлет АСДВ-020 (АДС) следует также руководствоваться эксплуатационной документацией на соответствующий прибор контроля и учета, описанием порядка работы с приложениями программного комплекса «Взлет СП» или сервисной программой «Взлет СП. Настройка АСДВ-020».

Перед началом работ с архивным считывателем необходимо проверить наличие источников питания в батарейном отсеке и правильность их подключения.


Хотите купить тепловычислитель ТСРВ или расходомер ЭРСВ (Взлёт)? Нужны оптовые ценыОтправьте заявку и реквизиты компании. С нас обратный звонок и выгодное предложение.

Конфигурирование АСДВ-020

Конфигурирование заключается в выборе и загрузке необходимых драйверов в архивный считыватель с последующей настройкой их параметров: диапазона скоростей связи, числа повторных запросов на считывание, периода считывания данных.

Для выполнения конфигурирования архивный считыватель следует подключить к СОМ-порту ПК кабелем связи и запустить программу «Взлет СП. Настройка АСДВ-020». Откроется окно программы со вкладкой «Конфигурация».

Вид вкладки «Конфигурация» программы «Взлет СП. Настройка АСДВ-020»
Вид вкладки «Конфигурация» программы «Взлет СП. Настройка АСДВ-020»

Во вкладке «Конфигурация» после нажатия кнопки «⇦» (Чтение конфигурации) возможен просмотр текущего состава драйверов и значений их настроечных параметров.

Рекомендуемые значения параметров драйверов устанавливаются после нажатия кнопки «По умолчанию». Для записи в память АСД отредактированных значений настроечных параметров следует нажать кнопку «⇨» (Запись конфигурации).

⚠ При изменении состава драйверов и их настроек происходит очистка всех ранее сохраненных в памяти считывателя АСДВ-020.

Загрузка и удаление драйверов

При выпуске из производства в архивный считыватель загружаются драйверы, позволяющие выполнять обмен данными с тепловычислителями и расходомерами производства фирмы «Взлет», а также с приборами учета других производителей. Кроме того, пользователь может добавить три любых драйвера к уже загруженным в АСД либо изменить состав драйверов на любом этапе работы.

Выбор требуемого наименования добавляемого драйвера возможен из списка, раскрывающегося после нажатия на кнопку «↓» расположенную на правой границе поля с наименованием драйвера.

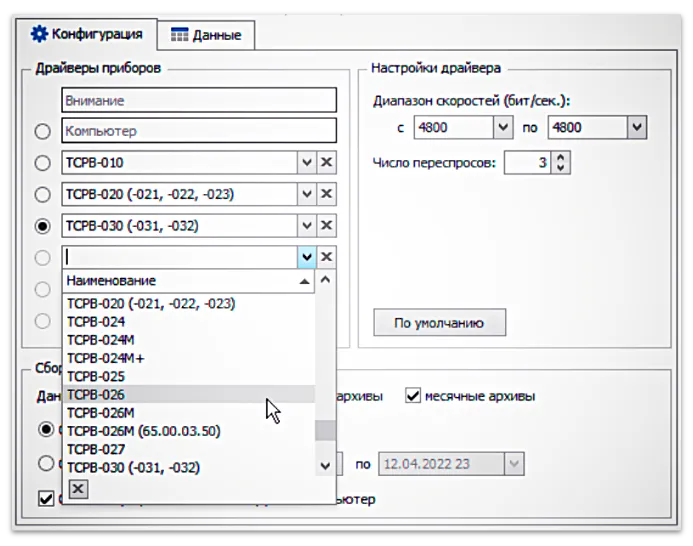

Выбор наименования драйвера во вкладке «Конфигурация»
Выбор наименования драйвера во вкладке «Конфигурация»

Для удаления драйвера следует нажать кнопку «Х», расположенную на правой границе поля с наименованием удаляемого драйвера.

Скорость обмена данными

Если по условиям эксплуатации в приборах одного типа установлены различные значения скорости обмена, то соответствующему драйверу следует указать возможный диапазон значений скорости. На этапе соединения с прибором считыватель Взлет вначале будет пытаться установить связь со скоростью, имеющей максимальное значение.

Число повторных запросов

Каждому драйверу задается предельное число повторных запросов для установления связи с приборами учета. Некоторые приборы при обмене данными на высоких скоростях могут пропускать запросы АСДВ-020, что приводит к необходимости их повторения.

Период сбора данных

В АСД период сбора архивных данных можно задавать:

  • указав дату и время начала и окончания периода;
  • указав глубину считывания. В этом случае Взлет АСД по текущей дате и времени, а также заданной глубине, автоматически определит период считывания. Глубина считывания ограничена 127 днями. Если архивные данные считываются регулярно, то назначение «глубины» удобнее, поскольку не потребуется повторная настройка АСДВ-020.

Запись конфигурации

После определения состава драйверов и их параметров нажатием кнопки «⇨» (Запись конфигурации) запускается процесс их сохранения в памяти АСД.

Если запись установочных параметров по каким-либо причинам не завершилась (произошло зависание ПК, отключение его питания), АСД продолжит оставаться в режиме настройки, когда возможно только его конфигурирование. Но при этом АСД не будет реагировать на нажатие кнопки управления. А светодиод выбора компьютера каждые 2 секунды будет отключаться примерно на 0,1 секунды. В этой ситуации следует повторить (продолжить) процедуру записи установочных параметров после устранения причин, препятствующих проведению записи.

Если предполагается, что процесс записи не будет продолжен еще в течение некоторого продолжительного промежутка времени, то следует извлечь источники питания из батарейного отсека, т.к. в режиме настройки автоматическое отключение АСД не предусмотрено. При последующей установке источников питания архивный считыватель сразу перейдет в состояние готовности записи установочных параметров.

После завершения конфигурирования АСД пользователь может прикрепить наклейки с условными наименованиями за- груженных драйверов (приборов, с которыми драйверы обеспечивают обмен данными) рядом с соответствующими светодиодными сигнализаторами.
