Считывание данных с приборов учета на АСДВ-020

Считывание данных приборов учета с помощью Взлет АСДВ-020

Для того, чтобы считать данные с приборов учета на Взлет АСДВ-020 (архивный считыватель данных Взлет) необходимо подключить его к прибору учета энергоресурса соответствующим кабелем, включить питание АСД и выбрать требуемое наименование драйвера (прибора).

⚠ Перед загрузкой архивных данных необходимо произвести конфигурирование считывателя >> смотреть инструкцию

Выбор наименования драйвера (прибора) производится короткими нажатиями на кнопку управления. При этом последовательно сверху вниз включаются и отключаются светодиодные сигнализаторы. Процесс циклически повторяется после то- го, как будет включен самый нижний светодиодный сигнализатор.

Кнопку нажимают до тех пор, пока не будет включен сигнализатор рядом с требуемым наименованием драйвера (прибора).

⇲ Подключение АСДВ-020 к приборам СПТ942, СПТ961, СПГ741 и СПГ761 может осуществляться с помощью оптического соединителя АПС78, который используется вместо штатного кабеля. Установив АПС78, следует сначала выбрать тип прибора, затем включить оптопорт прибора и далее запустить считывание. Включение оптопорта осуществляется через приборное меню, как описано в руководстве по эксплуатации соответствующего прибора.


Хотите купить тепловычислитель ТСРВ или расходомер ЭРСВ (Взлёт)? Нужны оптовые ценыОтправьте заявку и реквизиты компании. С нас обратный звонок и выгодное предложение.

Запуск процедуры считывания

Для запуска процедуры считывания кнопку управления нажимают и удерживают в нажатом положении до появления звуковой сигнализации, сопровождающей процесс считывания архивных данных – коротких повторяющихся сигналов с низкой частотой следования. При этом начинает мигать светодиодный сигнализатор рядом с выбранным наименованием драйвера (прибора).

Продолжительность процесса считывания может составлять от 5 до 10 минут в зависимости от типа прибора, вида считываемых архивных данных и заданного периода сбора архивных данных.

Останов и возобновление процесса считывания

Остановить (в случае необходимости) начавшийся процесс считывания возможно, нажав и отпустив кнопку управления АСД. Будет выдан длительный звуковой сигнал, обозначающий прекращение считывания. Светодиодный сигнализатор рядом с выбранным наименованием драйвера перейдет в режим постоянного свечения.

Одновременно на 4 секунды включится сигнализатор красного цвета «ВНИМАНИЕ» – свидетельство того, что процесс считывания не был завершен. Считанные к этому моменту времени архивные данные будут сохранены в памяти АСД.

Для возобновления процесса необходимо повторить процедуру запуска считывания. При этом процесс считывания будет запущен с начала.

Останов процесса считывания данных с тепловычислителей может произойти и в случае возникновения ошибок при обмене данными (см. статью >> Индикация ошибок). При этом светодиодный сигнализатор, обозначающий выбранное наименование драйвера, перейдет в режим постоянного свечения, включится сигнализатор «ВНИМАНИЕ» и будут выданы короткие звуковые сигналы с высокой частотой следования. Далее возможно:

  • Повторить процедуру запуска считывания, нажав и удерживая в нажатом положении кнопку управления. Процесс считывания будет запущен с того места, где произошел его останов;
  • Прекратить процесс считывания, нажав и отпустив кнопку управления. Если после этого вновь запустить процедуру считывания, то процесс будет запущен с начала.

Окончание процесса считывания

Окончание процесса считывания (согласно введенному заданию) происходит автоматически и сопровождается длительным звуковым сигналом. Мигание светодиодного сигнализатора, обозначающего выбранное наименование драйвера (прибора), прекращается и он остается во включенном состоянии.

⇲ Поскольку устройство Взлет АСДВ-020 запоминает последний выбранный драйвер, то при считывании архивных данных из однотипных приборов процедуры включения АСД и запуска считывания можно объединить: после подключения кабеля связи к очередному ПКУ кнопку управления необходимо нажать и не отпускать, пока не начнется процесс считывания.

Определение объема свободной памяти

В промежутке между сеансами считывания возможно определить объем свободной памяти АСД. Для этого необходимо в качестве абонента выбрать компьютер (включить сигнализатор «КОМПЬЮТЕР»), нажать и удерживать в нажатом положении кнопку управления (как при запуске процесса считывания).

После чего в течение примерно одной секунды должны включаться светодиодные сигнализаторы драйверов. Каждый включенный сигнализатор соответствует 1/6 части общего объема памяти, доступного для записи.

Например, если из шести светодиодных сигнализаторов включились только два последних, то значит 1/3 памяти свободна. Если включился только сигнализатор «ВНИМАНИЕ», а драйверные сигнализаторы остались в отключенном состоянии, то размер свободной памяти составляет менее 1/6 части от общего объема.

Точно определить размер свободной памяти можно с помощью программы «Взлет СП. Настройка АСДВ-020». После соединения с компьютером и включения архивного считывателя достаточно открыть вкладку Данные и нажать кнопку «⇦» (Чтение конфигурации).

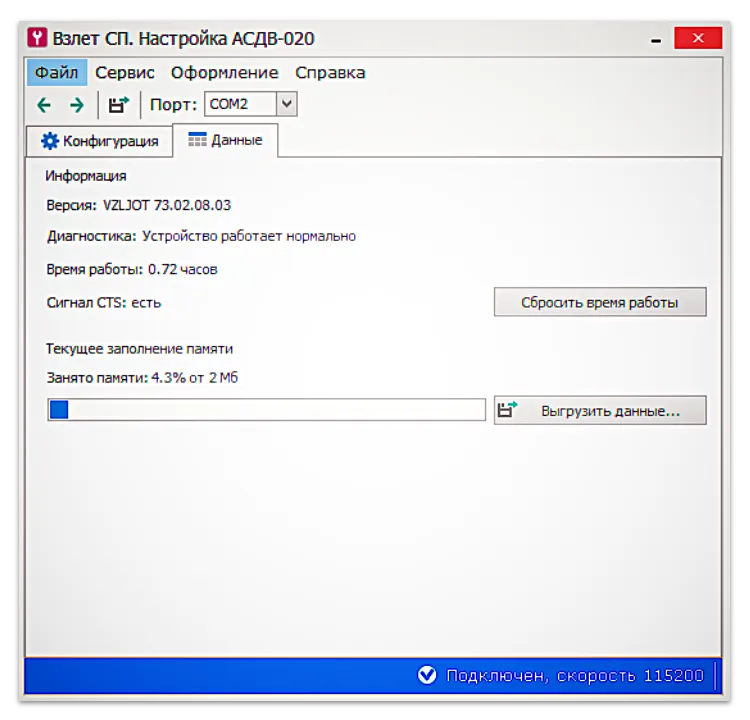

Вид вкладки «Данные» программы «Взлет СП. Настройка АСДВ-020»
Вид вкладки «Данные» программы «Взлет СП. Настройка АСДВ-020»

Выгрузка архивных данных

Для выгрузки архивных данных считыватель следует подключить кабелем связи к СОМ-порту ПК, запустить программу «Взлет СП. Настройка АСДВ-020» и во вкладке Данные нажать кнопку «Выгрузить данные».

Выгрузка архивных данных может быть произведена в перерыве между их считыванием из приборов. При этом не происходит стирание архивных данных, записанных в памяти АСД.

Контроль уровня заряда источников питания

Архивный считыватель данных Взлет после включения осуществляет контроль уровня заряда источников питания. Если он приближается к критическому значению, то включается сигнализатор «ВНИМАНИЕ» и в течение четырех секунд выдаются короткие звуковые сигналы с повышенной частотой следования.

При этом архивный считыватель еще может продолжать работать в течение примерно 1 часа. Однако пользователю следует приготовить сменный комплект источников питания.

В случае, когда уровень заряда источников питания становится ниже критического значения, прекращается включение сигнализаторов и подача звуковых сигналов. Если это произошло в процессе считывания архивных данных, то часть из них может быть потеряна. При этом целостность архивных данных, ранее записанных в энергонезависимую память АСД, не нарушается. Поэтому, после замены источников питания следует повторить сеанс считывания, при котором произошло отключение изделия.

⇲ При установке источников питания необходимо соблюдать полярность в соответствии с маркировкой в батарейном отсеке.

При выполнении считывания архивных данных среднее значение тока потребления не превышает 15 мА. В отключенном состоянии ток минимален, его значение не превышает 100 мкА. Качественные источники питания могут поддерживать работу АСД в режиме считывания не менее 160 часов. АСД подсчитывает общее время нахождения во включенном состоянии. Его значение отображается во вкладке Данные программы «Взлет СП. Настройка АСДВ-020».

Счетчик времени рекомендуется обнулять при замене источников питания, чтобы можно было подобрать наиболее энергоемкий тип батарейки. При длительных перерывах в работе с АСДВ рекомендуется извлечь источники питания из батарейного отсека.
