⎋ Инструкция и схема подключения электропитания электромагнитного расходомера Мастерфлоу МФ (Конвент)

Для питания электромагнитных расходомеров Мастерфлоу МФ (Конвент) допускается использовать внешний источник стабилизированного постоянного напряжения со следующими параметрами:

  • выходное напряжение (11,5 – 15) В ± 1%, при напряжении питающей сети 220 В;
  • ток нагрузки не менее 450 мА.

Подключение МФ к внешнему источнику стабилизированного постоянного напряжения осуществляется при помощи кабеля длиной не более 50 м при сечении проводов не менее 0,3 мм2 , и длиной не более 100 м при сечении проводов не менее 0,6 мм2.

Схема подключения электропитания

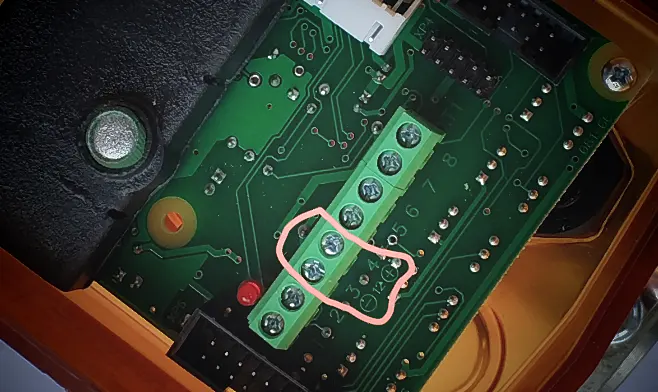

Рисунок 1. Место подключения блока питания Мастерфлоу МФ (Конвент) (разъём XT1)
Изображение 1. Место подключения блока питания Мастерфлоу МФ (Конвент) (разъём XT1)

Электропитание Мастерфлоу МФ (Конвент) осуществляется от внешнего стабилизированного источника постоянного тока с напряжением 12 В, потребляемая мощность не более 7,5 Вт.

Схема разъёма XT1 для подключения блока питания Мастерфлоу МФ (Конвент)
Изображение 2. Схема разъёма XT1 для подключения блока питания Мастерфлоу МФ (Конвент)

Питание платы интерфейса RS-485 осуществляется от внешнего источника постоянного стабилизированного напряжения 7…30 В, потребляемый ток не более 200 мА.

Подключение линии связи Мастерфлоу МФ (Конвент) через интерфейсы RS232 и RS485

Блок питания импульсный БП-12-0,4

Блок питания БП-12-0,45 предназначен для электропитания преобразователей расхода МастерФлоу всех модификаций и типоразмеров, а так же тепловычислителей DIO-99M всех исполнений.

Изображение 3. Блок импульсный БП-12-0,4 для питания расходомера Мастерфлоу МФ (Конвент)
Изображение 3. Блок импульсный БП-12-0,4 для питания расходомера Мастерфлоу МФ (Конвент)

☞ Блок питания БП-12-0,45 не входит в комплект поставки и приобретается отдельно.
