⎋ Схемы и инструкция по подключению выходных цепей датчиков и преобразователей к расходомеру Мастерфлоу МФ 5.2.2 (Конвент).

Приступать к подсоединению электрических цепей расходомера Мастерфлоу МФ (Конвент) следует после окончания монтажных работ. Подключение выходных цепей прибора осуществляется при помощи кабеля (сечение провода не менее 0,3 мм2 ) в соответствии с данным руководством по эксплуатации.

⚠︎ Длина кабеля для импульсного, частотного и токового сигналов не должна превышать 300 м.

Перед подключением преобразователя расхода Мастерфлоу МФ следует развернуть пластиковый корпус электронного блока крышкой к себе, аккуратно открутить винты-саморезы, расположенные в углах крышки и снять крышку.

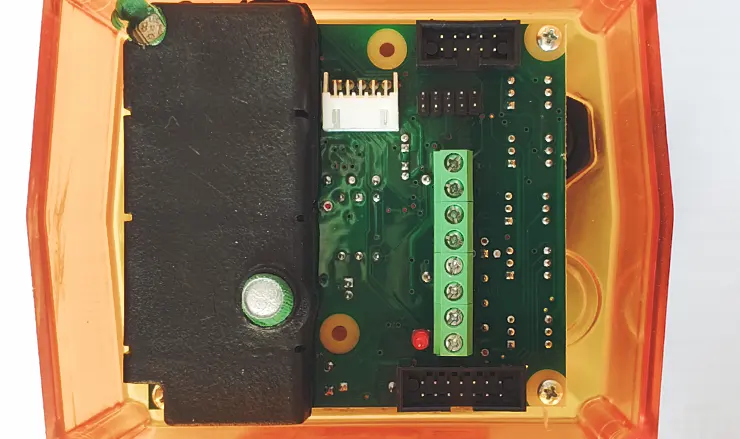

Изображение 1. Электронная плата подключения Мастерфлоу МФ 5.2.2 (Конвент)
Изображение 1. Электронная плата подключения Мастерфлоу МФ 5.2.2 (Конвент)

Ослабить гайку гермоввода и просунуть в отверстие гермоввода кабель. Концы проводов кабеля следует зачистить от изоляции на расстояние не менее 6 мм, затем вставить провод в боковое отверстие клеммной колодки и зажать винтом. Зафиксировать кабель гайкой гермоввода.

⚠︎ Закручивать винты клеммной колодки следует аккуратно, не прилагая значительных осевых усилий, используя отвертку с плоским шлицом 3х0,5 мм.

После подключения проводов к клеммнику ХТ1 проверить укладку уплотнительного жгута на крышке прибора, при этом не допускается наличие его разрывов, наложений или перекручивания. По завершении подключений установить крышку на корпус электронного блока и плотно зажать при помощи четырех винтов-саморезов.

Для электромонтажа использовать только кабели круглого сечения. Внешний диаметр используемого кабеля по изоляции должен быть в пределах 3,5…5,5 мм. В один гермоввод прокладывается только один кабель, после чего гайка гермоввода должна быть плотно зажата. После выполнения необходимых подключений развернуть пластиковый корпус в рабочее положение.

⚠︎ По завершении электромонтажа во избежание разрыва соединительных проводов разворачивать корпус электронного модуля запрещается!

Для защиты от механических воздействий, провода рекомендуется помещать в кабельканалы, либо в жесткие или гофрированные трубы. При высоком уровне индустриальных помех, а также в случае длинных кабельных линий (более 100 м), монтаж рекомендуется выполнять экранированным кабелем.

Заземление экранированного кабеля допускается только с одной стороны (со стороны внешнего устройства). Цепи питания переменного тока следует прокладывать отдельно от сигнальных цепей преобразователя на расстоянии не менее 50 мм.

Подключение линии связи Мастерфлоу МФ (Конвент) через интерфейсы RS232 и RS485

Расположение элементов управления и коммутации

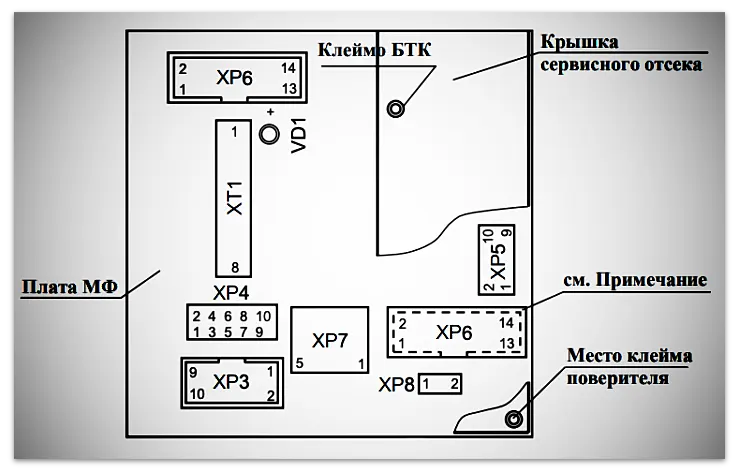

Изображение 2. Схема расположения элементов управления и коммутации платы расходомера Мастерфлоу МФ (Конвент)
Изображение 2. Схема расположения элементов управления и коммутации платы расходомера Мастерфлоу МФ (Конвент)
  • ХР6 – сервисный разъем;
  • ХР7 – разъем для подключения платы интерфейса RS-485 (встроенного блока индикации для преобразователей исполнения «И»);
  • ХР8 – разъем для разрешения записи параметров;
  • VD1 – светодиод, для индикации состояния прибора
  • ХР4 – разъем конфигурации

Обозначение контактов клеммника «ХТ1» и функциональное наименование цепей приведено в таблице:

Изображение 3. Обозначение контактов клеммника ХТ1 и функциональное наименование цепей расходомера Мастерфлоу МФ (Конвент)
Изображение 3. Обозначение контактов клеммника ХТ1 и функциональное наименование цепей расходомера Мастерфлоу МФ (Конвент)

Обозначение контактов вилки «ХР4» приведено в таблице:

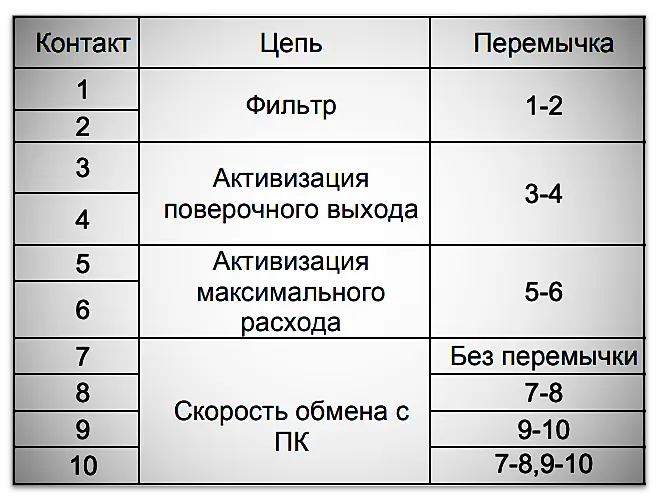

Изображение 4. Обозначение контактов вилки ХР4 на плате Мастерфлоу МФ (Конвент)
Изображение 4. Обозначение контактов вилки ХР4 на плате Мастерфлоу МФ (Конвент)

Функциональное назначение:

  • Контакты 1 и 2 — *Включение фильтра для сглаживания сильных импульсных помех.
  • Контакты 3 и 4 — Задание минимальной цены импульса при поверке импульсного выхода для ускорения процесса на минимальных расходах.
  • Контакты 5 и 6 — Проверка работоспособности импульсного выхода при 6 отсутствии расхода.
  • Контакт 7 — 9600 бод
  • Контакт 8 — 4800 бод
  • Контакт 9 — 2400 бод
  • Контакт 10 — 1200 бод

* — Примечание: при работе фильтра увеличивается инерционность показаний прибора по импульсному, частотному, токовому выходам при резкой смене расхода. Прибор не обладает инерционностью показаний при отключенном фильтре.

Схемы выходных цепей для подключения внешних устройств

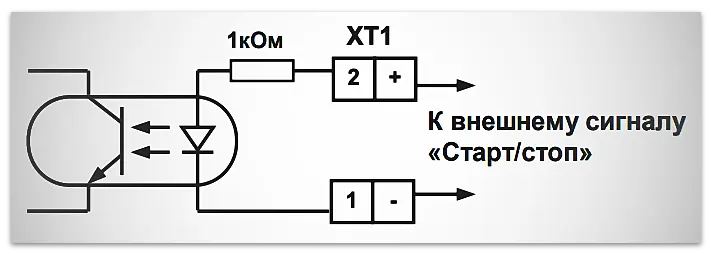

 Изображение 5. Схема входа управления внешними сигналами «Старт/стоп»
Изображение 5. Схема входа управления внешними сигналами «Старт/стоп»

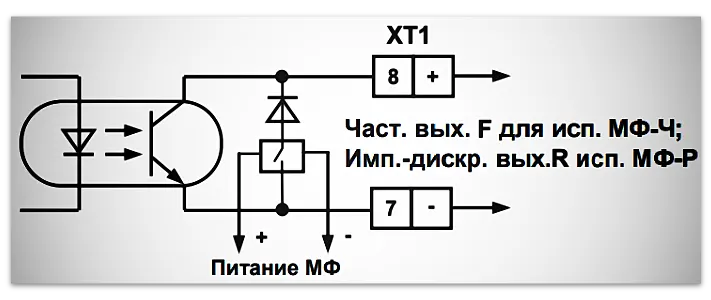

Изображение 6. Схема частотного выхода и импульсно-дискретного выхода R
Изображение 6. Схема частотного выхода и импульсно-дискретного выхода R

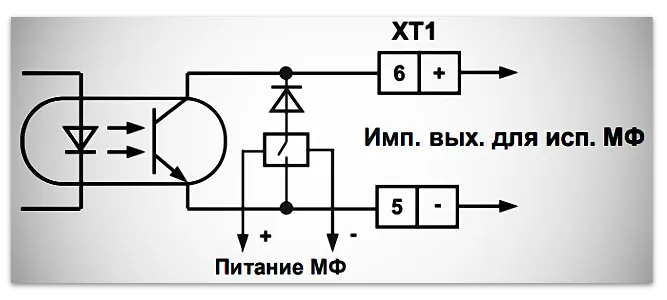

Изображение 7. Схема импульсного выхода для исполнений МФ-5.2 (7.2), МФ-Ч.5.2 (7.2), МФ-ТХ.5.2 (7.2)
Изображение 7. Схема импульсного выхода для исполнений МФ-5.2 (7.2), МФ-Ч.5.2 (7.2), МФ-ТХ.5.2 (7.2)

Примечание: Для выходов, представленных на рисунках 6 и 7, при отсутствии питания преобразователя выходной диод отключен электронной схемой управления.
