⎋ Подключение линии связи для передачи данных через интерфейсы Мастерфлоу МФ 5.2.2 (Конвент).

Интерфейсы RS232, RS485. Токовый выход MFCO-4-20

Электромагнитный расходомер Мастерфлоу МФ (Конвент) имеет возможность передачи данных на персональный компьютер или накопительный пульт через штатный интерфейс RS232 и интерфейс RS485 (приобретается отдельно по доп. заказу).

Преобразователь расхода Мастерфлоу может быть оборудован платой MFCO-4-20 (токовый выход 4…20мА).

Интерфейс RS232

Длина линии связи для передачи данных через интерфейс RS-232 не должна превышать 15 м.

Рисунок 1. Схема обозначения контактов разъема XP3 (вилка IDC-10) для обмена данными через интерфейс RS-232 расходомера Мастерфлоу МФ (Конвент)
Изображение 1. Схема обозначения контактов разъема XP3 (вилка IDC-10) для обмена данными через интерфейс RS-232 Мастерфлоу МФ
  • TXD — контакты 1 и 2
  • GND — контакты 3 и 4
  • RXD — контакты 5 и 6
  • DTR — контакты 7 и 8
  • RTS — контакты 9 и 10

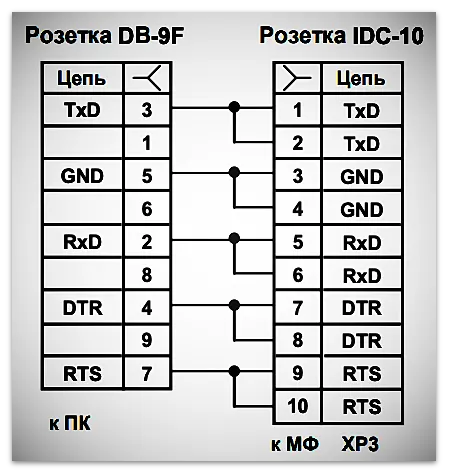

Схема кабеля (распиновка) для подключения расходомера Мастерфлоу МФ к ПК через RS-232 представлена на рисунке:

Схема кабеля (распиновка) для подключения расходомера Мастерфлоу МФ к ПК через RS-232
Изображение 2. Схема кабеля (распиновка) для подключения расходомера Мастерфлоу МФ к ПК через RS-232

☞ Для чтения настроек и распечатки архивных параметров расходомера применяется сервисная программа «МастерФлоу-Сервис» (MFService).

сайт — кип каталог

Изменение скорости передачи данных по RS232

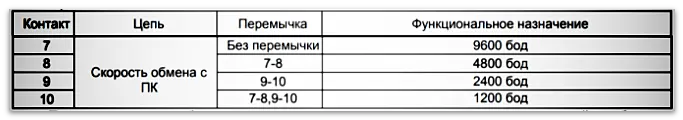

Для изменения скорости обмена данными между расходомером Мастерфлоу МФ и персональным компьютером на вилке ХР4 необходимо переключить джамперы (перемычки) согласно таблицы:

Схема обозначения контактов вилки XP4 для скорости обмена с ПК
Изображение 3. Схема обозначения контактов вилки XP4 для скорости обмена с ПК

Интерфейс RS485

Длина линии связи для передачи данных через интерфейс RS-485 не должна превышать 1500 м.

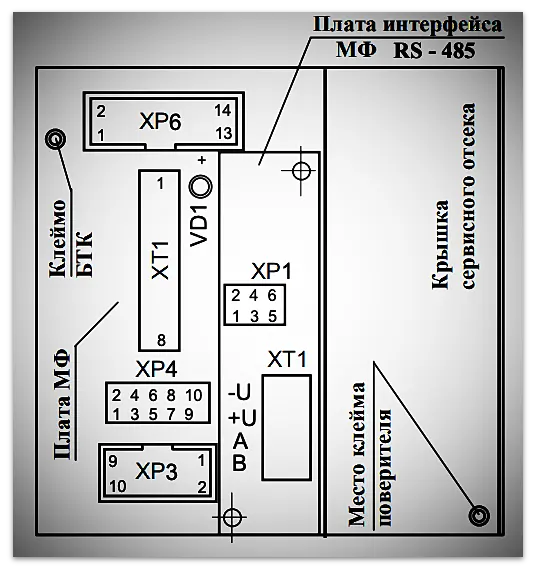

Схема расположения элементов коммутации платы интерфейса Мастерфлоу МФ RS-485
Изображение 4. Схема расположения элементов коммутации платы интерфейса Мастерфлоу МФ RS-485

Обозначение контактов клеммника ХТ1 платы интерфейса МФ RS-485 и джамперов защиты от помех:

  • — U / + U — Питание интерфейса RS485 (7 … 30 В)
  • A / B — клеммы подключения интерфейса RS485 на плате расходомера
  • ХР1 – джамперы платы интерфейса МФ RS-485

Джамперы: 1,:2; :3,:4; :5,:6 устанавливаются на ХР1 платы интерфейса МФ RS-485 все одновременно и предназначены для защиты от помех при отсутствии нагрузки на линии связи.

⚠︎ При наличии нагрузки на линии связи джамперы должны быть удалены.

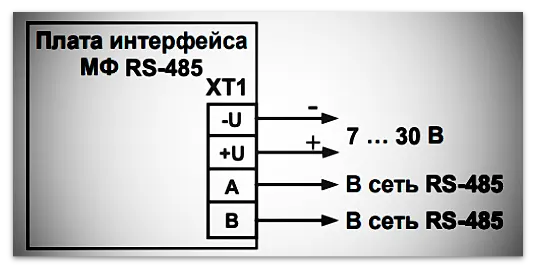

Схема выходных цепей платы интерфейса RS-485 Мастерфлоу МФ
Изображение 5. Схема выходных цепей платы интерфейса RS-485 Мастерфлоу МФ

Токовый выход (Плата MFCO-4-20)

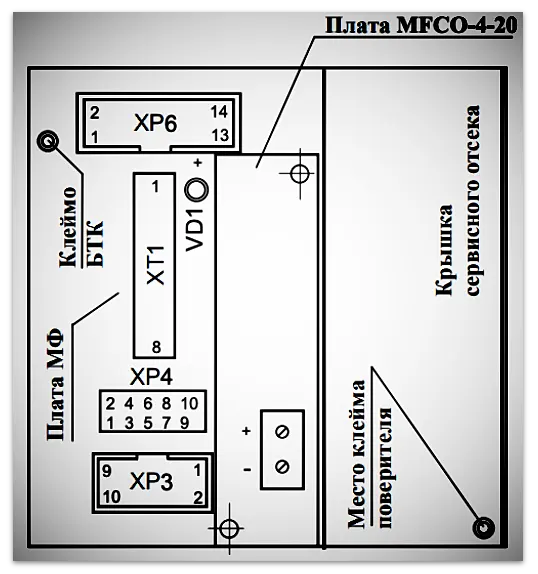

Схема расположения клеммной колодки  для подключения внешних устройств к токовому выходу Мастерфлоу МФ Конвент
Изображение 6. Схема расположения клеммной колодки для подключения внешних устройств к токовому выходу Мастерфлоу МФ Конвент

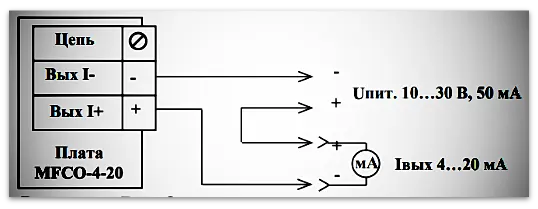

Схема подключения токового выхода модификации МФ-Т2 к внешним устройствам
Изображение 7. Схема подключения токового выхода модификации МФ-Т2 к внешним устройствам
