Электропитание тепловычислителя ТВ7 М

Электропитание ТВ7 осуществляется от встроенной литиевой батареи с номинальным напряжением 3,6 В или от внешнего сетевого блока питания с выходным напряжением 10-16 В и током не менее 100 мА.

➀ Электропитание тепловычислителя ТВ7 М (Термотроник) ➤ Батарея ТВ7 М тип AA, C, D ➤ График разряда батареи ТВ7

Электропитание тепловычислителя ТВ7 М осуществляется от встроенной литиевой батареи с номинальным напряжением 3,6 В или от внешнего сетевого блока питания с выходным напряжением 10-16 В и током не менее 100 мА.

⚠ При пропадании внешнего питания тепловычислитель переходит на работу от встроенной батареи.

При подключении персонального компьютера (ПК) по интерфейсу USB вычислитель ТВ7 М питается от ПК.

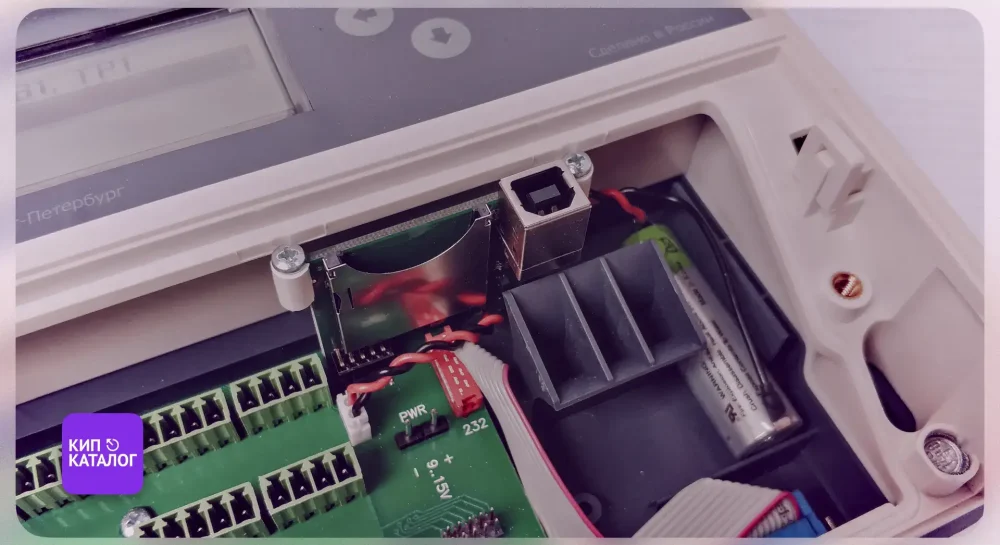

Батарея ТВ7 М

В тепловычислитель ТВ7 М могут устанавливаться батареи 3-х типоразмеров: АА, С и D. В случае автономного питания рекомендуется устанавливать батарею типа С.

При заказе тепловычислителя с внешним источником питания устанавливается батарея АА, независимо от модели.

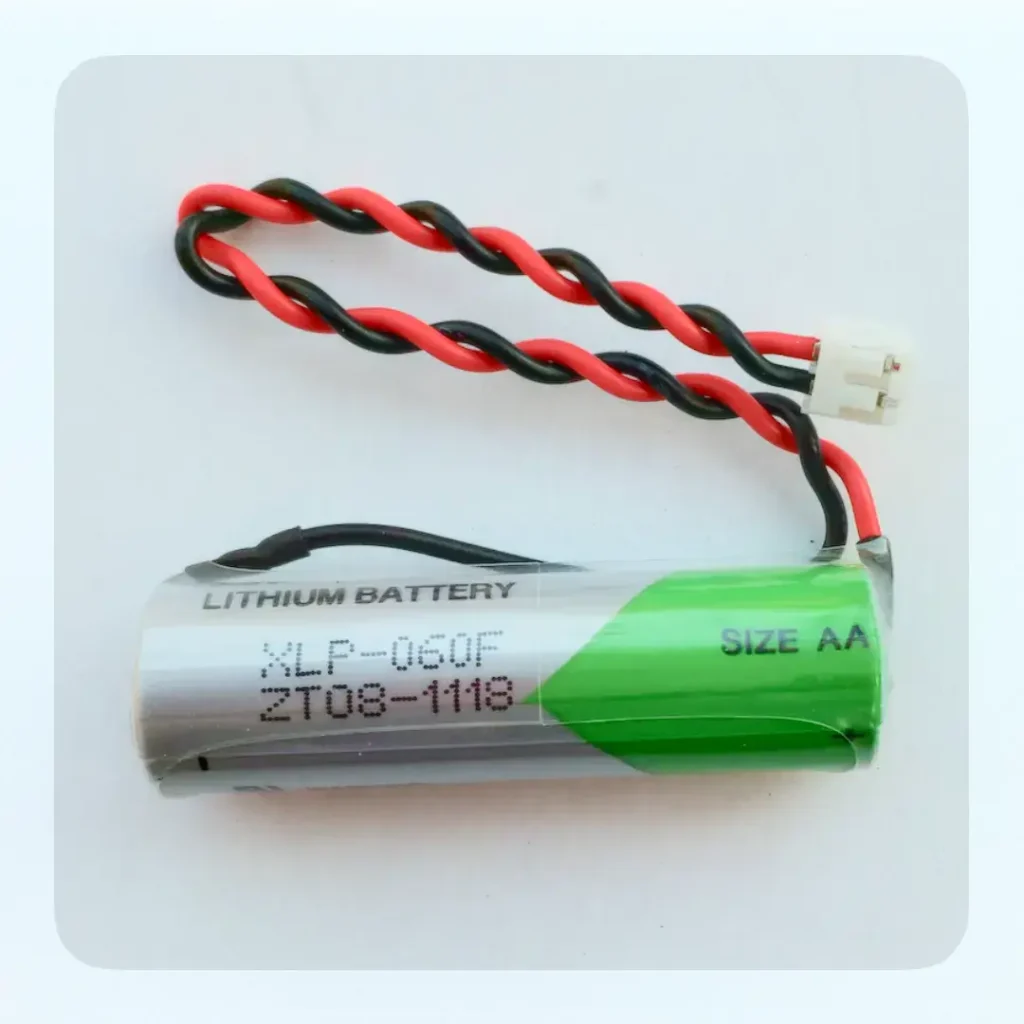

Батарейки тепловычислителя ТВ7 М тип АА и С с коннекторами
Батарейки тепловычислителя ТВ7 М тип АА и С с коннекторами

При использовании ультразвуковых расходомеров с питанием от тепловычислителя рекомендуется применять батарею типа D.

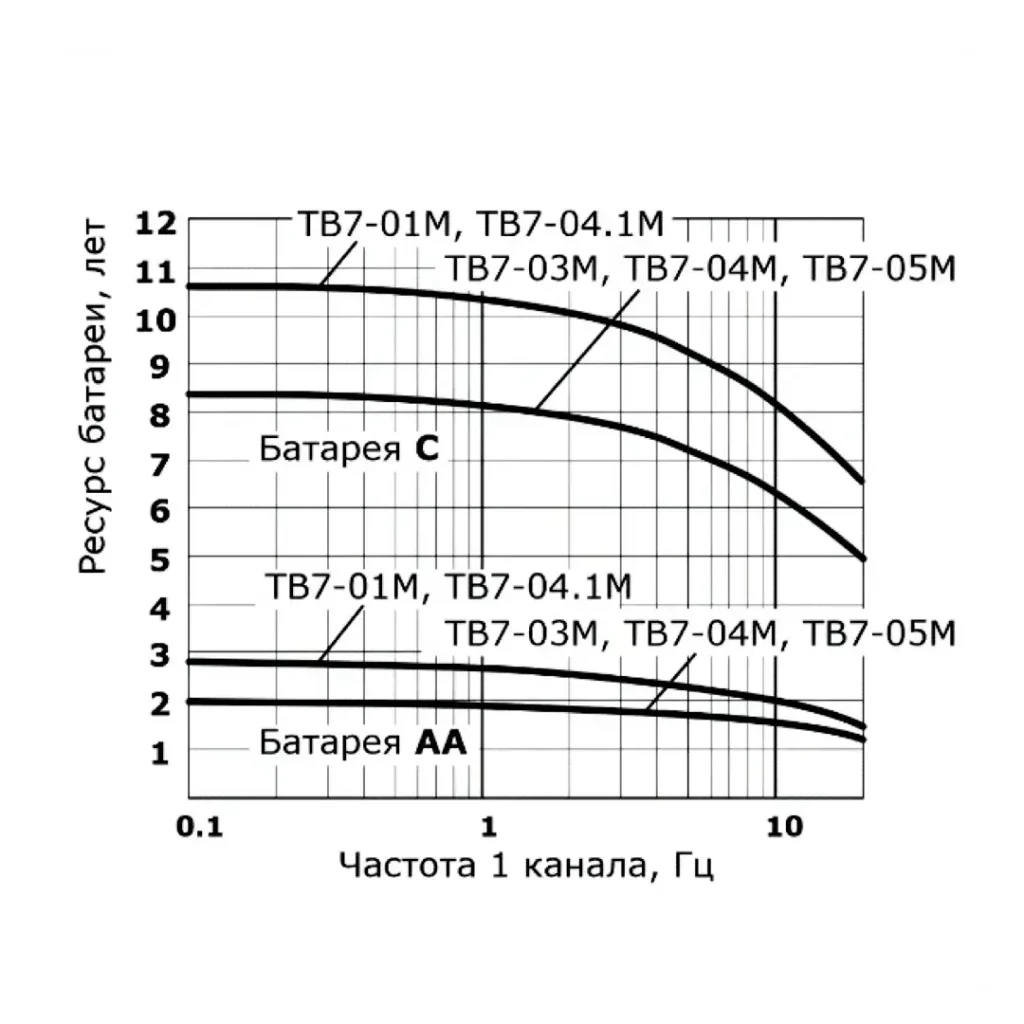

Зависимость времени работы ТВ7М от частоты входного сигнала представлена на рисунке:

График зависимости времени работы батареи тепловычислителя ТВ7 М
График зависимости времени работы батареи тепловычислителя ТВ7 М

Ресурс батареи тепловычислителя ТВ7 М (Термотроник) рассчитан из условиях:

  • температура окружающего воздуха 0 – 25 ºС,
  • время работы по интерфейсу (кроме USB) до 3 часов в месяц.
  • время работы индикатора до 3 часов в месяц

Если реальные условия эксплуатации отличаются от указанных выше, то расчетный ресурс работы батареи уменьшается.

Вычислитель ТВ7 контролирует разряд батареи питания и ресурс батареи. При снижении напряжения питания до 3,15 В на экран выводится предупреждение LB. В случае появления признаков разряда батареи (LB) отключается подсветка индикатора и увеличивается цикл измерения температуры до 600 с.

⚠ Нормальное функционирование ТВ7 М обеспечивается до 2-х недель после активизации признака разряда батареи. Архивы и накопленные итоги сохраняются и при полном разряде батареи.

⚠ Работа адаптеров Ethernet или RS-485 возможна только при подключенном сетевом блоке питания тепловычислителя ТВ7(М).
