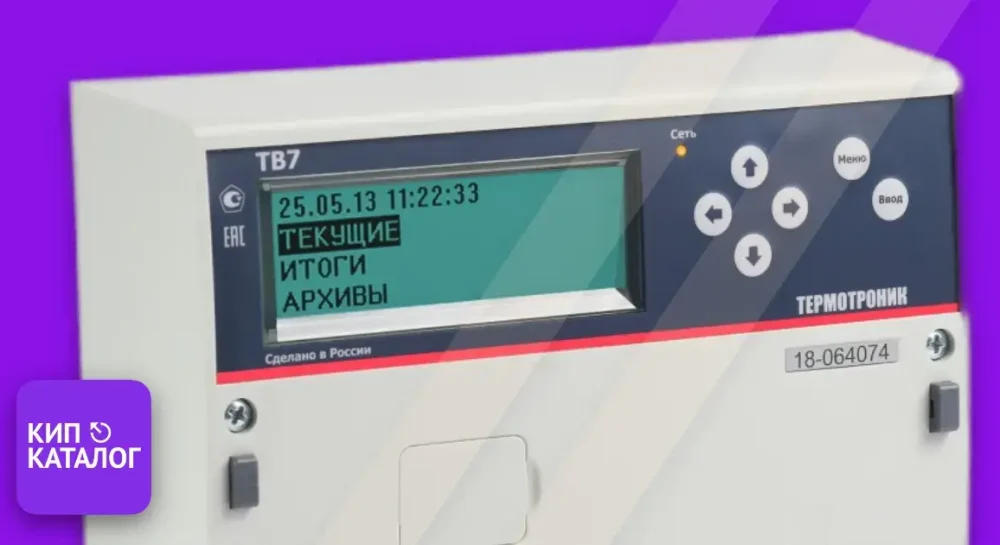

Тепловычислители ТВ7М Термотроник

Тепловычислители ТВ7М — микропроцессорные приборы производства компании ТЕРМОТРОНИК (Санкт-Петербург), предназначенные для измерения, обработки и регистрации параметров теплоносителя и расчёта тепловой энергии в системах теплоснабжения. Приборы зарегистрированы в Государственном реестре средств измерений под номером 67815-17.​

Назначение и область применения

Тепловычислители ТВ7М предназначены для:​

• Измерений и регистрации параметров потока теплоносителя (горячей и холодной воды) и количества тепловой энергии в закрытой и/или открытой водяных системах теплоснабжения
• Измерения количества холода в системах холодоснабжения, использующих воду в качестве охлаждающей среды
• Расчёта, накопления и архивирования данных о количестве тепловой энергии, количестве и параметрах теплоносителя
• Использования в составе комплектных теплосчётчиков серии Т34М и Т34МК Лайт
• Применения на источниках тепла, в тепловых сетях и у потребителей тепла

Тепловычислители соответствуют требованиям Правил коммерческого учета тепловой энергии (Постановление Правительства РФ № 1034 от 18.11.2013 г.) и Методики осуществления коммерческого учета тепловой энергии (Приказ Минстроя РФ № 99/пр от 17.03.2014 г.).​

Модели и функциональные возможности

Тепловычислители ТВ7М выпускаются в 5 модификациях, отличающихся по количеству обслуживаемых тепловых вводов (теплосистем) и подключаемых датчиков:​

Модель	Тепловой ввод 1	Тепловой ввод 2	Тепловой ввод 3	Доп. имп. вход	Доп. канал T	Диск. входы	SD карта
	РС	Т	ПД	РС	Т	ПД	РС
ТВ7-01М	3	3	—	1	—	—	—
ТВ7-04.1М Лайт	3	3	3	1	—	—	—
ТВ7-04.1М	3	3	3	1	—	—	—
ТВ7-03М	3	3	—	3	3	—	—
ТВ7-04М	3	3	3	3	3	3	—
ТВ7-05М	3	3	3	2	2	2	2

Условные обозначения: РС — расходомер (водосчётчик); Т — термопреобразователь; ПД — преобразователь давления; Доп. имп. вход — дополнительный импульсный вход; Диск. входы — дискретные входы​

Технические характеристики

Подключаемые датчики​

Водосчётчики/Расходомеры:

• Числоимпульсный выход с весом импульса от 0,0001 до 10 000 литров
• Пассивная цепь (геркон или открытый коллектор) — до 16 Гц
• Активная цепь (ТТЛ, КМОП и т.п.) — до 1000 Гц
• Электромагнитные расходомеры-счётчики Питерфлоу с цифровым выходом​

Термопреобразователи сопротивления:

• Номинальные статические характеристики: 100П, 500П, Pt100, Pt500 (по ГОСТ 6651)​

Преобразователи давления:

• Выходной сигнал: 4–20 мА
• Верхний предел измерений: до 2,5 МПа​

Параметры измеряемой среды

Параметр	Значение
Температура теплоносителя	от 0 до 180 °С​
Температура воздуха	от −50 до +130 °С​
Разность температур	от 0 до 160 °С​
Избыточное давление	от 0 до 2,5 МПа (1,6 МПа)​
Объёмный расход	от 0 до 10⁶ м³/ч​
Объём теплоносителя	от 0 до 10⁸ м³​

Рабочие условия эксплуатации

Условие	Значение
Температура окружающего воздуха	от −10 до +50 °С​
Относительная влажность воздуха	не более 95% при 35 °С​
Атмосферное давление	от 84 до 106,7 кПа​
Переменное магнитное поле	не более 40 А/м (50 Гц)​
Механическая вибрация	5–25 Гц с амплитудой до 0,1 мм​
Степень защиты корпуса	IP54​

Электропитание

Параметр	Значение
Встроенная батарея	Литиевая, 3,6 В (типоразмеры АА, С, D)​
Внешний источник питания	10–16 В постоянного тока, ток не менее 100 мА​
Потребляемая мощность	не более 2 В·А от внешного источника​
При подключении ПК по USB	Питание от ПК​

Показатели надёжности​

• Средняя наработка на отказ: 75 000 часов
• Средний срок службы: 12 лет
• Межповерочный интервал: 4 года

Метрологические характеристики

Пределы допускаемой погрешности​

Измеряемая величина	Диапазон	Предел допускаемой погрешности
Количество теплоты (ГДж/Гкал)	0–10⁷	±(0,5 + ΔTmin/ΔT) % [измерение разности]​ ±(0,1 + 10/ΔΘ) % [при постоянной Tx]​
Масса теплоносителя (т)	0–10⁸	±0,1%
Объём теплоносителя (м³)	0–10⁸	±1 ед. мл. р. (абсолютная)
Объёмный расход (м³/ч)	0–10⁶	±(0,01 + 1/Т) %
Температура (°С)	0–180 (воздух: −50–+130)	±0,1 °С
Разность температур (°С)	0–160	±(0,03 + 0,0006·Δt) °С
Давление (МПа)	0–1,6	±0,1% (приведённая)
Текущее время	—	±0,01%

Примечания: ΔTmin = 2 °С (минимальная разность температур); ΔΘ — разность температур горячей и холодной воды; Т ≥ 8 с (период измерения расхода)​

Архивы и память

Тепловычислители ТВ7М обеспечивают формирование архивов в энергонезависимой памяти:​

Тип архива	Объём	Содержание
Часовой	1440 записей (60 суток)	Средние значения температур, давления и накопленные значения энергии, объёмов, масс
Суточный	400 записей	Суточные показания
Месячный	60 записей	Месячные показания
Итоговый	400 записей	Значения с нарастающим итогом на конец суток
Архив диагностической информации	≥3060 записей	Архив изменения БД, события, диагностика

Все архивы при отключении питания сохраняются в течение срока службы прибора.​

Интерфейсы коммуникации

Тепловычислители ТВ7М оборудованы следующими интерфейсами:​

• USB 2.0 — для оперативного чтения архивов на компьютер
• RS-232 — стандартный последовательный интерфейс (9600–115200 бит/с)
• RS-485 или Ethernet (опционально) — для сетевых приложений
• Bluetooth и WiFi (опционально) — для беспроводной коммуникации​
• Mbus — для бытовых счётчиков
• SD-карта (кроме ТВ7-04.1М Лайт) — для локального хранения архивов​

Программное обеспечение и функции

Тепловычислители поддерживаются следующим программным обеспечением:​

• ТВ7 Конфигуратор — для конфигурирования параметров тепловычислителя
• ТВ7 Поверка — для метрологических испытаний при поверке
• Архиватор (версия 3.0+) — для чтения и анализа данных архива
• OPC сервер Термотроник — для обмена данными с OPC-клиентами
• Мобильное приложение ТТМ — для Android-смартфонов (считывание данных и отчёты)​

Схемы теплопотребления

Тепловычислители реализуют 14 предустановленных схем измерений и 10 расчётных формул для расчёта тепловой энергии, позволяя применять приборы:​

• На источниках тепла (ТЭЦ, котельные)
• На границе смежных тепловых сетей
• У потребителей тепла (жилые дома, коммунальные объекты, промышленные предприятия)
• В системах циркуляции и очистки воды
• В открытых и закрытых системах теплоснабжения

Функциональные возможности

Тепловычислители ТВ7М обеспечивают:​

• Измерение и отображение текущих, часовых, суточных, месячных и итоговых показаний
• Автоматическая обработка реверса теплоносителя и отсутствия теплоносителя
• Глубокая диагностика с контролем пустой трубы, загрязнения электродов и других нештатных ситуаций
• Двухбазовая система настроечных параметров (БД1 и БД2) с автоматическим переключением по дате
• Диагностика расходомеров Питерфлоу с передачей информации в диспетчерскую систему​
• Нестираемый архив событий с фиксацией всех изменений параметров настройки
• Контроль целостности с контрольной суммой калибровок (КСК) и калибровочных коэффициентов

Защита от несанкционированного вмешательства

Приборы оснащены многоуровневой защитой:​

• Пломба госповерителя — оттиск клейма на специальной мастике в чашечке винта
• Пломба инспектора — для защиты настроечных параметров
• Защита встроенного ПО — контрольная сумма встроенного программного обеспечения
• Архив диагностической информации — фиксация всех попыток изменений и технологических операций

Конструктивные характеристики

Параметр	Значение
Габаритные размеры	210 × 160 × 75 мм​
Масса	не более 0,9 кг​
Материал корпуса	Пластмассовый ударопрочный​
Степень защиты	IP54 (IP66 с закрытой крышкой USB)​
Крепление	На DIN-рейку или стену​

Отличительные особенности исполнения М

Исполнение ТВ7М обладает следующими преимуществами по сравнению с предыдущими версиями:​

• Модель ТВ7-05М — позволяет реализовать три полноценных тепловых ввода
• Расширенные информационные входы — до 8 датчиков температуры, 8 импульсных входов, 7 преобразователей давления
• Расширенный диапазон питания — от 10 до 30 В
• Питание датчиков давления — прямо от вычислителя или от внешних блоков питания
• Конструкция для поверки — клеммники не требуют отсоединения для отправки на поверку
• Простая установка интерфейсов — пользователь может самостоятельно установить RS-485 и Ethernet адаптеры

Тепловычислители ТВ7М Термотроник представляют собой универсальное решение для высокоточного измерения, расчёта и коммерческого учёта тепловой энергии в системах теплоснабжения различного типа и назначения, обеспечивая надёжную работу в течение 12 лет и более.
