Электропитание корректора газа СПГ 740 (Логика) осуществляется от встроенной литиевой батареи напряжением 3,6 В и/или внешнего источника постоянного тока напряжением 9 − 15 В (Uном=12 В).
Средний потребляемый от внешнего источника ток не более 50 мА. При подключенном внешнем источнике ток от батареи не потребляется.
☞ Переход с режима питания от батареи на режим питания от внешнего источника осуществляется автоматически.
Ресурс встроенного элемента питания
Ресурс батареи корректора СПГ 740 при отсутствии внешнего источника определяется, в основном, частотой импульсного сигнала, временем работы встроенного дисплея и временем работы интерфейсов корректора.

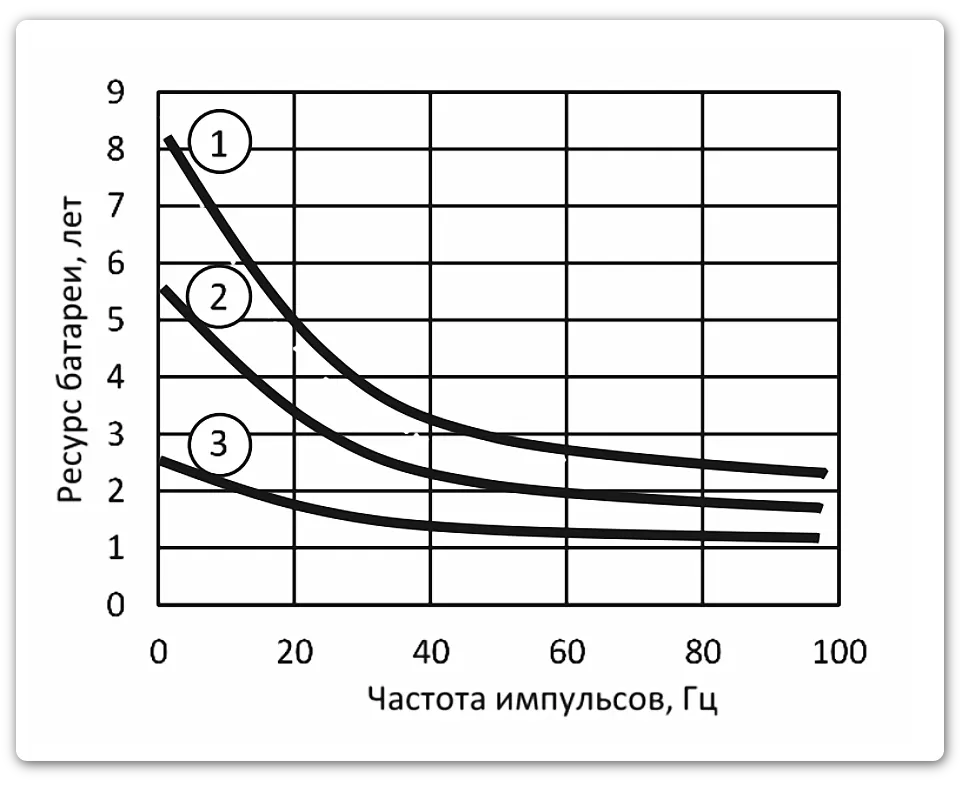

Зависимость ресурса батареи от частоты входных сигналов и времени работы дисплея и интерфейсов приведена на изображении 1.
![График расчетного ресурса батареи корректора газа СПГ 740 Логика](https://kipkatalog.ru/wp-content/uploads/2023/04/grafik-raschetnogo-resursa-batarei-korrektora-gaza-spg-740-logika.webp)
- один час в месяц
- пять часов в месяц
- 24 часа в месяц
☞ Как заменить батарейку корректора СПГ 740 читайте здесь
Рекомендуется предусматривать внешнее питание при следующих режимах работы:
- при частоте импульсов на входах более 10 Гц
- при периоде измерений менее 20 с
- при активном использовании клавиатуры и дисплея (более 10 часов в месяц)
- при интенсивном обмене данными по интерфейсам, например, при работе в диспетчерских системах реального времени
- при использовании встроенного TCP/IP стека.
