⎋ Инструкция по монтажу и эксплуатации преобразователей давления ПДТВХ-1-02 (Тепловодохран). Схемы подключения

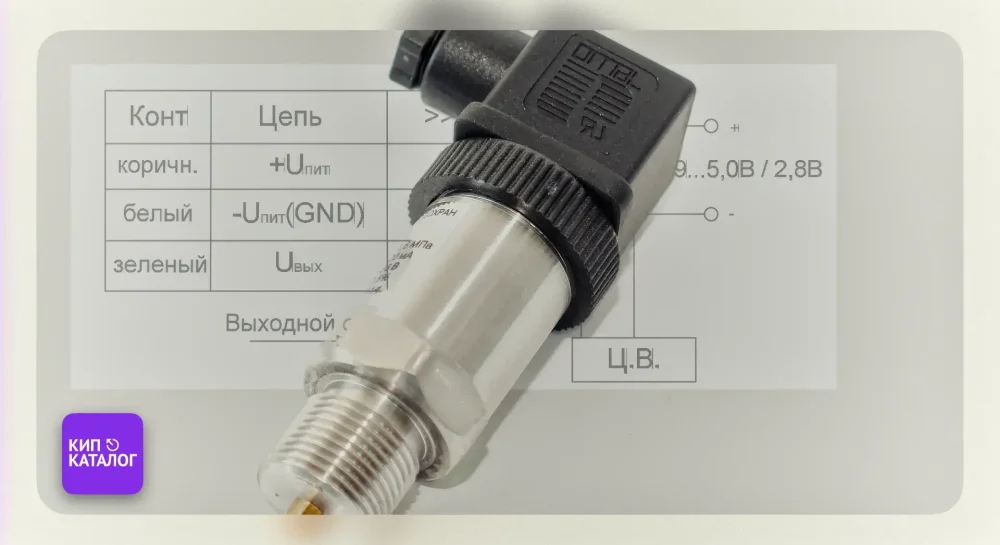

Конструктивно преобразователь давления ПДТВХ-1-02 выполнен в цилиндрическом корпусе из латуни Л59, на котором закреплена табличка с указанием параметров. На одном торце преобразователя расположен штуцер с резьбой М20х1,5-8g и уступом под ключ 27 для присоединения к линии измеряемого давления, на другом – электрический соединитель разъём DIN43650C для подсоединения внешних электрических цепей, что обеспечивает защиту IP65.

Под крышкой блочной части разъёма преобразователя находится плата с корректорами «0» и «1» (диапазона). Корректор «нуля» предназначен для подстройки выходного сигнала преобразователя при нулевом давлении измеряемой среды.

Корректор диапазона служит для подстройки выходного тока преобразователя на верхнем пределе давления измеряемой среды и используется только при настройке преобразователя на предприятии-изготовителе или при поверке.

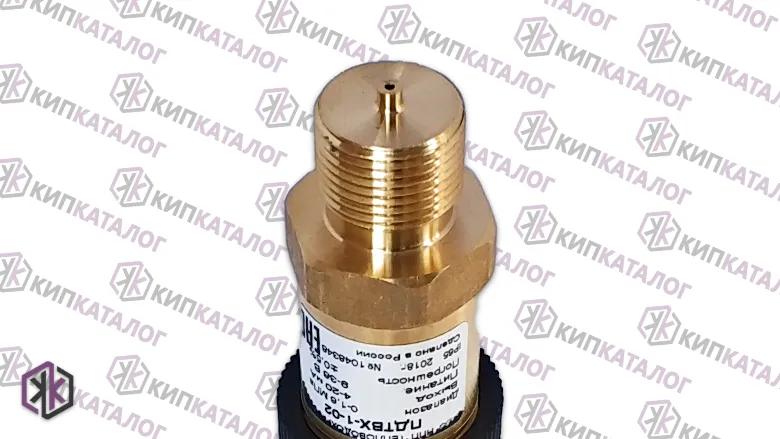

Присоединительный штуцер преобразователя давления ПДТВХ-1-02
Изображение 1. Присоединительный штуцер преобразователя давления ПДТВХ-1-02

В центре штуцера имеется отверстие для подвода измеряемой среды к тензопреобразователю, герметично встроенному в штуцер. Во входной полости преобразователя расположен чувствительный элемент, на поверхности которого размещена тензочувствительная полупроводниковая схема. Выходной сигнал тензомоста преобразуется с помощью электронного устройства в аналоговый выходной сигнал преобразователя.

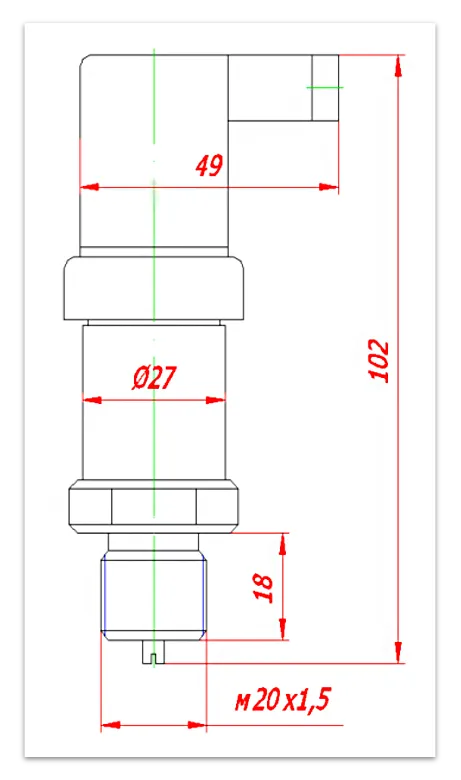

Габаритные и присоединительные размеры преобразователя давления ПДТВХ-1-02 Тепловодохран
Изображение 2. Габаритные и присоединительные размеры преобразователя давления ПДТВХ-1-02

Эксплуатационные ограничения

Присоединение и отсоединение преобразователей от магистралей, подводящих давление измеряемой среды, должно производиться после закрытия вентиля на линии перед преобразователем и сброса давления в преобразователе до атмосферного.

Не допускается применение преобразователей для измерения давления сред, агрессивных по отношению к материалам, контактирующим с измеряемой средой.

Монтаж преобразователя давления

Монтаж и эксплуатация преобразователей давления ПДТВХ-1-02 должны производиться в соответствии со следующими условиями:

  1. Рекомендуется устанавливать преобразователь под углом вниз для защиты от гидроударов, возникающих при заполнении трубопроводов, и предотвращения скопления воздуха в местах подсоединения преобразователей к трубопроводу.
  2. Не устанавливать преобразователь вертикально в закрытый шаровой кран, наполненный водой, во избежание разрушения мембраны.
  3. Коммутирующий провод должен быть круглого сечения, диаметром не менее 6 мм и не более 8 мм.
  4. Производить герметизацию провода, затянув до упора уплотняющую гайку разъёма.
  5. Не изменять комплектность разъёма и соблюдать правильность его сборки в соответствии с паспортом (обратить внимание на правильность установки резиновой прокладки между приборной и кабельной частями разъёма).
  6. Не вскрывать преобразователь в случае отказа или при других обстоятельствах, не допускается регулировка «1».
  7. Не устанавливать преобразователь для работы в агрессивных средах.
  • Перед монтажом необходимо осмотреть преобразователи ПДТВХ, проверив наличие пломб и целостность корпуса.
  • В соединительной линии от места отбора давления к преобразователю следует установить трёхходовой кран для соединения преобразователя с атмосферой. Перед присоединением к преобразователю соединительные линии должны быть тщательно продуты для уменьшения возможности загрязнения камеры измерительного блока преобразователя.
  • Произвести разборку герметичного электрического разъёма (кабельной части), поставляемого в комплекте с преобразователем. Для этого вытолкнуть из корпуса разъёма клеммную колодку, упершись толкателем в её фиксатор, расположенный в отверстии верхней части корпуса разъёма (в качестве толкателя можно использовать стержень цилиндрической формы диаметром 3 — 4 мм, например винт крепления разъёма). Вывернуть гайку уплотнения кабельного ввода и вынуть шайбу и резиновый уплотнитель.
  • Подготовить электрический кабель круглого сечения Ø 6…8мм. Концы жил кабеля очистить от изоляции на 5 — 7 мм (очищенные концы жил желательно облудить). Одеть на кабель в следующем порядке: гайку уплотнения, шайбу и резиновый уплотнитель. Вставить кабель через кабельный ввод в корпус разъёма и подключить в соответствии со схемой внешних электрических соединений (см. ниже). Вставить клеммную колодку в корпус разъёма до её фиксации. Уложить резиновый уплотнитель с шайбой в кабельный ввод и завернутьгайку уплотнения кабельного ввода до закрепления в нём кабеля.
  • Собранный разъём подключить к его ответной части, установленной на корпусе преобразователя, проложив между ними резиновую прокладку (входит в комплект поставки).
  • При исполнении схемы внешних соединений, следует учитывать, что:
    • заземление любого конца нагрузки допускается только для гальванически разделённых преобразователей;
    • при отсутствии гальванического разделения преобразователей с двухпроводной линией связи заземление нагрузки допускается только со стороны подключения источника питания.

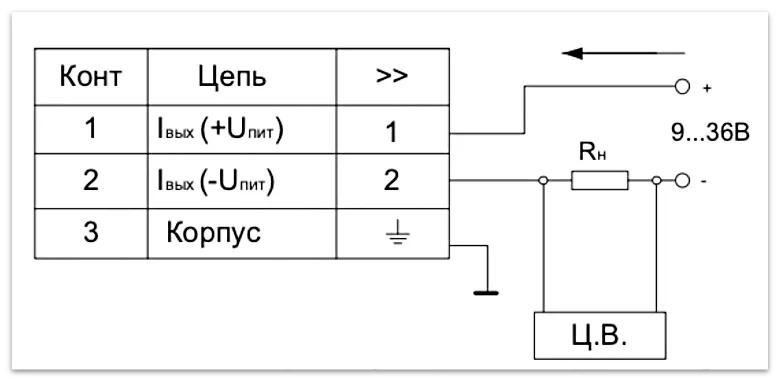

Схема подключения датчика давления ПДТВХ-1-02
Изображение 3. Схема подключения датчика давления ПДТВХ-1-02

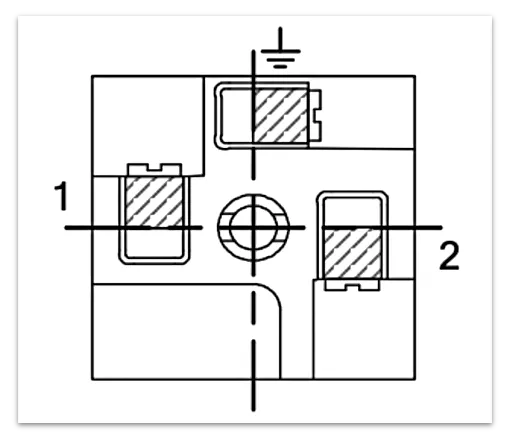

Схема расположения контактов преобразователя давления ПДТВХ-1-02
Изображение 4. Схема расположения контактов преобразователя давления ПДТВХ-1-02

Эксплуатация датчика

Техническое обслуживание прибора заключается в профилактическом осмотре преобразователя и его подсоединений и подстройке «нуля», при необходимости.

При осмотре необходимо проверить отсутствие обрывов или повреждения изоляции соединительной линии, надёжность подключения кабеля, отсутствие пыли и грязи на электрических соединениях, сохранность маркировки, отсутствие вмятин, видимых механических повреждений.

Эксплуатация преобразователей ПДТВХ-1-02 с нарушением указанных требований категорически запрещается. Осмотр и устранение замеченных недостатков производить при отключенной соединительной электрической линии связи.

Необходимо следить за тем, чтобы приёмная камера давления измерительного блока не засорялась, все соединения с линиями подвода давления были герметичными, поверхности контактов всегда чистыми, а в случае загрязнения должна своевременно производиться их очистка.
