Интерфейсы GSM модема iRZ MC52iT (распиновка)

Интерфейсы GSM модема iRZ MC52it (распиновка)

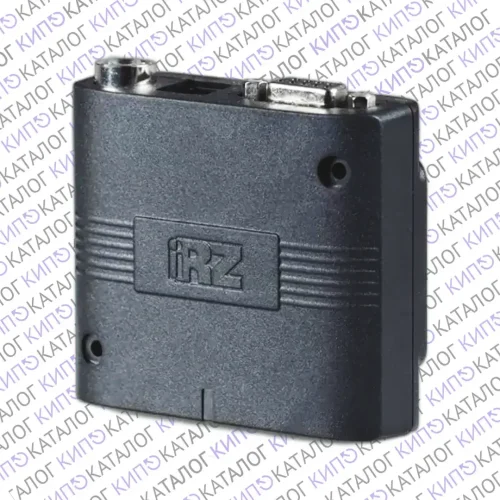

Для соединения с внешними устройствами (например, тепловычислителями или счетчиками электроэнергии) GSM модем iRZ MC52it оборудован интерфейсными разъёмами и коннекторами. В данной статье рассмотрены инструкции и схемы распиновки интерфейса RS232 и др.

Интерфейсный разъём (RS232)

Разъём DB9-F используется для подключения к управляющему устройству (например, прибору учета), интерфейс RS232.

Заводские настройки iRZ MC52it:

  • скорость – автоопределение,
  • бит данных – 8,
  • паритет – нет,
  • стоп бит – 1.

Управление осуществляется с помощью АТ-команд.

☞ Автоматическую настройку gsm модема iRZ MC52iT можно выполнить с помощью бесплатной программы Test iRZ Modem

Интерфейсный разъём RS 232 модема irz mc52it
Схема 1. Интерфейсный разъём RS232 модема irz mc52it (распиновка)

Назначение контактов интерфейсного разъёма RS232 модема irz mc52it:

КонтактСигналНаправлениеНазначение
1DCDМодем-PCНаличие несущей
2RXDМодем-PCПрием данных
3TXDPC-МодемПередача данных
4DTRPC-МодемГотовность приемника данных
5GNDОбщийКорпус системы
6DSRМодем-PCГотовность данных
7RTSPC-МодемЗапрос на передачу
8CTSМодем-PCГотовность передачи
9RIМодем-PCСигнал вызова
Таблица 1. Назначение контактов интерфейсного разъёма RS232 модема iRZ MC52iT

Назначение контактов соответствуют последовательному интерфейсу с протоколом V.24.

⚠︎ Не рекомендуется устанавливать скорость передачи данных более 115200 бит/с.

Длина соединительного кабеля между модемом и прибором учета не должна превышать 1,8 м.

⚠︎ Стандартом RS232 (COM-порт) не допускается «горячее» подключение. Для предотвращения повреждения COM-порта модема подключение и отключение производить только по истечении 5 секунд после выключения питания соединяемых устройств.

Разъём питания модема iRZ MC52iT

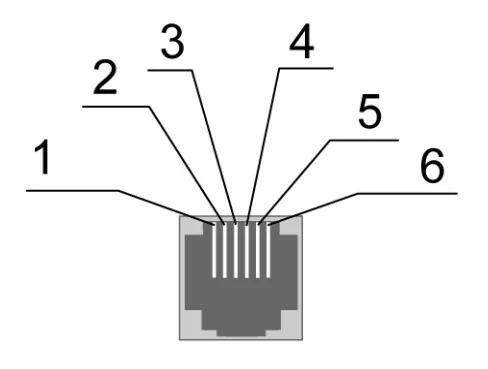

Разъём TJ-6P6C используется для подключения питания модема iRZ MC52iT от внешнего блока питания (БП iRZ 12В/500мА (RJ11)). Внешний вид разъёма:

Разъем подключения питания модема irz mc52it
Схема 2. Разъем подключения питания модема iRZ MC52iT (распиновка)

Назначение контактов разъёма питания:

КонтактСигналНазначение
1+ 12ВПоложительный полюс постоянного напряжения питания. Защищен предохранителем и схемой защиты от перенапряжений (при подаче на вход напряжения более 30В) и неправильной полярности
2не используется
3не используется
4не используется
5не используется
6GNDКорпус системы
Таблица 2. Описание контактов разъёма TJ-6P6C для подключения питания модема iRZ MC52iT

Аудио разъём модема iRZ MC52iT

Разъём TJ4-4P4C используется для подключения аудио гарнитуры. Внешний вид разъёма изображен на рисунке:

Схема 3. Распиновка аудио разъёма iRZ MC52iT

Назначение контактов аудио разъёма:

КонтактСигналНазначение
1.MICPНе инверсный вход микрофона и питание микрофона
2.SPKPНе инверсный выход наушника
3.SPKNИнверсный выход наушника
4.MICNИнверсный вход микрофона
Таблица 3. Описание контактов разъёма TJ4-4P4C
