Снять показания тепловычислителя ТВ7 на смартфон

Как подключить тепловычислитель ТВ7 к смартфону и считать показания и архивы

Необходимое время: 10 минут.

Чтобы подключиться и снять показания тепловычислителя ТВ7 на смартфон потребуется:

  1. Устройство (планшет, смартфон) с операционной системой Android с версией не ниже 4.0.3.

  2. Кабель USB-A / USB-B (принтерный кабель)

  3. Переходник Micro-USB OTG или USB Type-C OTG

  4. Мобильное приложение ТТМ Термотроник

Установка мобильного приложения ТТМ Термотроник (статья и ссылка для скачивания)

Подключение смартфона к тепловычислителю ТВ7

  • Разъём USB-A кабеля через OTG-переходник подключить к мобильному устройству (на картинке слева направо: разъём USB-B, разъём USB-А с переходником OTG, разъём USB Type-C)
USB кабель и OTG переходник для подключения смартфона к тепловычислителю ТВ7
USB кабель и OTG переходник

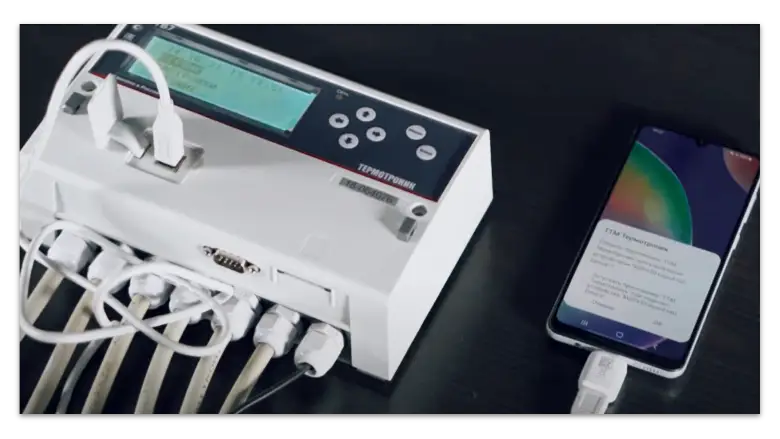

Подключение к тепловычислителю ТВ7 по USB
Подключение к тепловычислителю ТВ7 по USB
  • Откройте мобильное приложение ТВ7 Термотроник (ТТМ). При корректном подключении программа автоматически определяет факт подключения и тип подключаемого прибора учета.
Подключение к тепловычислителю ТВ7 со смартфона по USB
Подключение к тепловычислителю ТВ7 со смартфона по USB

Подключение смартфона к расходомеру Питерфлоу осуществляется через переходник Micro-USB OTG и преобразователь интерфейса USB-LIN

Как скачать настройки, текущие параметры и архивы ТВ7

В интерфейсе мобильного приложения Термотроник доступны следующие вкладки:

  • Идентификация
  • Текущие значения
  • Настройки
  • Архивы

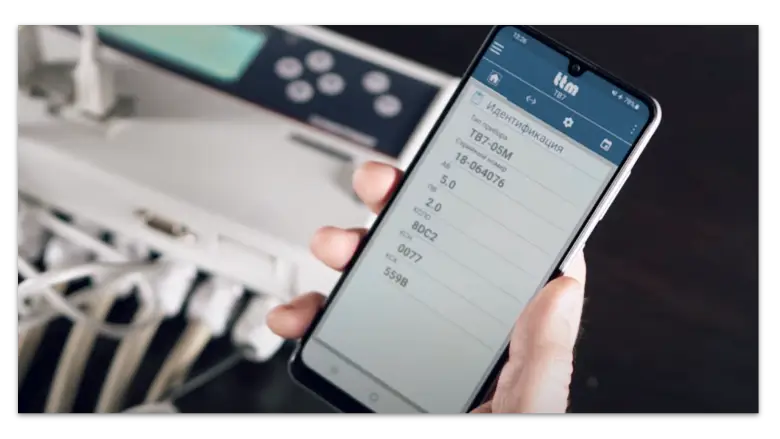

Идентификация прибора

Во вкладке Идентификации отображается:

  • тип прибора
  • заводской номер (серийный)
  • версия встроенного ПО (АВ/ПВ)
  • контрольные суммы настроек, калибровок и встроенного ПО (КСПО / КСН / КСК)
Скачать настройки и серийный номер тепловычислителя ТВ7
Раздел идентификация — настройки и серийный номер ТВ7

Текущие значения ТВ7

Во вкладке Текущие значения обеспечивается просмотр результатов текущих измерений и кодов нештатных ситуаций ТВ7.

Для тепловычислителя ТВ7 доступно снятие и просмотр измеренных физических величин и событий в режиме НАЛАДКА.

Это позволяет использовать планшет или смартфон в режиме терминала (накопителя) для диагностики работоспособности оборудования узла учета тепловой энергии (УУТЭ).

Снятие показаний и кодов ошибок тепловычислителя ТВ7 на смартфон
Снятие показаний и кодов ошибок тепловычислителя ТВ7 на смартфон

Настройки и параметры тепловых вводов ТВ7

Во вкладке приложения — Настройки доступен просмотр основных настроечных параметров тепловычислителя ТВ7, а также приведена настроечная база данных тепловычислителя по каждому тепловому вводу (ТВ1 и ТВ2) в разрезе каждого трубопровода.

База настроек тепловых вводов и трубопроводов для тепловычислителя ТВ7
База настроек тепловычислителя ТВ7

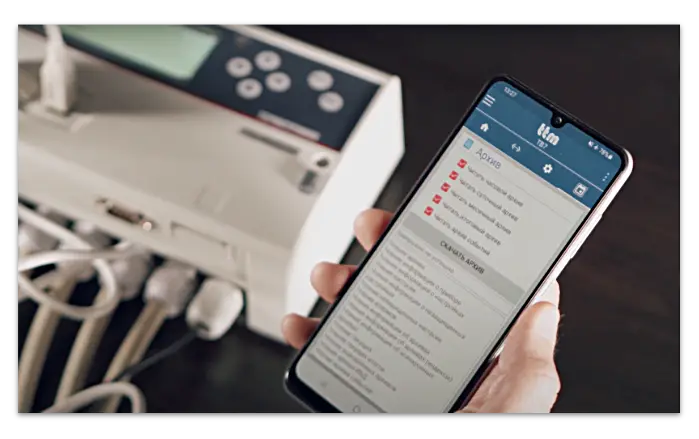

Скачивание и просмотр архивов ТВ7 на смартфон

С помощью мобильного приложения ТТМ Термотроник можно снять архивные показания тепловычислителя ТВ7 на смартфон.

Во вкладке Архивы возможен выбор типа архива. За счёт прямого подключения к тепловычислителю ТВ7 обеспечивается высокая скорость считывания архивной информации на мобильное устройство.

Типы скачиваемых архивов ТВ7:

  • часовой
  • суточный
  • месячный
  • итоговый
  • архив событий
Чтение и скачивание на смартфон часовых, суточных, месячных архивов тепловычислителя ТВ7
Чтение и скачивание на смартфон часовых, суточных, месячных архивов ТВ7

Все считанные данные (идентификация, текущие значения, настройки и архивы) сохраняются в смартфоне в каталоге Download-ТТМ.

Папка хранения архивных параметров и показаний тепловычислителя ТВ7 на смартфоне
Папка хранения архивных параметров и показаний тепловычислителя ТВ7

На каждый день считывания создается своя папка. Название файла с архивом включает в себя тип прибора, заводской номер и время считывания. Дата и время считывания архивов берутся по часам планшета или смартфона.

Импорт данных в программу Архиватор

Считанные показания и архивы со смартфона можно импортировать в бесплатное ПО «Архиватор» для формирования отчетов об теплопотреблении.

Для импорта показания тепловычислителя ТВ7 со смартфона на компьютер (ноутбук) необходимо:

  1. Подключить смартфон к компьютеру по USB
  2. Запустить программу Архиватор
  3. В программе выбрать соответствующий тепловычислитель ТВ7, для которого будут загружаться данные
  4. В меню программы ДЕЙСТВИЯ выбрать режим импорта данных из накопителя
  5. Выбрать каталог, соответствующий подключенному мобильному устройству и нажать ОК
Импорт данных со смартфона

Программа Архиватор автоматически добавит все считанные данные в базу данных. Можно переходить к формированию отчетов о теплопотреблении.
