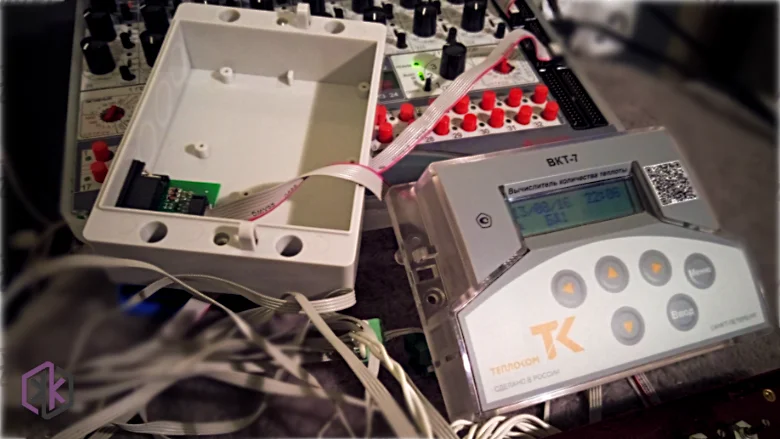

Ответы на частые вопросы по эксплуатации тепловычислителя ВКТ-7

Возможно ли подключение внешнего источника питания к тепловычислителю ВКТ-7?

Может ли ВКТ-7 использоваться для измерения холода (температура 5-12 град, этиленгликоль)?

  • Может, но будут ошибки при расчетах массы и тепловой энергии за счет разности плотности воды и этиленгликоля.

Время обновления информации по интегральным характеристикам?

  • Обновление итоговых и архивных показаний производится в начале каждого часа.

Есть ли аварийный выход для контроля расхода?

  • Есть.

Хотите купить тепловычислитель ВКТ-5, ВКТ-7, ВКТ-9? Нужны оптовые цены? Отправьте заявку и реквизиты компании. С нас обратный звонок и выгодное предложение.

Нарушения в работе (Под < Обр).

  • Установить контроль баланса масс в подающем и обратном трубопроводах с подстановкой:  КМ=3 – для открытых и КМ=4 – для закрытых систем теплопотребления.

Нет итогов, нет архивов, текущие показания есть.

  • Возможно для моделей 02…04 задан параметр ВС=1 – сетевой водосчетчик, а сигнал от блока питания на контакты 1 и 2 разъема Х6 не подан. В этом случае вычислитель считает, что отсутствует сетевое напряжение.

Пропадает расход на индикаторе.

  • Если расход небольшой, то надо увеличить значение параметра УО по заданному трубопроводу. Может быть, период следования импульсов больше, чем значение УО. В этом случае на экране будет 0. Расход 5м3/ч, вес 100л/имп, УО=1мин. Увеличить в настройках параметр УО до 3 мин.

ВКТ-7 не считает тепло, объем есть.

  • В настройках неправильно задан параметр СЕ. Слишком малый расход. Согласно рекомендациям по выбору настроечных параметров (Приложение А в РЭ), необходимо, чтобы за отчетный период было накоплено не менее сотни единиц младшего разряда показаний.
  • Например: При СЕ=0 и расходе порядка 1 т/ч в соответствии с выбранной разрядностью представления данных в архиве накапливается не сотня, а 1 или 2 значения. Значит, нужно изменить СЕ.

Почему в  отчете прочерки? ВС=1, KV=2.

  • В отчете не происходит подстановки значений V, т. к. отсутствие напряжения имеет приоритет над остальными НС. Чтобы вместо прочерков при отсутствии напряжения в отчете были значения V, нужно изменить настройки: при ВС=1 установить КV=3.

Нарушения в работе (V=М).

  • Так как М=ρV, то при значении ρ носителя, близком к единице, при округлении вычисленного значения М может возникнуть такая ситуация. Нужно правильно выбрать настроечный параметр СЕ.

Не изменяются параметры ЕИ, СЕ, АТ и КТ.

  • Параметры ЕИ, СЕ, АТ и КТ можно изменить ТОЛЬКО после выполнения операции СБРОС до начала следующего часа.
  • Для выполнения операции сброс необходимо:
    • разрешить доступ, установив переключатель защиты в правое положение;
    • перейти на верхний уровень меню (нажатиями клавиши МЕНЮ) и с помощью клавиш ▲ или ▼ выбрать и войти (нажатием ВВОД) в раздел СБРОС;
    • клавишами ▲ или ▼ подтвердить необходимость сброса (да) или отказа (нет) и нажать клавишу ВВОД.
  • После выполнения операции сброс при необходимости блокируют доступ к этому разделу, установив переключатель защиты в левое положение.

После смены формулы расчета в отчете нет итоговой таблицы.

  • Если была изменена формула расчета, то при печати отчета буду выведены данные за период с начальной даты до даты смены формулы (если она не совпадает с конечной датой отчета). Таким образом получается, что дата конца отчета не совпала с датой отчета, поэтому в отчете нет итоговой таблицы.

Не измеряет температуру, температура вне диапазона измерений.

  • В этом случае нужно проверить:
    • Соответствие данных паспорта датчика и значения настроечного параметра ХТ;
    • Количество (4) проводников линии связи;
    • Надежность контактов на стороне ТС и ВКТ-7;
    • Обрыв, короткое замыкание или замыкание на землю линии связи, для чего ее отсоединяют на стороне ТС и ВКТ-7 и прозванивают;
    • Герметичность гильзы ТС – на предмет проникновения воды;
    • Целостность чувствительного элемента. Сопротивление ТС при температуре близкой 20 ˚С должно быть в пределах 107–109 Ом для 100П, Pt100 и 100М и 535–545 Ом для 500П и Pt500.

Почему в почасовой распечатке вместо кода диагностируемой ситуации печатается “*”(звездочка)?

Как добиться получения кода ДС?

  • При формировании отчета следует установить в окне настройки параметров отчета флажок Печатать коды диагностируемых ситуаций.

Замена батареи.

Есть ли программа-конфигуратор по настройке прибора?

  • Нет.

Установка типа импульса в ВКТ-7 (параметр ТИ).

  • Исходя из значения максимальной частоты, задается тип импульса.
  • Если известно, что частота заранее менее 2Гц, то нужно задавать ТИ = 0. В этом случае вычислитель будет отбрасывать импульсы, следующие с большей частотой, считая их за «дребезг» контактов.
  • Если частота может быть больше 2Гц, то нужно задавать ТИ = 1. Вычислитель учитывает все импульсы, поступающие на его вход. Значение 1 выбирают, как правило, для электронных преобразователей с регулярно следующими импульсами при неизменном расходе.

Параметр КQ

  • Задает способ контроля часового тепла Qоч:
  • 0 – нет контроля отрицательных значений.
  • 1 – только диагностика отрицательных значений, в том числе каждого слагаемого формулы Qоч.
  • 2 – диагностика и присвоение 0 значению слагаемого формулы Qоч, если он отрицателен. В последнем варианте не происходит уменьшение уже накопленного значения.
  • Если нет возражений у теплоснабжающей организации, то рекомендуется выбирать учет по последнему варианту.

Можно ли учесть отрицательное тепло?

  • В настройках по тепловому вводу нужно задать параметр КQ = 2, тогда при отрицательных значениях Qоч будет производиться подстановка Qoч = 0 и не будет уменьшения уже накопленного значения Qо.

Параметр КМ

  • Задает способ контроля часовой массы Мгч (небаланс масс между подающим и обратным трубопроводами):
  • 0 – нет контроля небаланса масс.
  • 1 – только диагностика часового небаланса масс Мгч < –НБ.
  • 2 – только диагностика часового небаланса масс |Мгч| > НБ.
  • 3 – диагностика часового небаланса масс Мгч < –НБ и присвоение М1ч= М2ч=0,5(М1ч+М2ч) при –НБ ≤ Мгч ≤ 0.
  • 4 – диагностика часового небаланса масс |Мгч| > НБ, и присвоение М1ч = М2ч = 0,5(М1ч+М2ч) при |Мгч| < НБ, где НБ= 10 –2•БМ•(М1ч+М2ч).

Контроль часовой массы для открытой и закрытой тепловых систем.

  • Если нет возражений у теплоснабжающей организации, то рекомендуется выбирать учет по варианту КМ=3 – для открытых и по варианту КМ=4 – для закрытых систем теплопотребления.

Параметр БМ

  • Уставка на небаланс часовой массы Мгч. Выбирается равной полусумме модулей пределов погрешности ВС в подающем и обратном трубопроводах системы – в пределах 0 – 2% (для коммерческого учета). Если, например, каждый преобразователь расхода имеет пределы погрешности ± 2 %, то выбирают значение не более 2%.

Параметр КV

  • Способ контроля часового объема:
  • КV=0 нет контроля;
  • КV=1 только диагностика превышения Vч>Vв и Vч
  • КV=2 диагностика превышения Vч>Vв и VчBV, значения HV при 0
  • КV=3 то же, что 2 и присвоение показаниям VД при ВС=1 (отсутствии питания сетевого ВС).

Настройка КV при отключении питания

  • Если КV=3, то в этом случае при отключении питания происходит подстановка Vч=Vдог, ситуация считается нормальной, ДС не формируется и ВОС не наращивается.

Измерение температуры воздуха

  • БД –> Системн. –> Общие –> t5=1.

Параметр УО

  • Параметр УО задает уставку на отсечку показаний объемного расхода.
  • При отсутствии импульсов от водосчетчика (ВС) на периоде УО показания объемного расхода обнуляются.
  • Параметр УО в вычислителе задается в минутах в пределах от 1 до 60мин.
  • Параметр УО нужно задавать так, чтобы за время, равное УО, от водосчетчика пришел хотя бы один импульс. Максимальный период следования импульсов можно определить по следующей формуле:
  • Т=3,6 В/(Qмин*60), мин,
    • где Q – минимальный расход в м3/ч;
    • В – вес импульса в л/имп.
  • В случае прекращения поступления импульсов от водосчетчика (при закрытии задвижки) рассчитанное значение текущего расхода сохраняется на экране вычислителя на время, равное УО.

Не измеряет давление

  • Проверить настройки: ИД=1, задать значения Рв и ПВ.
  • Проверить подключение датчика избыточного давления, подачу питания датчика.

Расшифровка НС в Арх2

  • При формировании отчета следует установить в окне настройки параметров отчета флажок Печатать коды диагностируемых ситуаций. Это возможно только для двоичных файлов, т.е. считанных с ВКТ-7 с помощью НП-4.

Нужен ли сброс после смены даты?

  • Нужен.

Тип входа и максимальные частоты

  • Определяется типом выхода подключаемого водосчетчика.
  • Выходная цепь ВС может быть: пассивной, например, на базе геркона или открытого коллектора, или активной, например, на базе ТТЛ, КМОП и т. п.
  • Частота импульсов пассивной цепи ВС должна быть не более 4 Гц (аппаратная версия 1.Х) и не более 10 Гц (аппаратная версия 2.Х) при длительности состояния “разомкнуто” более 100 мс. В «замкнутом» состоянии сопротивление цепи должно быть менее 3 кОм при напряжении менее 0.5 В, «разомкнутом» – более 3 МОм или токе утечки менее 1 мкА. Цепь питается от ВКТ-7 через резистор 680К напряжением постоянного тока от 3 до 3,6 В.
  • Частота импульсов активной цепи ВС не более 1000 Гц при длительности каждого состояния выходной цепи ВС не менее 0,5 мс. Напряжение активной цепи ВС должно быть в состоянии высокого уровня («Н») – 2.4–5 В, в состоянии низкого уровня («L») – ± 0,4 В. Выходное сопротивление цепи должно быть менее 10 кОм.

Подключение расходомеров

  • При подключении ПРЭМ (пассивный выход ВС) необходимо установить джампер (перемычку), показанные на рисунке 5.3 Руководства по эксплуатации, слева от соответствующего разъема Х3, Х4 и Х10 и соблюдать полярность, чтобы исключить быстрый разряд батареи ВКТ-7.
  • В случае активного выхода подключаемого ВС следует снять джампер у соответствующего разъема.
  • У неиспользуемых входов джамперы лучше снять.

Установка типа выхода расходомера.

  • См. Подключение расходомеров

Можно ли подключить один  ПРЭМ на два  входа ВКТ-7?

  • Можно.

Нет расхода от ПРЭМ.

  • Для ПРЭМ установить джампер у соответствующего разъема в вычислителе.
  • Установить контроль питания ПРЭМ.

Работа с герконовым выходом

  • Это пассивный выход расходомера, поэтому требует установки джампера у разъема ВКТ-7, к которому подключается расходомер.

Контроль питания датчиков расхода

  • Тепловычислитель ВКТ-7 (кроме модели 01) обеспечивает контроль питания сетевых расходомеров с формированием в архивах кода диагностируемой ситуации (ДС), вывода его на индикатор и подсчет времени действия диагностируемой ситуации (параметр ВОС – время отсутствия счета).

Для контроля питания сетевого расходомера должен быть установлен параметр ВС=1 (есть контроль сетевого питания) и подано напряжение от блока питания на разъем Х6 (к контактам INV+ и INV- разъема Х6 следует подключить соответственно плюс и минус контролируемого напряжения питания).

При использовании расходомера ПРЭМ в качестве контролируемого напряжения используется напряжение от блока питания ПРЭМ.

ВНИМАНИЕ! КОНТРОЛЬ ПИТАНИЯ ВС МОЖНО ОСУЩЕСТВЛЯТЬ ТОЛЬКО ДЛЯ РАСХОДОМЕРОВ, НАПРЯЖЕНИЕ ПИТАНИЯ КОТОРЫХ НАХОДИТСЯ В ДИАПАЗОНЕ ОТ 5 ДО 15В (НАПРИМЕР, ПРЭМ).

При отключении питания появится соответствующая ДС (код 4) и (в зависимости от значения параметра KV) наращивается ВОС в конце часа.

На работу вычислителя при отключенном напряжении питания сетевого расходомера влияет значение параметра KV (Способ контроля часового объема), устанавливаемого в базе данных для каждого из трубопроводов. Код ДС формируется только при KV = 0…2.

Если KV = 3, то при отключении питания происходит подстановка Vч = Vдог, ситуация считается нормальной, ДС не формируется и ВОС не наращивается.

Примечания. Вычислитель фиксирует пропадание питания, если выключение произошло не менее чем на 0,5 с. В этом случае считается, что питания не было в течение целого часа.

Для контроля напряжение питания сетевого расходомера используется только одна точка. Поэтому, если в схеме теплопотребления имеется несколько сетевых расходомеров, то целесообразно запитывать их от одной фазы.

Термопреобразователи сопротивления.

  • Тепловычислители ВКТ-7 01-04 допускают подключение одного термопреобразователя на несколько каналов измерения температуры.
  • Подключение необходимо производить в соответствии с РЭ (по 4-х проводной схеме).
  • Не допускается применение ТС с разнотипными характеристиками.

Работа ВКТ-7 с внешними устройствами

  • К ВКТ-7, без снятия пломбы, по физическим линиям связи могут подключаться принтер, компьютер (ПК), накопительный пульт (НП) и модем, имеющие интерфейс RS232.

Возможна ли коррекция времени в вычислителе по Modbus.

  • Удаленная коррекция времени в ВКТ-7 невозможна. Эту операцию можно выполнить непосредственно в приборе только при разрешенном доступе заданием настроечного параметра УТ (установка времени суток), после чего выполнить операцию СБРОС, или заданием параметра КЧ (коррекция хода часов).

Можно ли снимать текущие показания по Modbus

  • Можно, подключив вычислитель к ПК и используя программу ВКТ7Easy2.

Характеристики принтера для работы с ВКТ-7

  • Критерии выбора принтеров: должен поддерживать систему команд Epson и иметь русскую таблицу кодировки.
  • Используются принтеры для работы по интерфейсу RS232: Epson LX300, LX300+, LX1170;
  • Для работы с адаптером АД-1М (преобразователь RS232/Centronics): Epson LX300, LX300+, LX1170; LX100, Panasonic KX-P1150.

Не печатает на принтер LX300, вместо русских букв “абракадабра

  • Проверить кабель

Работа с программой  VKT7Easy2

Настройка параметра ВУ при работе с модемом

  • В меню ИНТЕРФЕЙС вычислителя ВКТ-7 необходимо установить ВУ=0
  • БД->Системн.->Интерф->ВУ.
  • В настоящее время никаких различий при настройке работы ВКТ-7 с компьютером или модемом нет. Эта функция зарезервирована для будущих версий.
  • Скорость обмена (параметр СО) выбирается по вашему усмотрению.

Нет текущего расхода на индикаторе ВКТ-7

Поскольку теплосчетчик ТСК-7 является составным, то и проверять следует последовательно составные части ТСК: вычислитель, преобразователь расхода ПРЭМ, линии связи.

  1. Вычислитель ВКТ-7:
    • Проверить наличие джамперов для пассивной выходной цепи расходомера;
    • Проверить значение параметра ТИ – тип импульсов. Для расходомера ПРЭМ значение должно быть ТИ=1;
    • Проверить значение параметра УО (уставка на отсечку) по заданному трубопроводу. Может быть, период следования импульсов больше, чем значение УО. (характерно для механических расходомеров с большим весом импульса и малыми текущими расходами).
    • Проверить наличие выходного напряжения на соответствующих контактах вычислителя. Напряжение должно быть в пределах 3-3,6 В;
    • Проверить работоспособность частотного входа. Для этого следует позамыкать соответствующие контакты, имитируя входные импульсы. Спустя 30 с на экране должен отобразиться расход.
  2. Расходомер ПРЭМ:
    • Проверить правильность установки веса импульса с помощью джамперов J2 и J3 в ПРЭМ с 4-мя джамперами (в ПРЭМ с 2-мя джамперами вес импульса указан в паспорте) и соответствие его значению веса импульса, указанного в базе данных вычислителя;
    • Проверить наличие импульсов на выходе с помощью осциллографа или схемы, приведенной в Инструкции по монтажу ПРЭМ
    • Проверить значение частоты выходного сигнала. При правильном выборе веса импульса частота не должна быть больше 16 Гц.
  3. Линии связи:
    • Проверить надежность контактов на стороне расходомера и ВКТ-7, прозвонить линию связи.
    • Проверить, как реагирует вычислитель на входные импульсы, для чего отсоединить расходомер и позамыкать линию связи со стороны ПРЭМа, имитируя входные импульсы.

Типы датчиков

  • Типы датчиков, допущенных для работы с вычислителем количества теплоты ВКТ-7, приведены в руководстве по эксплуатации и описании типа теплосчетчика ТСК-7.

Сброс даты в ВКТ-7

К сбросу даты могут приводить:

  • помехи, наводимые на линиях связи от датчиков (термопреобразователи, расходомеры) при скачках напряжения в силовой сети или при проведении сварочных работ.
  • просмотр текущих параметров или параметров настройки в момент считывания архивов на НП или компьютер.
  • статическое напряжение, воздействующее на корпус прибора при первом касании или при подключении НП к вычислителю.

После самопроизвольного сброса даты нужно ввести в ВКТ-7 текущую дату и время, произвести операцию Сброс.

При этом архив частично можно восстановить, если прочитать содержимое флэш-памяти прибора. Флэш читается на накопительный пульт НП-4(А) в режиме RA-f или на ПК при прямом соединении в программе Vkt7Easy2, меню Сервис-Прочитать всю флэш.

Формирование отчетов из сохраненного файла флэш-памяти производится программой Apx2. При открытия файла в программе выбирается тип файла с расширением *.fls.

Протокол обмена

  • Следует иметь в виду, что стандартный протокол передачи данных MODBUS-RTU принят за основу при реализации протокола обмена ВКТ-7, в частности, в части транспортной части протокола. Логическое же наполнение не соответствует стандартному.
