Настройка программы ПРОЛОГ

Программа ПРОЛОГ применяется для чтения данных приборов учета при выполнении работ по техническому обслуживанию узлов учета энергоносителей.

Настройка программы ПРОЛОГ для опроса тепловычислителей СПТ 940, СПТ 941, СПТ 943, СПТ 944, СПТ 961, СПТ 962, СПТ 963 описана в настоящем руководстве пользователя.

Ознакомиться с функциями и скачать программу ПРОЛОГ бесплатно — подробнее

Как установить программу Пролог

Установка программы на компьютере должна производиться пользователем с правами администратора.


Установка программы ПРОЛОГ:

  1. Закройте все работающие приложения

  2. Вставьте диск или флэш-накопитель, содержащий дистрибутив программы, в устройство для чтения компакт-дисков на компьютере

  3. Откройте содержимое установленного компакт-диска или папки, где содержится дистрибутив программы

  4. Дважды щелкните на исполняемом файле prolog_95_ХХХХХХХХ.exe

    Дистрибутив для установки программы пролог логика

  5. Следуйте инструкциям программы установки, чтобы установить ПРОЛОГ в вашей системе

    Установка программы пролог логика

  6. Перезагрузите компьютерУстановка Пролог успешно завершена

Компоненты программы ПРОЛОГ образуют одноименную группу в разделе Программы — Логика меню панели задач. Ярлык для запуска программы также создается на рабочем столе.

Ярлык программы пролог на рабочем столе

После установки программы на жестком диске находятся собственно программа ПРОЛОГ, файлы справки, утилита деинсталляции, набор шаблонов, программа обновления резидентного программного обеспечения АДС90 и архив, содержащий примеры нескольких узлов.

Папка файлов программы пролог логика на жестком диске

Если на компьютере уже был установлена программа ПРОЛОГ, то предварительно необходимо выполнить деинсталляцию средствами операционной системы, и только потом установить новую версию. При первом запуске новой версии, программа преобразует архив предыдущей версии, чтобы данные из него были доступны для работы.

Настройка программы ПРОЛОГ

Интерфейс программы

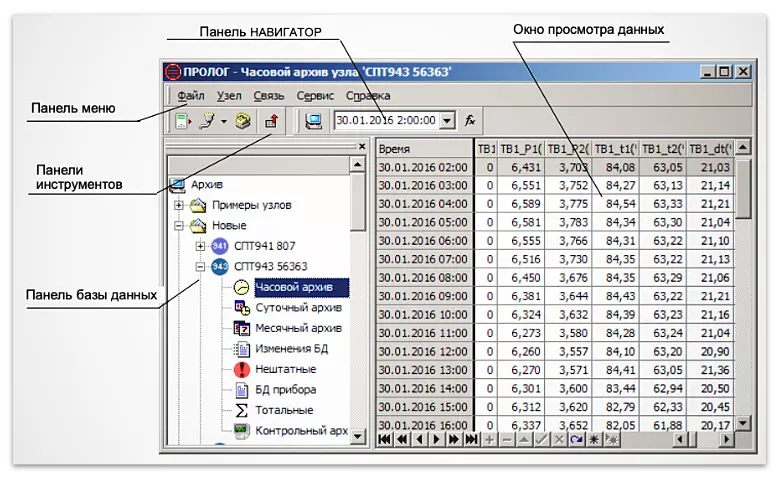

После запуска программы на экране появляется окно, в котором можно выделить несколько основных областей.

Интерфейс программы пролог
Главное рабочее окно программы ПРОЛОГ
  1. МЕНЮ
  2. ИНСТРУМЕНТОВ
  3. НАВИГАТОР
  4. БАЗА ДАННЫХ
  5. Окно просмотра данных

Структура архива

В качестве основных элементов архива, являющегося хранилищем для всех данных программы, выступают абоненты и узлы учета, которые содержат таблицы данных.

Абоненты

Доступны три основных действия с абонентами: создание, удаление и изменение свойств. Эти действия выполняются по командам из раздела меню «Узел». Команда «Свойства» также доступна из контекстного меню, вызываемого правой клавишей мыши.

Создание абонента в программе проолог

По команде «Создать абонента» на экране появляется окно «Учетная запись абонента». В данном окне пользователь вносит информацию об абоненте. Обязательно для заполнения одно свойство (поле) абонента – его наименование. Остальные поля могут заполняться по желанию пользователя.

Просмотр или изменение информации об абоненте доступны по команде «Свойства» из контекстного меню. Команда «Удалить» может быть выполнена только для абонентов, не имеющих узлов учета. Перед выполнением команды программа выдаст дополнительное предупреждение.

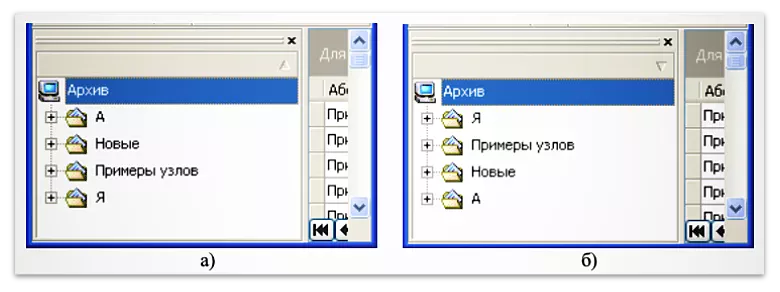

В панели базы данных абоненты могут быть отсортированы по алфавиту. Порядок сортировки можно изменить щелкнув мышью по планке в верхней части панели.

Узлы учета

Через пункт меню «Узлы» доступны три команды, применяемые к узлам учета:

  • «Создать узел»
  • «Удалить»
  • «Свойства».

По команде «Создать узел» вызывается окно «Учетная запись узла», в котором пользователь может внести информацию об узле учета.

Создание узла учета в программе пролог
Меню «Узлы Учета»

Обязательные для заполнения поля выделяются светло-желтым цветом.

Создание узла таким способом обязательно в двух случаях:

  • если прибор будет опрашиваться через Интернет
  • если прибор находится в составе сети приборов.

Для других вариантов подключения узел может быть создан автоматически, после первой успешной попытки чтения данных с прибора, не зарегистрированного в архиве.

В этом случае программа Пролог сама предложит создать новый узел учета. Наименование узла будет содержать тип и идентификатор (номер) прибора. Сам узел будет приписан абоненту «Новые».

Опцию автоматического создания новых узлов можно отключить в настройках программы.

Выполнение команды «Удалить» приводит к уничтожению учетной записи и всех данных учета энергопотребления этого узла. Для предупреждения потери этой информации программа запросит подтверждения перед выполнением операции удаления.

При выборе команды «Свойства» появляется окно «Учетная запись узла», в котором можно просмотреть или изменить информацию об узле учета.

Узлы можно перемещать от одного абонента к другому, для чего предусмотрены команды «Вырезать» и «Вставить», из контекстного меню.

Таблицы данных

Вся информация, полученная с приборов учета посредством накопителя, сохраняется в архиве программы в табличном виде. Эти таблицы недоступны для редактирования.

Перечень таблиц определяется прибором учета, установленном на узле. Узел учета характеризуется следующим набором таблиц:

  • часовой
  • суточный
  • месячный архивы
  • настроечные параметры (база данных) прибора
  • тотальные счетчики
  • контрольный архив.

Перемещение в окне данных осуществляется с помощью линеек прокрутки, клавиш управления курсором или панели НАВИГАТОР. При выделении в панели базы данных пункта «Архив» выводится таблица с информацией о всех зарегистрированных узлах.

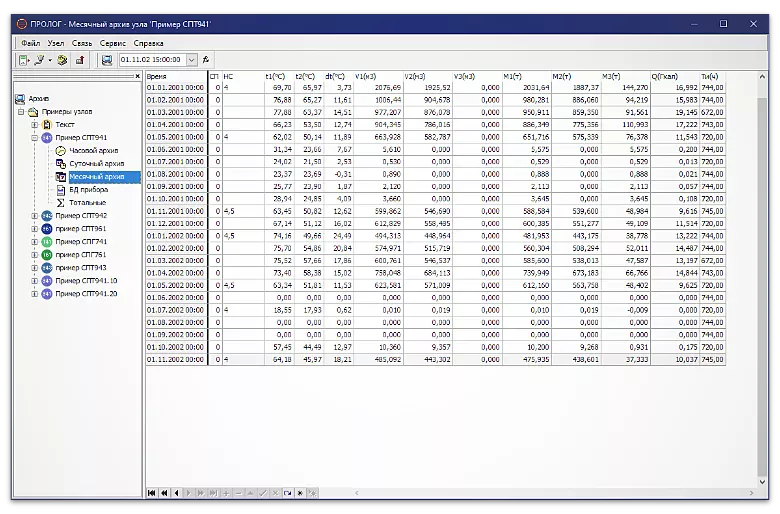

Таблица данных - Архив узлов учета

Данные в этой таблице можно отсортировать, щелкнув мышкой по заголовку любого из столбцов. Данные таблицы можно сгруппировать, перетащив название колонки, по которой будет произведена группировка в область сверху таблицы. Быстрый переход поможет при поиске нужной строки, когда в архиве содержится большое количество узлов и абонентов. Для быстрого перехода следует щелкнуть левой клавишей мыши в той колонке, где нужно провести поиск. Далее на клавиатуре набирается искомое выражение. По мере набора фокус перемещается все ближе к искомой строке, так что в большинстве случаев полностью набирать выражение не придется.

Загрузка данных

ПРОЛОГ обеспечивает чтение архивных данных из тепловычислителей, корректоров газа и накопителей производства НПФ «ЛОГИКА». С разных типов приборов могут быть считаны данные, различающихся составом.

При загрузке данных из накопителя АДС90, АДС91 или полученных посредством мобильного устройства (приложение НАКОПИТЕЛЬ), это могут быть наборы «Все архивы» или «Mec арх». При получении данных из приборов учета, наряду с чтением полного набора данных, пользователь имеет возможность выбрать какие данные и за какой интервал времени необходимо считывать (Выборочное чтение).

Загрузка данных с приборов учета в ПРОЛОГ

АДС90, АДС91, устройство с ОС Android

Для загрузки данных из накопителя АДС90 необходимо подключить его посредством коннектора К228 к порту компьютера, назначенному в настройках программы [Сервис–Настройки–Связь]. По команде пользователя [Связь–Импорт файлов] или нажатию кнопки будет открыто дополнительное окно, где дается информация о содержимом накопителя и возможность отметить галочкой только те файлы, информация из которых должна попасть в архив программы.

Загрузка данных в ПРОЛОГ с АДС 90 и АДС 91

Файлы считанные на мобильное устройство имеют расширения .alp или .mhp и могут быть переданы для дальнейшей обработки в программе ПРОЛОГ. Способов передачи этих файлов множество: электронная почта, облачные хранилища, Bluetooth, передача при прямом подключении устройства к компьютеру и пр.

Для считывания данных при прямом подключении устройства в программе ПРОЛОГ предусмотрены команда [Связь–Импорт файлов] и соответствующая кнопка на панели инструментов. По нажатию на кнопку возникнет дополнительное окно «Загрузка файлов с мобильного устройства», в котором будут отображаться файлы, считанные с приборов учета и хранящиеся на мобильном устройстве. В этом окне возможно выбрать файлы для переноса в программу ПРОЛОГ.

Переданные с мобильного устройства файлы могут быть загружены в программу ПРОЛОГ. Для этого в окне «Загрузка файлов с мобильного устройства» предусмотрена кнопка [Открыть]. По нажатию этой кнопки откроется проводник, где можно указать один или несколько файлов содержащих данные приборов учета.

Прямое подключение

Этот режим чтения может быть использован при подключении одиночного прибора к COM-порту компьютера кабелем или посредством адаптеров.

При использовании адаптера АПС70 или АПС71 необходимо непосредственно перед началом загрузки активировать оптопорт на приборе учета. Активация оптопорта не требуется только при работе с тепловычислителями VI-го поколения СПТ941.20, СПТ944, СПТ962, СПТ963 у которых оптопорт всегда включен.

Для использования Bluetooth-адаптера необходимо, чтобы он был установлен в операционной системе и был видны в диспетчере устройств как COM-порт с определенным номером.

Для загрузки данных из приборов по прямому кабельному соединению предусмотрен пункт меню [Связь — Опросить прибор].

Опросить прибор учета в программе ПРОЛОГ

Через этот пункт пользователь может выбрать команду [Опросить прибор-Все данные] При выборе этой команды программа немедленно попытается выйти на связь с прибором, определить тип подключенного прибора и начать считывание данных.

Прямое подключение прибора учета

Считывание всех данных – рекомендованный режим чтения, поскольку при этом из прибора будет загружено максимум информации, соответственно архив данных прибора, которых хранится в программе ПРОЛОГ, будет максимально полным. Регулярно выполняемое чтение всех данных позволит иметь полную картину функционирование прибора.

Другой вариант чтения, предусматривающий выбор, какие архивы и за какой промежуток времени необходимо считывать, может быть использован в случаях, когда пользователь уверен, что какие-то данные ему никогда не потребуются и при этом необходимо сократить время, затрачиваемое на процесс чтения.

Вариант выборочного чтения может привести к фрагментированности данных, хранящихся в архиве программы. В этом архиве, будет отсутствовать часть информации, что может привести к неверным выводам о режимах работы узла учета.

Для вызова диалогового окна, в котором имеется возможность выбора используется команда меню [Опросить прибор — Выборочно].

Удаленное подключение приборов учета

Под удаленным подключением подразумевается подключение посредством:

  • телефонного модема или GSM модема, настроенного на передачу данных по технологии CSD или HSCD
  • подключение через вычислительную сеть (по протоколу TCP/IP или UDP), например, когда на стороне прибора установлен GSM-модем, настроенный на передачу данных по технологии GPRS
  • постоянное подключение к последовательному порту (COM-порту), в том числе и посредством адаптеров
  • подключение через вычислительную сеть в качестве клиента сервера РАДИУС

Первый способ подключения можно использовать для всех приборов, поддерживаемых программой ПРОЛОГ. На стороне компьютера обычно достаточно стандартной установки модема средствами операционной системы. В настройках программы должна быть создана хотя бы одна группа модемов. Предварительное создание узла не обязательно, за исключением случая, когда модем подключен к сети приборов.

Вариант с подключением через вычислительную сеть также доступен для всех приборов, поддерживаемых программой ПРОЛОГ. Компьютер, с которого планируется обращение к приборам, на время опроса должен быть подключен к вычислительной сети. Для получения данных через сеть обязательно предварительное создание узла.

В учетной карточке узла помимо заполнения обязательных полей на вкладках «Общие» и «Прибор» следует выбрать ТСP/IP на вкладке «Связь». На этой же вкладке заполняется поле «IP-адрес». Если в приборе включены механизмы авторизации и шифрования данных, то необходимо заполнения поля «Код защиты».

Передача данных с использованием протокола UDP поддерживается тепловычислителем СПТ963. Настройки подключения по UDP предусматривают ввод IP адреса и номера порта.

При выборе варианта подключения «Последовательный порт» пользователю будет предложено выбрать один из имеющихся на компьютере COM-портов, через который предполагается подключение прибора учета. Также задается сетевой номер прибора, а при защищенном соединении и код защиты.

Вариант подключения «Радиус» предполагает, доступность через вычислительную сеть сервера с установленной программой РАДИУС. К этому серверу подключается и программа ПРОЛОГ и коммуникационное оборудование узла учета. При таком способе получения данных, обязательно предварительное создание узла. В свойствах узла необходимо выбрать подключение «Радиус» и заполнить несколько полей. В поля «Сервер» и «Порт» вносятся IP адрес и номер порта сервера, на котором установлена программа Радиус. Чтобы авторизоваться на сервере потребуется заполнить поля «Пользователь» и «Пароль». Поле «ИД адаптера» используется для ввода идентификатора оборудования, используемого на узле учета.

После выполнения процедур настройки можно приступать к получению данных.

Менеджер удаленного опроса приборов

Все операции по получению данных при удаленном доступе осуществляются из окна «Менеджер удаленного опроса приборов», которое вызывается командой [Связь–Удаленный опрос приборов] или при нажатии кнопки на панели инструментов.

Менеджер удаленного опроса приборов учета

В верхней половине окна расположена таблица с информацией обо всех узлах, в свойствах которых указан тип подключения. Каждая строка этой таблицы кроме названия узла и типа удаленного подключения содержит данные о том, какие архивы следует считывать, временной интервал, в течение которого возможен дозвон, ход выполнения задания. Пользователю может оказаться полезным знать количество использованных попыток доступа и результат опроса – эту информацию можно получить из двух последних столбцов таблицы.

В процессе работы с «менеджером удаленного доступа» допускается изменение количества попыток соединения, временнơго интервала, за который необходимы архивы прибора или типа запрашиваемых данных. Редактирование этих параметров доступно в окне «Свойства задачи», вызываемого одноименной командой из контекстного меню или двойным щелчком левой клавишей мыши.

Редактирование свойств связи для опроса приборов

В столбце «Данные» отображаются символы, обозначающие, какой набор данных указан в задании:

  • Ч – часовые архивы;
  • C – суточные архивы;
  • Д – декадные архивы;
  • М – месячные архивы;
  • К – контрольные;
  • И – архив изменений БД;
  • П – архив перерывов питания;
  • Н – архив нештатных ситуации;
  • Б – база данных прибора;
  • Т – тотальные счетчики прибора.

Служебную информацию о ходе выполнения задачи можно просмотреть в нижней части окна. Нажатие на кнопки и приводит к пуску и останову задач опроса по всему списку приборов. Пользователь имеет возможность задавать в поле телефонный номер модема, подключенного к прибору. Программа будет дозваниваться до указанного номера, определять тип и идентификатор подключенного прибора и считывать данные. В случае если прибор не зарегистрирован в архиве, будет создан узел учета у абонента «Новые».

Подготовка отчетов

Одна из основных задач программы – облегчение и ускорение работы при подготовке отчетов об энергопотреблении. Для этого пользователю предоставлен механизм вывода данных по шаблонам. Всю работу по подготовке отчета можно разделить на три основных этапа: редактирование (создание) шаблона, назначение шаблона узлу и вывод отчета на печать.

Как отредактировать шаблона отчета Пролог?

Все операции по редактированию (созданию) шаблона выполняются в окне «ПРОЛОГ дизайнер». В этом окне предоставлен широкий набор инструментов, важнейшими из которых являются вставка данных из таблиц узла учета, вставка текста и вставка математических функций.

Редактор шаблонов отчетов в программе ПРОЛОГ ЛОГИКА
Редактор шаблонов отчетов в программе ПРОЛОГ ЛОГИКА

Вместе с программой поставляются несколько типовых шаблонов отчетов. Кроме непосредственного применения, их удобно использовать как основу для создания собственных шаблонов.

Пример отчета в программе ПРОЛОГ
  • Назначение шаблонов
  • Вывод на печать, предварительный просмотр
  • Просмотр данных в графическом виде
  • Экспорт данных из программы Пролог

Дополнительный сервис, предоставляемый пользователю — просмотр значений параметров, содержащихся в отчете в виде графиков, что позволяет визуально оценивать корректность данных. Для этого в окне «Параметры отчета» предусмотрена кнопка «График». В открывающемся после нажатия этой кнопки окне, представлены собственно графики, легенда и ползунок для масштабирования по оси абсцисс.

График часосвых значений архива теплопотребления

Наряду с ползунком для изменения масштаба можно использовать клавиши управления курсором. Имеется также возможность увеличения масштаба любой части графика с помощью манипулятора мышь. Для этого следует «протянуть» прямоугольник, ограничивающий участок графика, который требуется увеличить из верхнего левого угла вниз и вправо при удержании левой клавиши.

Для возврата к исходному масштабу прямоугольник «протягивается» в противоположном направлении, то есть из правого нижнего угла вверх и влево. Перемещать график можно с помощью мыши при удержании правой клавиши. Щелчок левой клавишей мыши на любом из пунктов легенды позволяет выделять и снимать выделение с соответствующих линий графика.

Основные настройки

Инструменты, собранные в этот пункт меню, позволяют изменять общие установки программы, производить очистку памяти накопителя, а также удалять устаревшие записи из архива.

По команде Настройки откроется одноименное окно с тремя вкладками – «Общие», «Связь» и «Модемы».

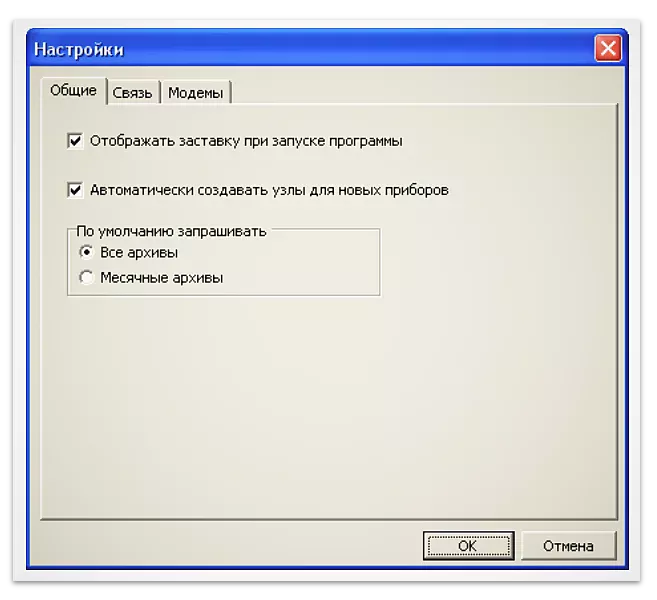

Вкладка — ОБЩИЕ

Настройка программы ПРОЛОГ - вкладка Общие

Программа Пролог версии 3.0 и выше позволяет пользователю управлять появлением заставки при старте программы. Если пункт «Отображать заставку при запуске программы» отмечен галочкой, то заставка будет появляться, в противном случае будет сразу загружаться основное окно программы.

Накопитель АДС90 позволяет считывать информацию с приборов с любыми идентификаторами. После переноса данных на компьютер расшифровывает идентификатор прибора. Если прибор с таким идентификатором уже зарегистрирован в архиве, то все данные будут записаны в соответствующие таблицы. Если идентификатор прибора программе не известен, то тут возможны два пути дальнейшей работы. Первое – это игнорирование всех полученных от прибора данных. Такой вариант работает, если пункт «Автоматически создавать узлы для новых приборов» не помечен. Другой вариант – когда пункт «Автоматически создавать узлы для новых приборов» помечен. При этом данные от незарегистрированных приборов будут попадать в автоматически создаваемые узлы у абонента «Новые». Они будут иметь название, включающее тип и идентификатор прибора. Перед занесением данных с таких приборов программа запросит подтверждение на создание узла.

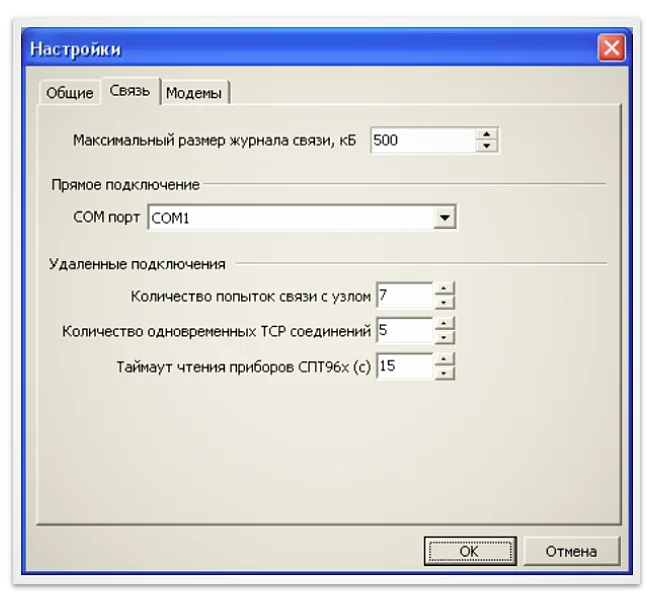

Вкладка — СВЯЗЬ

Настройка программы ПРОЛОГ - вкладка СВЯЗЬ

Значение в поле «Максимальный размер журнала связи, кб» ограничивает предельный объем файла, в который записывается история соединений с узлами.

Номер СОМ-порта обязателен для назначения, если планируется получение данных при прямом подключении. Указанный в настройках порт будет использоваться для подключения накопителя АДС90.

Количество попыток связи — общее значение для всех узлов, оснащенных модемами, в том числе и GPRS-модемами.

Тайм аут чтения. Этот параметр отвечает за время ожидания ответа от приборов СПТ961, СПТ961 (мод 961.1 и 961.2), СПТ962, СПТ963, СПТ961М, СПГ761, СПГ761 (мод 761.1 и 761.2), СПГ762, СПГ762 (мод 762.1 и 762.2), СПГ763, СПГ763 (мод 763.1 и 763.2. Значение по умолчанию – 15 секунд, минимально допустимое – 3с. Основной фактор, влияющий на назначение этого параметра – скорость на шине. При скорости 1200 бит/с время отклика прибора может достигать 30 секунд.

Тайм аут следует увеличить при одновременных запросах от нескольких абонентов сети приборов.

Вкладка — МОДЕМЫ

Настройка программы ПРОЛОГ - вкладка МОДЕМЫ

Если для получения данных планируется использование модема (или нескольких модемов), то они должны быть предварительно установлен средствами операционной системы или с использованием драйверов фирмы-изготовителя.

Доступ к индивидуальным настройкам установленных модемов можно получить из программы, после нажатия кнопок «Телефония», «Свойства модема», «Правила набора номера».

В программе ПРОЛОГ предусмотрена возможность работы с несколькими модемами одновременно, для чего введено понятие «групп модемов».

Пользователь создает (кнопка «+») одну или несколько групп модемов с произвольными названиями. Для примера на рис.4.7 показаны две группы – группа «PTN» и группа «GSM». Далее необходимо назначить установленные в системе модемы, с использованием которых предполагается проводить опрос, членами какой-либо группы. В каждой группе может быть любое количество модемов. В примере на рис. 4.7 и в группу «PTN» и в группу «GSM» включены по два модема. Таким образом, опрос возможно осуществлять параллельно по четырем модемам.

Группы можно удалять и редактировать. Установка нового модема не потребует внесения изменений в свойства каждого узла. Потребуется только одно переназначение в группе модемов. Опрос узла учета будет производиться посредством модемов (модема) той группы, которая назначена в свойствах этого узла.

Импорт данных из Пролог

Настройка программы ПРОЛОГ позволяет загрузить (импортировать) данные с внешней базы. Внешней базой считается файл prolog.mdb, созданный программой ПРОЛОГ с тем же номером версии, что и текущая.

Для импорта данных надо выбрать команду [Файл-Импорт данных из внешней БД], после чего появится дополнительное окно с таблицей всех узлов, имеющихся в импортируемой базе.

Импорт данных из внешней базы данных в ПРОЛОГ

В таблице можно отметить все узлы, данные с которых необходимо импортировать и для них проводится операция загрузки в архив.
