Схемы подключения датчиков к вычислителю ВКТ-7
⎋ Порядок подключения цепей датчиков к тепловычислителю ВКТ-7. Схемы подключения преобразователей давления, термопреобразователей и расходомеров
Разъемы для подключения датчиков находятся на электронном модуле в верхней части вычислителя тепла ВКТ-7 (Теплоком). Розетки на кабели и наклейки входят в комплект поставки вычислителя. Джамперы установлены по месту.
Порядок подключения цепей датчиков к тепловычислителю ВКТ-7:
- Отсоединить ответные части разъемов и промаркировать с помощью маркировочных наклеек, входящих в комплект поставки.
- В нижней стенке основания: прорезать острым предметом поканавке и выдавить необходимое количество отверстий (от 1 до 3).
- Зачистить заусеницы и установить вводы (резиновые манжеты, входящие в комплект поставки, или гермовводы, поставляемые по отдельному заказу).
- Пропустить кабели через вводы и разделать каждый кабель на длину 8–10 см.
- Зачистить проводники кабелей, скрутить многожильные проводники или надеть кабельные наконечники, вставить в гнездо соответствующего разъема и закрепить винтом.
- Присоединить ответные части разъемов (Х1-Х12).

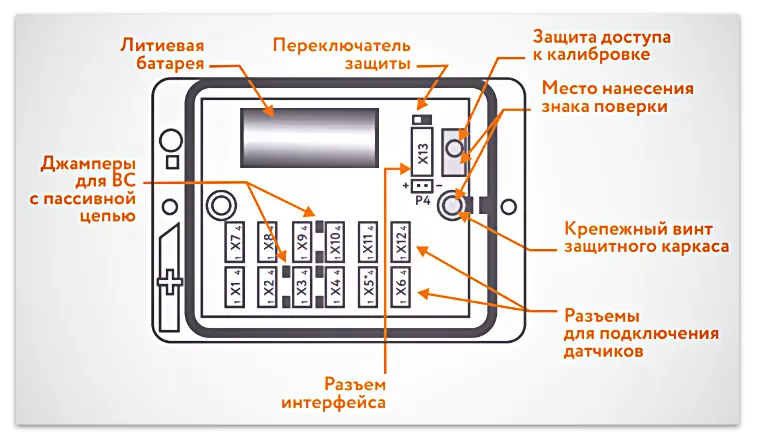

![Расположение элемпентов вычислителя на электронном блоке ВКТ-7](https://kipkatalog.ru/wp-content/uploads/2022/05/xvid-snizu-na-elektronnyj-blok-vkt-7.webp.pagespeed.ic.VQVeSklm1x.webp)

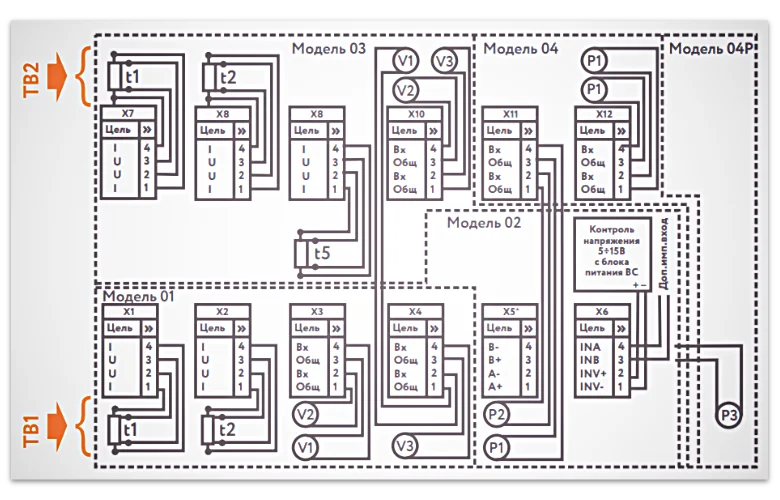

Размещение разъемов и схема подключения датчиков:
![Схема подключения датчиков к разъемам ВКТ-7](https://kipkatalog.ru/wp-content/uploads/2022/05/xskhema-podklyucheniya-datchikov-k-razemam-vkt-7.webp.pagespeed.ic.6ZhYIZ5h5T.webp)
⇲ Разъем Х5 устанавливается по отдельному заказу.
Общие требования электромонтажа
Диаметр кабеля, пропускаемого через кабельный ввод, должен быть 7–10 мм. Сечение проводников, подключаемых к разъемам, должно быть 0,07 – 1 мм2. Допускается иметь внешние переходные колодки линий связи,предусматривающие защиту от механических повреждений ипломбирование этой защиты.
Если в радиусе до 10 метров от ВКТ-7 и первичных датчиков отсутствуют силовые проводники с индуктивной нагрузкой более 1 А (трансформаторы, сварочные аппараты, двигатели) и прочие источники электромагнитных помех, то линии связи с датчиками допускается прокладывать неэкранированными кабелями.
При наличии вышеперечисленных источников электромагнитных помех линии связи с датчиками рекомендуется выполнять экранированными кабелями либо прокладывать в металлических трубах или металлорукавах. При этом для прокладки сигнальных линий можно применить общий кабель.
Экраны кабелей должны быть электрически соединены между собой (только в одной точке) и общим проводом прибора. Для этой целиможно использовать контакты 1, 3 клеммников Х3, Х4, Х10.
⚠ Запрещается применение датчиков, выход которых связан электрически с корпусом («землей»)!
Запрещается присоединение экранов к любым посторонним цепям, включая заземления и зануления, поэтому следует применять кабели, имеющие изоляцию поверх экрана.
Внешние устройства (модем, компьютер), подключаемые по интерфейсам RS232 или RS485 должны иметь защиту от импульсных перенапряжений и помех (грозозащиту) с подсоединением к линии защитного заземления.
Защитное заземление ВКТ-7 от поражения электрическим током не требуется.
Схема подключения внешних устройств (модем, накопительный пульт, принтер)
Рекомендуем ознакомиться

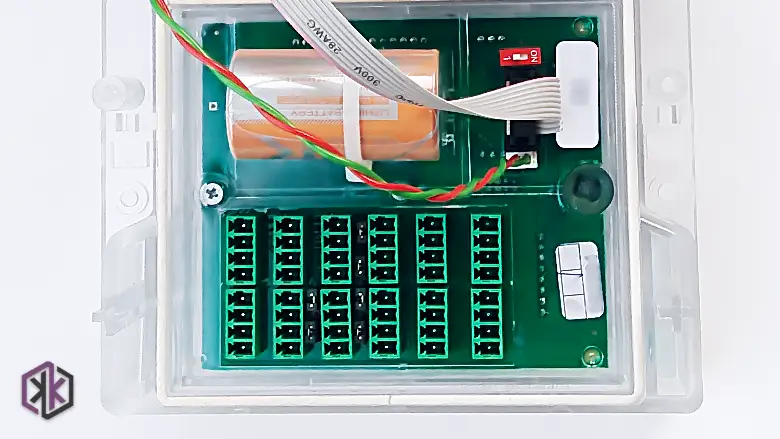

![Плата подключения с разъёмами ВКТ-7 для подключения датчиков](https://kipkatalog.ru/wp-content/uploads/2022/05/plata-podklyucheniya-s-razemami-vkt-7-dlya-podklyucheniya-datchikov.webp)
Подключение термопреобразователей сопротивления
Термопреобразователь (датчик температуры ВКТ-7) подключается 4-х жильным кабелем длиной до 500 м при условии, что сопротивление каждой жилы кабеля не превышает 100 Ом.

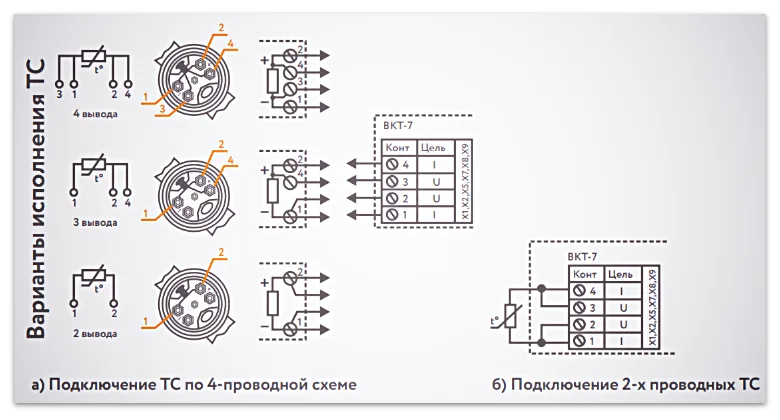

![Варианты подключения термопреобразователя в зависимости от исполнения](https://kipkatalog.ru/wp-content/uploads/2022/05/xvarianty-podklyucheniya-termopreobrazovatelya-v-zavisimosti-ot-ispolneniya.webp.pagespeed.ic.1vRyV_VwWq.webp)
- Допускается подключение одного термопреобразователя на несколько каналов измерения температуры вычислителя.
- Допускается применение термопреобразователей, имеющих неразъемный двухпроводный кабель.
⚠ Наращивание неразъемного двухпроводного кабеля не допускается!
Подключение импульсных датчиков (водосчетчиков и расходомеров)
Импульсные датчики подключаются 2-х жильным кабелем длиной до 500 м и сечением жилы не менее 0,07 мм2. К импульсному входу ВКТ-7 могут подключаться устройства с питанием их выхода от вычислителя (пассивный тип) или от собственного источника (активный тип).

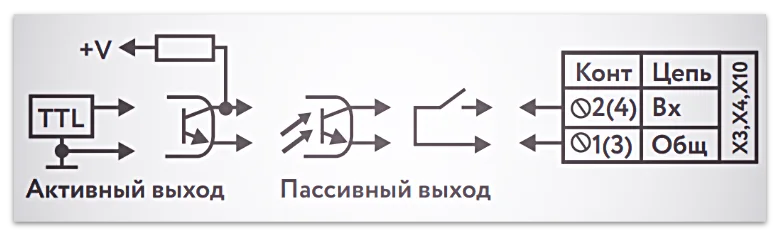

![Схема подключения импульсных датчиков (водосчетчиков и расходомеров) ВКТ-7](https://kipkatalog.ru/wp-content/uploads/2022/05/xskhema-podklyucheniya-impulsnyh-datchikov-vodoschetchikov-i-raskhodomerov-vkt-7.webp.pagespeed.ic.n25ZOo4Kfa.webp)
В случае пассивного типа выхода следует установить перемычку (джампер), показанную на рисунке слева от соответствующего разъема «Х3», «Х4» и «Х10», а при активном – снять ее. Допускается объединение импульсных входов для водосчетчиков с пассивной выходной цепью.
Дополнительный импульсный вход

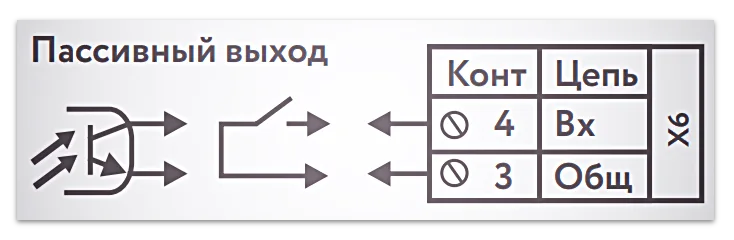

Дополнительный импульсный вход используется с датчиками, имеющими пассивный выходной каскад. Максимальная частота на выходе датчика 2 Гц.
![Схема подключения дополнительного импульсного входа ВКТ 7](https://kipkatalog.ru/wp-content/uploads/2022/05/xskhema-podklyucheniya-dopolnitelnogo-impulsnogo-vhoda-vkt-7.webp.pagespeed.ic._tO-eWFYyr.webp)
☞ В модели 04Р дополнительный импульсный вход отсутствует.
Подключение датчиков давления

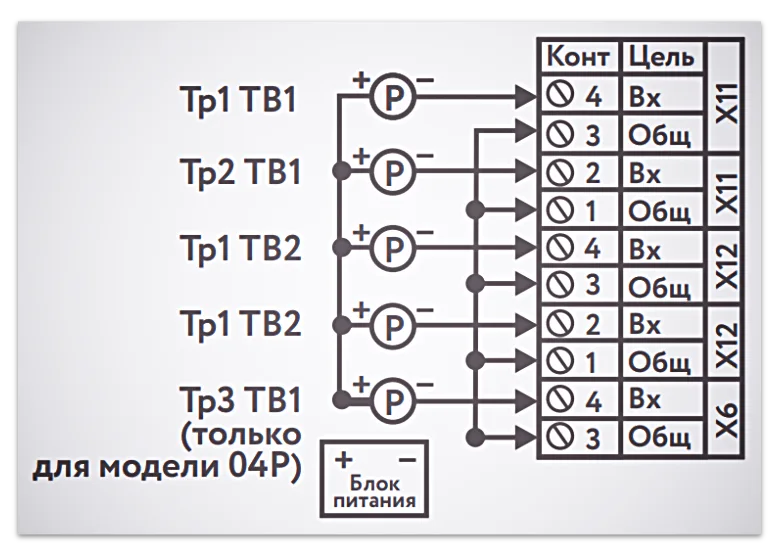

Датчики давления подключается 2-х жильным кабелем длиной до 500 м и сечением жилы не менее 0,07 мм2. Рекомендуемая схема подключения датчиков давления:
![Рекомендуемая схема подключения датчиков давления к тепловычислителю ВКТ-7](https://kipkatalog.ru/wp-content/uploads/2022/05/xrekomenduemaya-skhema-podklyucheniya-datchikov-davleniya-k-teplovychislitelyu-vkt-7.webp.pagespeed.ic.Fgcvm-KcLT.webp)
Для питания двухпроводных ПД разрешается применение одного блока питания.
- Для питания датчиков давления необходимо использовать внешние блоки питания
- Запараллеливание каналов измерения давления недопускается!
⚠ Убедиться в отсутствии напряжений на разъёмах подключаемых датчиков!!!
