Съем показаний тепловычислителя ВКТ-7 (Теплоком) может осуществляться как непосредственно с дисплея, так и дистанционно с помощью GSM/GPRS модемов. Для передачи данных выполняется настройка ВКТ-7 для снятия показаний в базе данных тепловычислителя.

Данная настройка позволят получать архивные данные о теплопотреблении в автоматическом режиме непосредственно на компьютер с установленной системой диспетчеризации (например, ЛЭРС УЧЕТ).

Структура меню ВКТ-7

Настроечные параметры тепловычислителя ВКТ-7, внесенные в базу данных вычислителя тепловой энергии, доступны для просмотра на дисплее. При просмотре выводятся параметры активной базы.

Выбор подразделов, групп параметров и параметров выполняется клавишами «↑» или «↓», вход в выбранный подраздел (группу или параметр) – клавишей «ВВОД», возврат на предыдущий уровень меню – клавишей «МЕНЮ».

Если выбранный параметр не актуален в конкретной конфигурации, то на нижней строке индицируется подсказка — не используется или данный параметр исключается из меню (не отображается на экране).

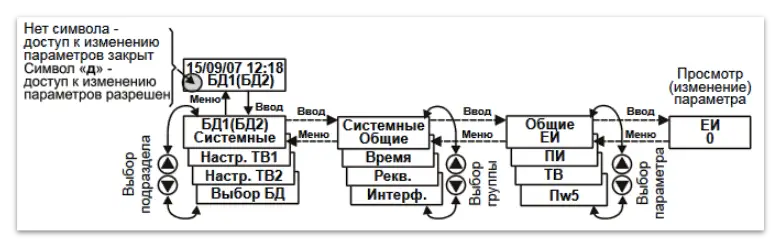

Структура меню тепловычислителя ВКТ-7
Изображение 1. Структура меню тепловычислителя ВКТ-7 (Теплоком)

⚠︎ При включенной защите изменить значения (кроме параметров группы «Интерф.») нельзя, что сопровождается подсказкой «ЗЩ!» (Защита)

Как настроить ВКТ-7 для снятия показаний

Для внесения изменений в параметры тепловычислителя должен быть открыт доступ (подробнее см. руководство пользователя). О доступе сигнализирует соответствующая индикация «Д». Выбираем действующую базу данных «БД1».

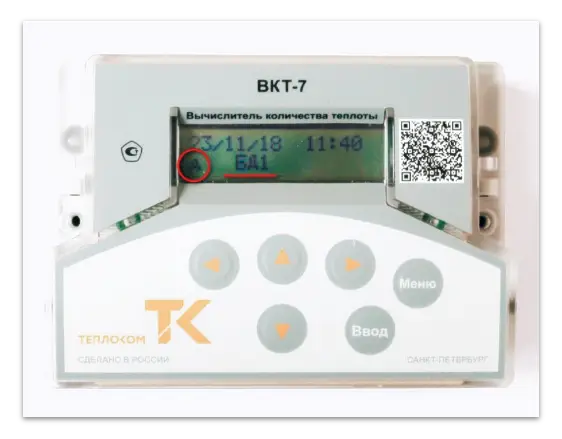

Индикация доступа к редактированию настроечной базы ВКТ-7
Изображение 2. Индикация доступа к редактированию настроечной базы ВКТ-7

Переходим в подраздел «СИСТЕМНЫЕ». Системные параметры определяют работу ВКТ-7 в целом и позволяют настроить:

  • единицы измерения
  • кол-во тепловых вводов
  • договорные значения
  • дату и пр.

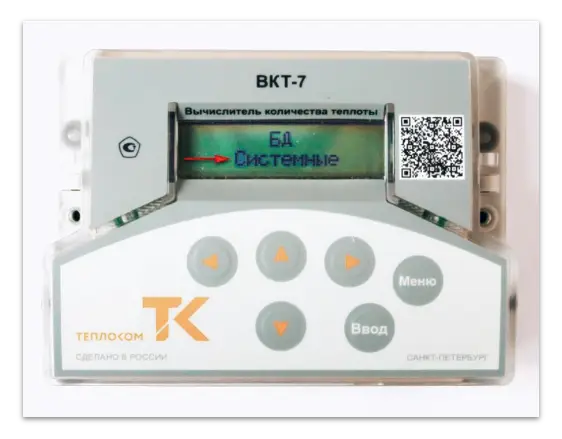

Системные параметры настроечной базы ВКТ-7
Изображение 3. Системные параметры настроечной базы ВКТ-7

Настройка раздела интерфейс

Выбираем раздел «ИНТЕРФЕЙС», который содержит параметры «ВУ» (внешнее устройство) и «СО» (скорость обмена с «ВУ»). Для выбора доступны следующие значения параметров:

Параметр01234
ВУПК (компьютер), НП (накопительный пульт), и нет ВУdial up модемпринтерGSM модем
СО (кбит/с)1,22,44,89,619,2
Таблица 1. Значения параметров подключения внешних устройств и скорости обмена

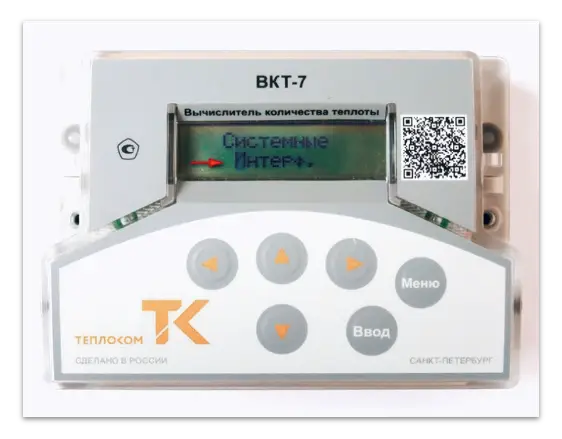

Настройка параметров интерфейса ВКТ-7
Изображение 4. Настройка параметров интерфейса ВКТ-7 (Теплоком)

Выбираем параметр → «ВУ»

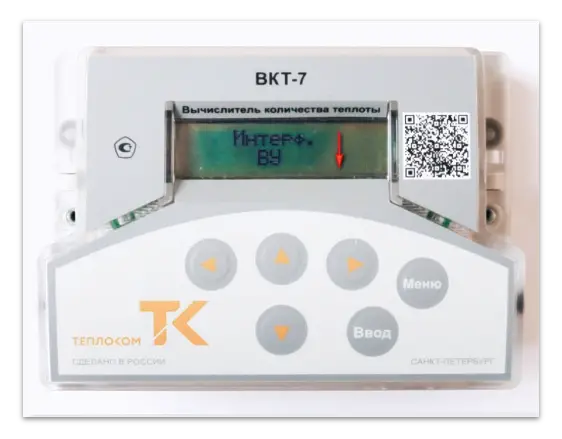

Настройка параметров подключения внешнего устройства
Изображение 5. Настройка параметров подключения внешнего устройства

Так как необходимо передавать данные тепловычислителя ВКТ-7 через GSM модем, выбираем из таблицы значение параметра ВУ = 3.

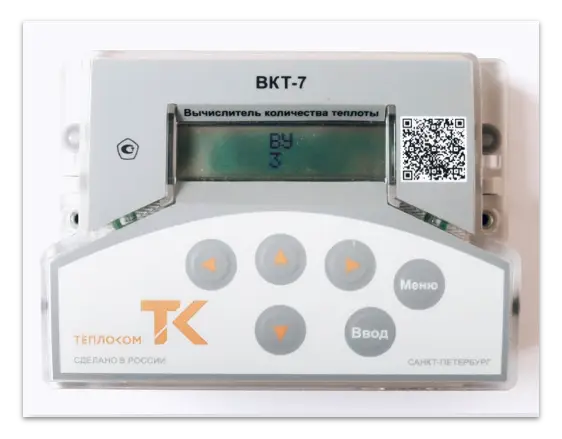

Настройка параметра ВУ в базе данных вычислителя ВКТ-7
Изображение 6. Настройка параметра ВУ в базе данных вычислителя ВКТ-7

Возвращаемся к списку параметров и выбираем → «СО»

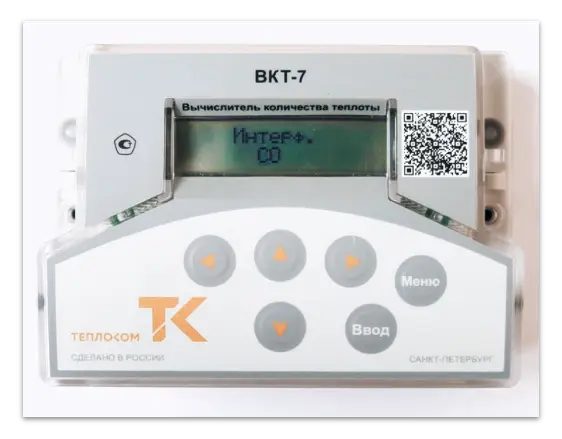

Настройка скорости обмена с GSM модемом
Изображение 7. Настройка скорости обмена с GSM модемом

Выбор скорости обмена обусловлен рядом обстоятельств связанных с выбором и настройкой GSM-модема, условиями и качеством монтажа коммуникационных линий и программными ограничениями системы сбора данных. Для стабильного соединения, например между ВКТ-7 и GSM модемом iRZ MC52iT, рекомендуется выбирать значение СО=3

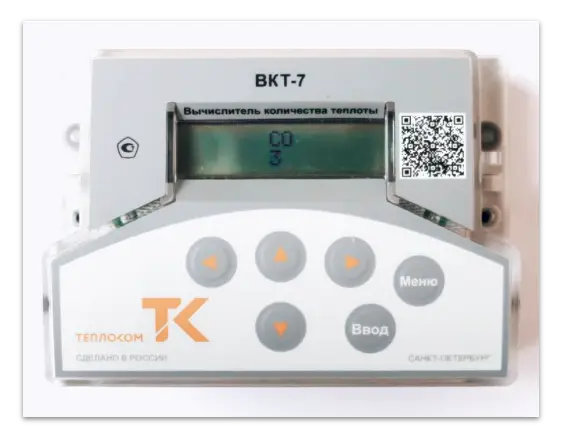

Настройка параметра СО в базе данных тепловычислителя ВКТ-7
Изображение 8. Настройка параметра СО в базе данных тепловычислителя ВКТ-7

Настройка параметров идентификации ВКТ-7

Переходим в подменю «РЕКВИЗИТЫ», в котором содержатся параметры:

  • «ИА»  — (идентификатор абонента, обычно заводской номер тепловычислителя)
  • «СН» —  (сетевой номер тепловычислителя ВКТ-7 для внешнего устройства)
  • «РР» —  (режим смены базы данных)

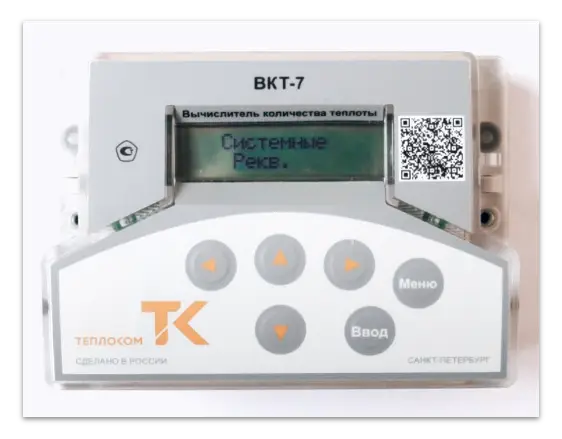

Раздел настроечного меню тепловычислителя ВКТ-7 — Реквизиты
Изображение 9. Раздел настроечного меню тепловычислителя ВКТ-7 «Реквизиты»

Значение «ИА» задается в диапазоне от 0 до 99999999. По умолчанию «ИА» = заводскому номеру, обозначенному на корпусе и в паспорте тепловычислителя. Данный параметр необходим для идентификации конкретного прибора в системах диспетчеризации.

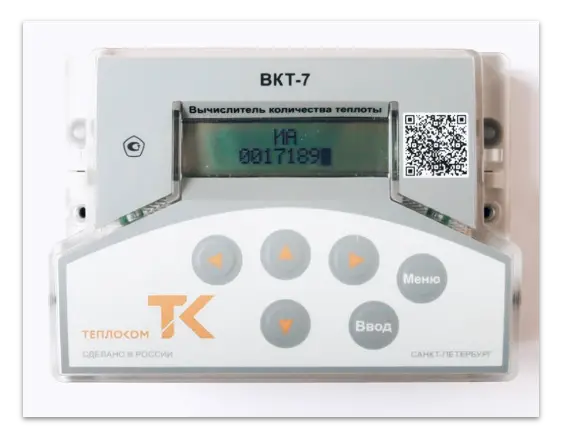

Идентификатор абонента ВКТ-7
Изображение 10. Идентификатор абонента «ИА» ВКТ-7

Переходим к выбору параметра → «СН»

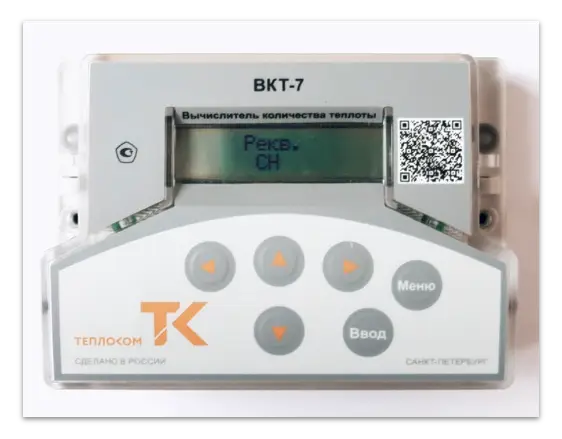

Переход в меню вычислителя тепла - Сетевой номер
Изображение 11. Переход в меню вычислителя ВКТ-7 «Сетевой номер»

Сетевой номер тепловычислителя ВКТ-7 определяется из необходимости взаимодействия нескольких приборов учета тепла, подключенных непосредственно в единую сеть приборов.

Если на объекте учета (в ИТП) один тепловычислитель ВКТ-7, подключенный напрямую к GSM модему, то рекомендованное значение СН = 001.

Значение СН = 000 — относится широковещательному запросу и не соответствует правильному распределению сетевых адресов, хотя данный прибор так же будет передавать данные.

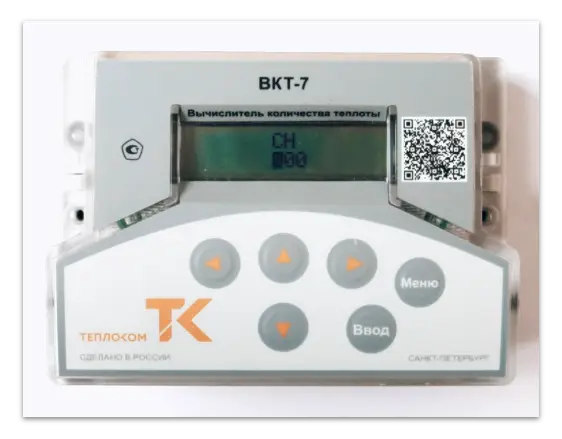

Значение параметра сетевого номера ВКТ-7
Изображение 12. Значение параметра сетевого номера ВКТ-7

После настройки базы данных ВКТ-7 для снятия показаний можно приступить к подключению GSM модема.
