Редукторный электропривод Ридан AMV(E)-3000R. Руководство по эксплуатации

⎋ Описание и область применения Ридан AMV(E)-3000R. Номенклатура и коды для оформления заказа. Технические характеристики и руководство пользователя

Электропривод предназначен для управления регулирующими клапанами VFM-2R DN 100–250 и VF-3R 65–150; VFS-2R DN 100–200. Управление приводом Ридан AMV-3000R осуществляется по импульсному сигналу от трехпозиционных электронных регуляторов Ридан ECL-3R/4R или подобных. Привод Ридан AME-3000R управляется аналоговым сигналом.

Кроме стандартных функций, таких как ручное позиционирование и индикация положения, привод имеет концевые моментные выключатели, которые защищают привод от перегрузок.

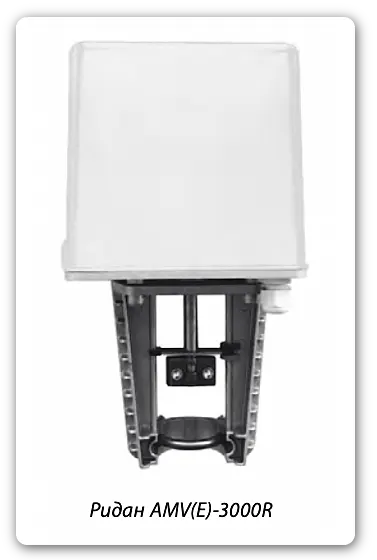

Изображение 1. Редукторный электропривод Ридан AMV(E)-3000R — внешний вид
Изображение 1. Редукторный электропривод Ридан AMV(E)-3000R — внешний вид

☞ Замена клапанов и приводов «Danfoss» на оборудование «Ридан». Подробнее

Основные характеристики

  • Питающее напряжение: 24 или 220 В пер. тока.
  • Cкорость перемещения штока привода 3,1 с на 1 мм.

Номенклатура и коды для оформления заказа

ТипПитающее напряжение, В пер. токаКодовый номер
AMV-3000R220082G3443R3
AMV-3000R24082G3442R3
AME-3000R 220082G3443R4
AME-3000R24082G3442R4
Таблица 1. Номенклатура и коды для оформления заказа электроприводов Ридан AMV(E)-3000R

Технические характеристики

Модификация электроприводаРидан AMV-3000RРидан AME-3000R
Питающее напряжение24 В пер. тока, от –10 до +15 %
220 В пер. тока, от –10 до +15 %
24 В пер. тока, от –10 до +15 %
220 В пер. тока, от –10 до +15 %
Потребляемая мощность, ВА1818
Частота тока, Гц5050
Принцип управленияТрехпозиционныйАналоговый
Входной управляющий сигнал0(2) – 10 В,
0(4) – 20 мА
Выходной сигнал обратной связи0(2) – 10 В,
0(4) – 20 мА
Возвратная пружинаНетНет
Развиваемое усилие, Н30003000
Максимальный ход штока, мм5050
Время перемещения штока на 1 мм, с 3,13,1
Максимальная температура теплоносителя, °C150150
Рабочая температура окружающей среды, °CОт –10 до 50От –10 до 50
Температура транспортировки и хранения, °CОт –40 до 70От –40 до 70
Класс защитыIP54IP54
Масса, кг4,74,7
Таблица 2. Технические характеристики электроприводов Ридан AMV-3000R и Ридан AME-3000R

Монтажные положения

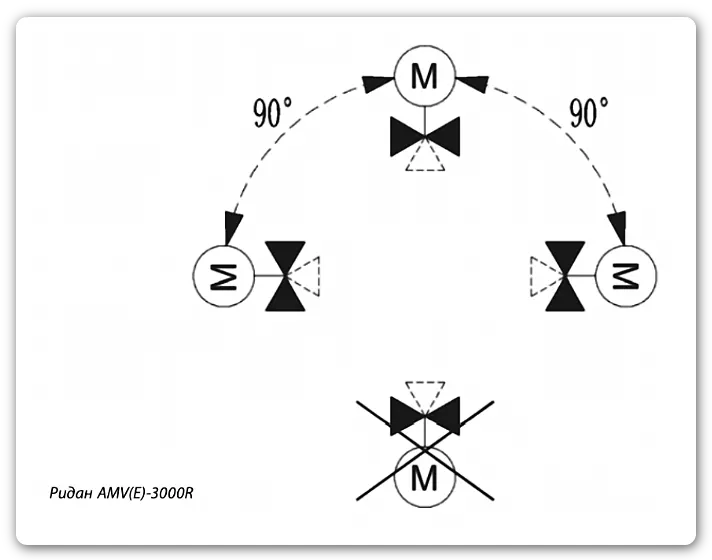

Изображение 2. Монтажные положения электроприводов Ридан AMV-3000R и AME-3000R
Изображение 2. Монтажные положения электроприводов Ридан AMV-3000R и AME-3000R

Схема электрических соединений

Ридан AMV-3000R — Рекомендуемое сечение жилы кабеля 1,5 мм2.

  • Клемма 2 — Подача импульсного сигнала от регулятора — движение штока «ВНИЗ»
  • Клемма 3 — Подача импульсного сигнала от регулятора — движение штока «ВВЕРХ»

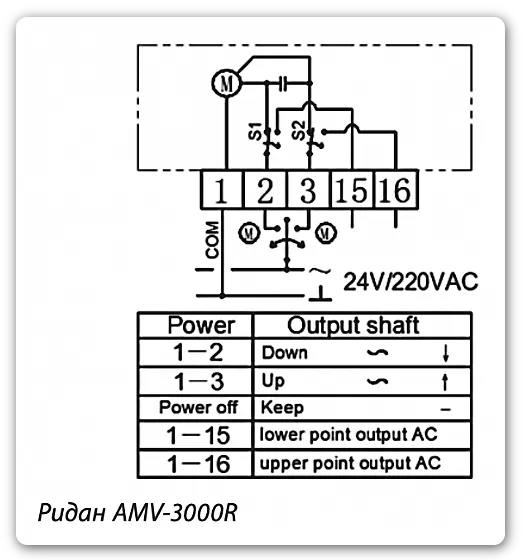

Изображение 3. Схема электрических соединений и подключений электропривода Ридан AMV-3000R
Изображение 3. Схема электрических соединений и подключений электропривода Ридан AMV-3000R

Ридан AME-3000R — Рекомендуемое сечение жилы кабеля 1,5 мм2

  • B — фаза питающего напряжения (24 В пер. тока);
  • O — нейтраль, общий (0 В);
  • E — входной управляющий сигнал (0–10 или 2–10 В, 0–20 или 4–20 мА);
  • Y — выходной сигнал обратной связи (0–10 или 2–10 В).

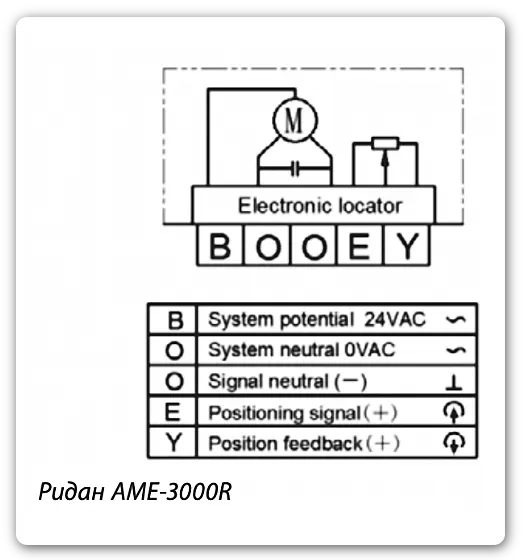

Изображение 4. Схема электрических соединений и подключений электропривода Ридан AME-3000R
Изображение 4. Схема электрических соединений и подключений электропривода Ридан AME-3000R

☞ Версия привода с питанием 220 В пер. тока подключается аналогично.

Ручное позиционирование

Ручное позиционирование производится при отключенном напряжении. Вставить шестигранный торцевой ключ в верхнюю часть привода и поворачивать в сторону. Проверить правильное направление движения привода и установить в необходимом положении.

Комбинации электроприводов и регулирующих клапанов

Электропривод Ридан AMV(E)-3000R совместим со следующими регулирующими клапанами:

  • VFM-2R DN 100–250 мм;
  • VF-3R DN 65–150 мм;
  • VFS-2R DN 100–200 мм.

Габаритные размеры

Габаритные и присоединительные размеры электроприводов AMV-1800R и AME-1800R приведены на Изображении 5.

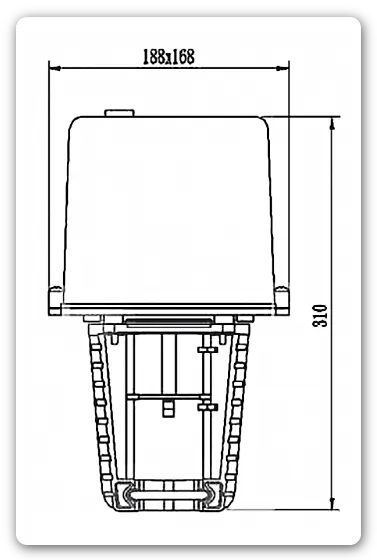

Изображение 5. Габаритные и присоединительные размеры электроприводов Ридан AMV-3000R и AME-3000R
Изображение 5. Габаритные и присоединительные размеры электроприводов Ридан AMV-3000R и AME-3000R
