Термоэлектрические приводы серии TWA, Ридан. Руководство по эксплуатации
⎋ Руководство по эксплуатации термоэлектрических приводов серии TWA-KR и TWA-AR, Ридан. Схема электрических соединений. Габаритные размеры

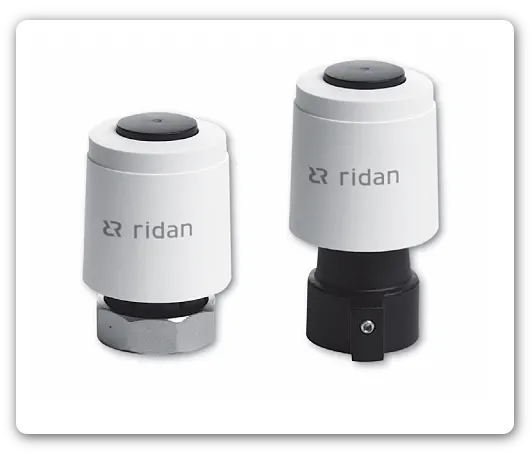

Термоэлектрические приводы серии TWA (Ридан) предназначены для двухпозиционного управления различными регулирующими клапанами в системах отопления и теплохолодоснабжения местных вентиляционных установок.
Привод оснащен визуальным индикатором хода, который показывает, в каком положении находится клапан — закрыт или открыт.
Описание и область применения
Приводы TWA в зависимости от модификации могут использоваться с клапанами «Ридан», имеющими резьбу для крепления привода M30 х 1,5, а также с клапанами серий RA, производства компании «Данфосс».
В случае применения привода с другими типами клапанов необходимо произвести проверку на совместимость геометрии и обеспечения его закрытия. Питающее напряжение электропривода — 24 или 230 В.
Клапаны могут быть нормально закрытыми (NC) и нормально открытыми (NO) при отсутствии напряжения.
Номенклатура и коды для оформления заказа
- Тип привода → TWA-KR
- Тип клапана → M 30 x 1,5
| Питающее напряжение, В (пост. или пер. тока) | Вариант привода (NO — нормально открытый, NC— нормально закрытый) | Кодовый номер |
|---|---|---|
| 24 пост. | NC | 088H3140R |
| 24 пост. | NO | 088H3141R |
| 230 пер. | NC | 088H3142R |
| 230 пер. | NO | 088H3143R |
- Тип привода → TWA-AR
- Тип клапана → RA
| Питающее напряжение, В (пост. или пер. тока) | Вариант привода (NO — нормально открытый, NC— нормально закрытый) | Кодовый номер |
|---|---|---|
| 24 пост. | NC | 088H3110R |
| 24 пост. | NO | 088H3111R |
| 230 пер. | NC | 088H3112R |
| 230 пер. | NO | 088H3113R |
Технические характеристики
| Питающее напряжение, В | 24 В (пост. ток) или 230 В (пер. ток) |
| Частота переменного тока, Гц | 50–60 |
| Потребляемая мощность, Вт | 2 |
| Время перемещения штока, мин | ~3 |
| Температура окружающего воздуха, °С | 0–60 |
| Класс защиты | IP41 |
| Длина кабеля, мм | 750 |

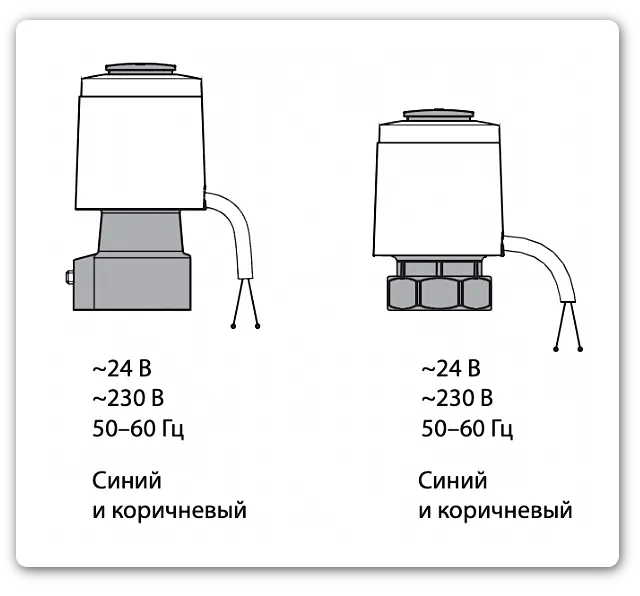

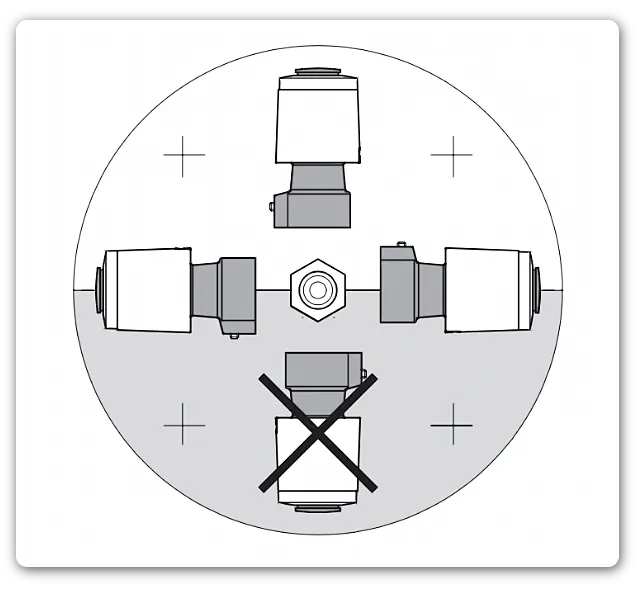

Схема электрических соединений и монтажные положения

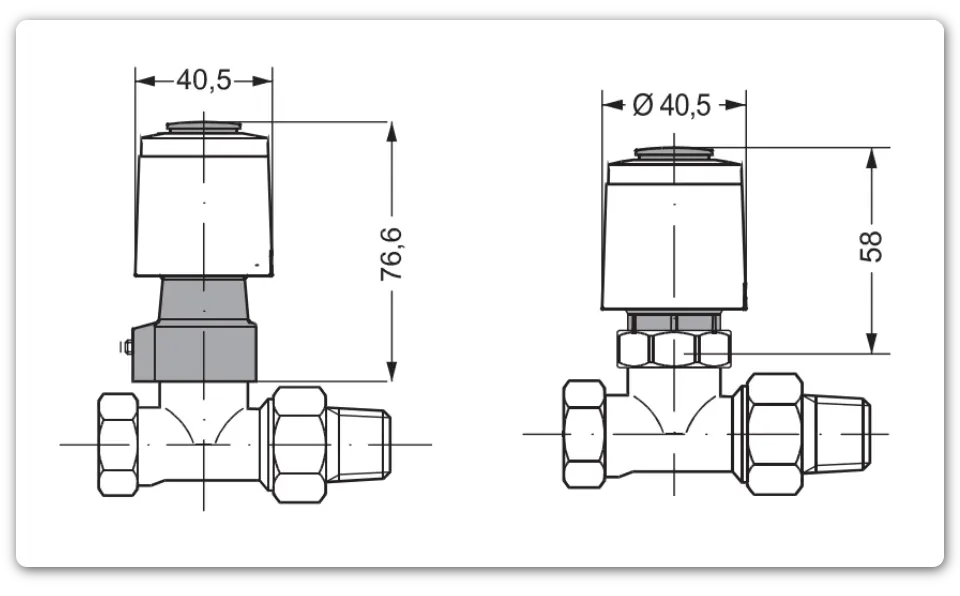

Габаритные и присоединительные размеры
⚠︎ Внимание! Все нормально закрытые термоэлектрические приводы перед монтажом должны быть приведены в открытое положение (красный фиксатор установлен на привод) для их легкой установки на клапан.
