Редукторный электропривод Ридан AMV(E)-6500R. Руководство по эксплуатации

⎋ Описание и область применения Ридан AMV(E)-6500R. Номенклатура и коды для оформления заказа. Технические характеристики и руководство пользователя

Электропривод предназначен для управления регулирующими клапанами VFM-2R DN 250 и VF-3R DN 100–250. Управление приводом Ридан AMV-6500R осуществляется по импульсному сигналу от трехпозиционных электронных регуляторов Ридан ECL-3R/4R или подобных. Привод Ридан AME-6500R управляется аналоговым сигналом.

Кроме стандартных функций, таких как ручное позиционирование и индикация положения, привод имеет концевые моментные выключатели, которые защищают привод от перегрузок.

Редукторный электропривод Ридан AMV(E)-6500R — внешний вид

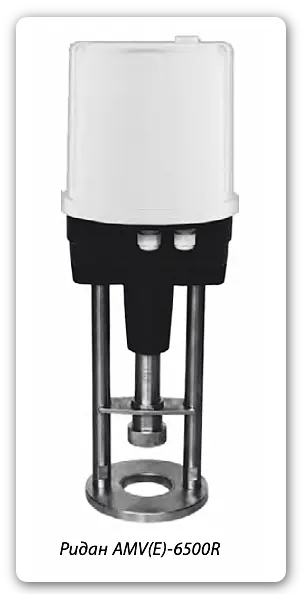

Изображение 1. Редукторный электропривод Ридан AMV(E)-6500R — внешний вид

☞ Замена клапанов и приводов «Danfoss» на оборудование «Ридан». Подробнее

Основные характеристики

  • Питающее напряжение: 220 В пер. тока.
  • Cкорость перемещения штока привода 2,1 с на 1 мм.

Номенклатура и коды для оформления заказа

ТипПитающее напряжение, В пер. токаКодовый номер
AMV-6500R220082G3443R5
AME-6500R220082G3443R6
Таблица 1. Номенклатура и коды для оформления заказа электроприводов Ридан AMV(E)-6500R

Технические характеристики

Модификация электроприводаРидан AMV-6500RРидан AME-6500R
Питающее напряжение220 В пер. тока, от –10 до +15 %220 В пер. тока, от –10 до +15 %
Потребляемая мощность, ВА2525
Частота тока, Гц50/6050/60
Принцип управленияТрехпозиционныйАналоговый
Входной управляющий сигнал0(2) – 10 В,
0(4) – 20 мА
Выходной сигнал обратной связи0(2) – 10 В,
0(4) – 20 мА
Возвратная пружинаНетНет
Развиваемое усилие, Н65006500
Максимальный ход штока, мм6060
Время перемещения штока на 1 мм, с 2,12,1
Максимальная температура теплоносителя, °C150150
Рабочая температура окружающей среды, °CОт –10 до 55От –10 до 55
Температура транспортировки и хранения, °CОт –40 до 70От –40 до 70
Класс защитыIP64IP64
Масса, кг1010
Таблица 2. Технические характеристики электроприводов Ридан AMV-6500R и AME-6500R

Монтажные положения

Монтажные положения электроприводов Ридан AMV-6500R и AME-6500R
Изображение 2. Монтажные положения электроприводов Ридан AMV-6500R и AME-6500R

Схема электрических соединений

Ридан AMV-6500R — Рекомендуемое сечение жилы кабеля 1,5 мм2.

  • Клемма 2 — Подача импульсного сигнала от регулятора — движение штока «ВНИЗ»
  • Клемма 3 — Подача импульсного сигнала от регулятора — движение штока «ВВЕРХ»
Схема электрических соединений и подключений электропривода Ридан AMV-6500R
Изображение 3. Схема электрических соединений и подключений электропривода Ридан AMV-6500R

Ридан AME-6500R (220 В пер. тока) — Рекомендуемое сечение жилы кабеля 1,5 мм2

  • B — фаза питающего напряжения (220 В пер. тока);
  • O — нейтраль, общий (0 В);
  • E — входной управляющий сигнал (0–10 или 2–10 В, 0–20 или 4–20 мА);
  • Y — выходной сигнал обратной связи (0–10 или 2–10 В).
Схема электрических соединений и подключений электропривода Ридан AME-6500R
Изображение 4. Схема электрических соединений и подключений электропривода Ридан AME-6500R

Ручное позиционирование

Ручное позиционирование производится при отключенном напряжении. Вставить шестигранный торцевой ключ в верхнюю часть привода и поворачивать в сторону. Проверить правильное направление движения привода и установить в необходимом положении.

Комбинации электроприводов и регулирующих клапанов

Электропривод Ридан AMV(E)-6500R совместим со следующими регулирующими клапанами:

  • VFM-2R DN 250 мм;
  • VF-3R DN 100–250 мм.

Габаритные размеры

Габаритные и присоединительные размеры электроприводов AMV-6500R и AME-6500R приведены на Изображении 5.

Габаритные и присоединительные размеры электроприводов Ридан AMV-6500R и AME-6500R
Изображение 5. Габаритные и присоединительные размеры электроприводов Ридан AMV-6500R и AME-6500R
