Регулирующие клапаны Danfoss

Одним из основных элементов системы автоматического регулирования являются регулирующие клапаны Danfoss, которые по сигналу управляющего устройства (контроллера, термостата и пр.) изменяет подачу тепло- или холодоносителя в установки различного назначения. Регулирующий орган состоит из регулирующего клапана и электропривода.

Основные различия регулирующих клапанов

Регулирующие клапаны Danfoss, различаются по следующим параметрам:

  • по предназначению — регулирующие и запорные;
  • по количеству регулируемых потоков — проходные, трех- и четырехходовые;
  • по принципу действия — седельные и поворотные.

В сравнении с поворотными седельные клапаны обеспечивают более качественное регулирование и меньшую протечку в закрытом состоянии, а также способны работать при высоких параметрах регулируемой среды и перепадах давлений. Седельные клапаны бывают нажимного действия (например, VM2 или VFM2) и возвратно-поступательного (например, типа VF3, VFM2, VRG3).

Закрытие клапана первого типа происходит под воздействием электропривода, а открытие (подъем штока) — за счет возвратной пружины штока. Шток такого клапана механически не связан со штоком привода. Перемещение штока клапана второго типа происходит с помощью электропривода, который то надавливает на шток клапана, то тянет его вверх. Без привода шток клапана может находиться в любом промежуточном положении.

Следует обратить внимание на то, что у трехходовых клапанов, а также у проходных клапанов VRG 2,VRB 2, VZL 2 при перемещении штока вниз прямой проход открывается, а «байпасный» — закрывается. Это необходимо учитывать при подключении кабелей управляющих сигналов от электронных регуляторов.

  • по виду расходной характеристики — линейная, линейная составная (у клапанов VM2 и VFM2), равнопроцентная (логарифмическая).

Выбор расходной характеристики клапана зависит от соотношения требуемой пропускной способности клапана и пропускной способности регулируемого участка трубопроводной сети с технологическим оборудованием. Как правило, при принимаемом соотношении потерь давления в клапане и потерь на регулируемом участке более 0,5 применяют клапаны с линейной, в том числе составной характеристикой. Такую характеристику имеют большинство регулирующих клапанов Danfoss.

  • по максимально допустимому перепаду давлений на клапане — разгруженные и неразгруженные по давлению.

Неразгруженные клапаны — обычные седельные клапаны (например, VS2), у которых на затвор сверху и снизу действуют разные давления. Причем чем больше диаметр клапана, тем больше площадь затвора и больше разница давлений, которая
мешает приводу закрывать клапан. Так как усилия, развиваемые электрическими приводами, ограничены, предельно допустимые перепады давлений на неразгруженных клапанах также лимитированы.

Разгруженные по давлению седельные регулирующие клапаны имеют различные по конструкции устройства, выравнивающие давление с обеих сторон затвора: сильфонная система разгрузки, поршневая или мембранная. Для таких клапанов значение предельно допустимого перепада давлений практически совпадает с величиной условного давления и в малой степени зависит от диаметра клапана. Закрываются разгруженные клапаны при помощи маломощных электроприводов при больших перепадах давлений.

  • по предельным параметрам перемещаемой среды (температуре и условному давлению)
  • по способу присоединения к трубопроводам — резьбовые (с наружной и внутренней резьбой) и фланцевые

Для клапанов с наружной резьбой необходимо использовать резьбовые, приварные, а для некоторых клапанов и фланцевые, присоединительные фитинги с накидными гайками, которые заказываются отдельно.

  • по диапазону условного прохода и пропускной способности

В номенклатуре компании Danfoss представлены регулирующие клапаны с условным проходом DN = 15–250 мм и пропускной способностью Kvs = 0,25–900 м3/ч;

  • по материалу корпуса — цветные металлы (латунь, бронза), чугун (серый, ковкий, высокопрочный) и сталь

Особое место в ряду регулирующих клапанов занимают комбинированные клапаны (AVQM и AFQM). Они представляют собой сочетание двух регулирующих элементов в одном устройстве: седельного регулирующего клапана, управляемого электроприводом, и регулятора давления прямого действия, который поддерживает на клапане постоянный перепад давлений регулируемой среды (воды или водного раствора гликоля).

Такие клапаны обеспечивают работу регулирующего органа в оптимальном режиме вне зависимости от колебаний давлений в трубопроводах систем теплохолодоснабжения. Применение комбинированных клапанов исключает необходимость дополнительной установки в системах автоматических регуляторов перепада давлений, производства работ по гидравлической балансировке трубопроводной сети, а также в значительной степени облегчает процесс проектирования.

Выбор регулирующих клапанов Danfoss производится по общепринятым методикам. При этом могут быть использованы номограммы, представленные в технических описаниях клапанов или в приложениях 2 и 3 настоящего каталога.

При определении расчетной пропускной способности клапана Kv перепад давлений на нем при температурах теплоносителя более 100 °С не должен превышать максимально допустимого значения по условиям возникновения кавитации.

К установке рекомендуется принимать клапан, у которого конструктивная пропускная способность Kvs превосходит расчетную не менее чем на 20 %.

Виды регулирующих клапанов Danfoss

Клапаны регулирующие седельные

Клапаны регулирующие седельные Danfoss
Клапаны регулирующие седельные Данфосс
  • Клапан регулирующий седельный проходной RAV8
  • Клапан регулирующий седельный проходной VS2
  • Клапаны регулирующие седельные проходные нормально закрытые VGU и VGUF
  • Клапан регулирующий седельный проходной VM2
  • Клапан регулирующий седельный проходной VFM2
  • Клапаны регулирующие седельные: проходной VRB2 и трехходовой VRB3
  • Клапаны регулирующие седельные: проходной VRG2 и трехходовой VRG3
  • Клапаны регулирующие седельные, фланцевые: VL2 — двухходовой; VL3 — трехходовой
  • Клапан регулирующий седельный трехходовой VF3 (PN 16)
  • Клапан регулирующий седельный проходной VFS2 (для пара)
  • Клапаны регулирующие седельные VFG2, VFGS2 и VFG33
  • Клапан регулирующий седельный трехходовой VMV Клапаны регулирующие седельные серии VZ для местных вентиляционных установок
  • Клапаны регулирующие седельные серии VZL для местных вентиляционных установок
  • Запорно-регулирующая рукоятка для клапанов серий VFG, VFGS2, VFU2, AFQM

Клапаны регулирующие поворотные

Клапаны регулирующие поворотные Danfoss
Клапаны регулирующие поворотные Данфосс
  • Клапаны регулирующие поворотные HRB3 и HRB4
  • Клапаны регулирующие поворотные HRE3 и HRE4
  • Клапан регулирующий поворотный HFE3

Клапаны двухпозиционные

Клапаны двухпозиционные шаровые Danfoss
Клапаны двухпозиционные шаровые Данфосс
  • Клапаны двухпозиционные шаровые с электроприводом (PN 16): AMZ 112 — проходной, AMZ 113 — трехходовой

Клапаны регулирующие комбинированные

Клапаны регулирующие комбинированные Danfoss
Клапаны регулирующие комбинированные Данфосс
  • Клапан регулирующий комбинированный седельный проходной с автоматическим ограничением расхода AVQM (PN 16)
  • Клапан регулирующий комбинированный седельный проходной с автоматическим ограничением расхода AVQM (PN 25)
  • Клапаны регулирующие комбинированные седельные проходные с автоматическим ограничением расхода AFQM, AFQM 6

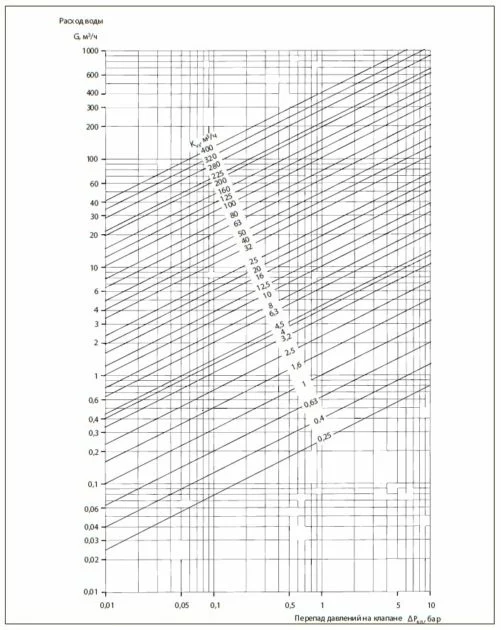

Номограмма для выбора регулирующих клапанов Данфосс

Номограмма для выбора регулирующих клапанов Danfoss при теплоносителе вода
Номограмма для выбора регулирующих клапанов при теплоносителе вода
