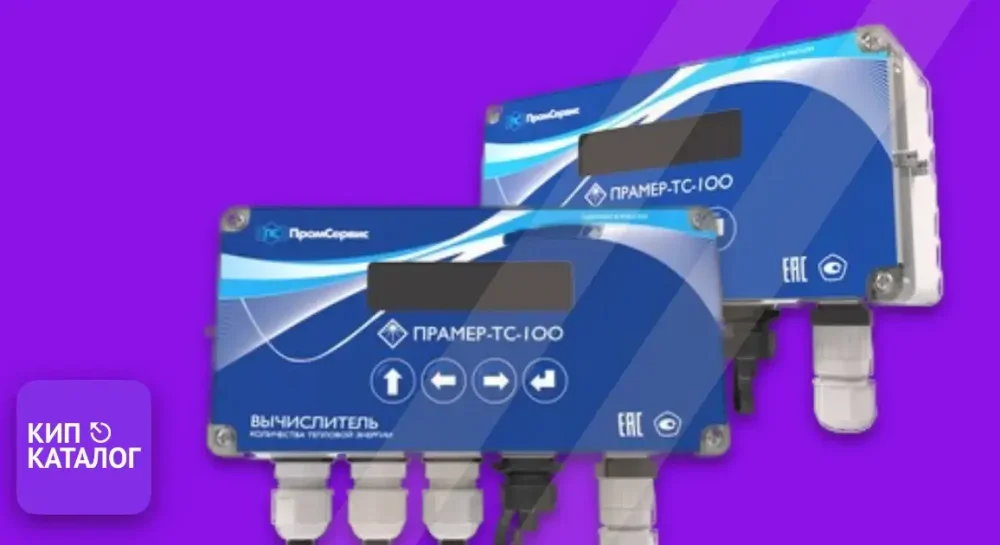

Вычислители количества тепловой энергии ПРАМЕР-ТС-100 — микропроцессорные приборы производства компании АО «ПромСервис» (г. Димитровград, Ульяновская область), предназначенные для измерений выходных электрических сигналов датчиков параметров теплоносителя и расчёта тепловой энергии в системах теплоснабжения. Основной блок вычислителя зарегистрирован в Федеральном информационном фонде под номером 72072-18. Составные теплосчётчики ПРАМЕР-ТС-100-К (включающие вычислитель) зарегистрированы под номером 75688-19.
- Назначение и область применения
- Конструкция и состав
- Возможные типы составных частей
- Технические характеристики вычислителя
- Диапазоны измеряемых параметров
- Электропитание
- Рабочие условия эксплуатации
- Габаритные размеры и масса
- Показатели надёжности
- Метрологические характеристики
- Пределы допускаемой погрешности
- Погрешности других параметров
- Архивы и память
- Информационные возможности
- Функциональные схемы
- Защита от несанкционированного вмешательства
- Стандарты соответствия
- Комплектация
- Применение в промышленности и ЖКХ
Назначение и область применения
Вычислители и составные теплосчётчики ПРАМЕР-ТС-100 предназначены для:
- Измерений и регистрации параметров теплоносителя и количества тепловой энергии в открытых и закрытых системах теплоснабжения
- Измерений объёма в системах холодного водоснабжения
- Измерений температуры окружающего воздуха
- Применения на источниках тепловой энергии (ТЭЦ, котельные)
- Применения в тепловых пунктах (теплораспределительных станциях)
- Применения у объектов теплопотребления (жилые здания, коммунальные объекты) промышленного, коммунального и бытового назначения
Приборы соответствуют требованиям ГОСТ Р 51649-2014 и ГОСТ Р ЕН 1434-1-2011.
Конструкция и состав
Вычислитель ПРАМЕР-ТС-100 является основным компонентом комплектного теплосчётчика. Полный теплосчётчик ПРАМЕР-ТС-100-К состоит из следующих составных частей средств измерений (СИ) утверждённого типа:
Возможные типы составных частей
Преобразователи расхода: ВЭПС (рег. 14646-05), ПРЭМ (рег. 17858-11), ВЗЛЕТ ЭР (рег. 20293-10), РМ-5 (рег. 20699-11), US800 (рег. 21142-11), ПРАМЕР-510 (рег. 24870-09), ЭМИР-ПРАМЕР-550 (рег. 27104-08), ВЗЛЕТ МР (рег. 28363-14), МастерФлоу (рег. 31001-12), SONO 1500 CT (рег. 35209-09), Питерфлоу РС (рег. 46814-11), ВЗЛЕТ ЭР Лайт М (рег. 52856-13), КАРАТ-551 (рег. 54265-13), ВЭПС-Р (рег. 61872-15), Питерфлоу (рег. 66324-16) и другие.
Термопреобразователи сопротивления: КТС-Б (рег. 43096-15), КТСП-Н (рег. 38878-17), ТСП-Н (рег. 38959-17), КТСПТВХ-В (рег. 24204-03), ТСПТВХ (рег. 33995-07), ТСП, ТСП-К (рег. 65539-16), ТС-Б (рег. 61801-15) и другие.
Преобразователи давления: МИДА-13П (рег. 17636-17), Метран-55 (рег. 18375-08), СДВ (рег. 28313-11), ПД-Р (рег. 40260-11), ПДТВХ-1 (рег. 43646-10), КОРУНД (рег. 47336-16), ДДМ-03Т-ДИ (рег. 55928-13), APZ (рег. 62292-15).
Технические характеристики вычислителя
Диапазоны измеряемых параметров
| Параметр | Диапазон |
|---|---|
| Температура теплоносителя | от 0 до 180 °С |
| Температура воздуха | от −50 до +130 °С |
| Разность температур | от 2 до 178 °С или от 3 до 177 °С |
| Избыточное давление | от 0 до 1,6 МПа (или 2,5 МПа) |
Электропитание
| Параметр | Значение |
|---|---|
| Питание (внешнее) | 11,4–12,6 В постоянного тока |
| Питание (встроенная батарея) | 3,0–3,6 В |
| Потребляемая мощность | не более 1,2 В·А |
Рабочие условия эксплуатации
| Условие | Значение |
|---|---|
| Температура окружающего воздуха | от −10 до +50 °С |
| Относительная влажность | не более 95% при 35 °С (без конденсации) |
| Атмосферное давление | от 84 до 106,7 кПа |
| Степень защиты корпуса | IP54 |
Габаритные размеры и масса
| Параметр | Значение |
|---|---|
| Размеры | 160 × 118 × 55 мм |
| Масса | не более 0,5 кг |
Показатели надёжности
- Средняя наработка на отказ: не менее 75 000 часов
- Средний срок службы: не менее 12 лет
- Межповерочный интервал: 4 года
Метрологические характеристики
Пределы допускаемой погрешности
Для закрытых систем теплоснабжения:
- Класс 1: ±(2+4⋅Δtmin/Δt+0,01⋅GB/G)±(2+4⋅Δtmin/Δt+0,01⋅GB/G) %
- Класс 2: ±(3+4⋅Δtmin/Δt+0,02⋅GB/G)±(3+4⋅Δtmin/Δt+0,02⋅GB/G) %
Для открытых систем теплоснабжения:
- ±[3,5+10/Δt+0,005⋅GB/G]/[1−(G2⋅t2)/(G1⋅t1)]±[3,5+10/Δt+0,005⋅GB/G]/[1−(G2⋅t2)/(G1⋅t1)] %
Где:
- ΔtminΔtmin = 2 или 3 °С — минимальное значение разности температур
- ΔtΔt — измеренное значение разности температур
- GBGB — наибольшее значение объёмного расхода теплоносителя
- GG — измеренное значение расхода
Погрешности других параметров
| Параметр | Погрешность |
|---|---|
| Объём (относительная) | ±(1 + 0,01·GB/G) %, класс 1; ±(2 + 0,02·GB/G) %, класс 2 |
| Масса (относительная) | ±(1,1 + 0,01·GB/G) %, класс 1; ±(2,1 + 0,02·GB/G) %, класс 2 |
| Температура (абсолютная) | ±(0,25 + 0,002·t) °С |
| Разность температур (абсолютная) | ±(0,057 + 0,0035·Δt) °С (класс 1, ТС типов КТС-Б, КТСП-Н) |
| Давление (приведённая) | ±1,6% |
| Время (относительная) | ±0,01% |
Архивы и память
Вычислители обеспечивают формирование следующих архивов:
| Тип архива | Ёмкость |
|---|---|
| Часовой архив | 1440 записей (60 суток) |
| Суточный архив | 1072 записи |
| Месячный архив | 64 месяца |
| Итоговый архив | 1072 суток |
| Архив нештатных ситуаций | 1536 записей |
| Архив событий | 1536 событий |
Все архивы сохраняются в энергонезависимой памяти при отключении питания.
Информационные возможности
- Отображение на встроенном ЖКД индикаторе: текущих, часовых, суточных, месячных показаний и итоговых значений
- Выходные интерфейсы: USB, RS-485 (для сетевых приложений), SD-карта (опционально)
- Записываемые параметры: количество теплоты (тепловой энергии), масса, объём и объёмный расход, температура и разность температур, давление, время нормальной работы, время и дата, время действия нештатных ситуаций
- Функции диагностики: контроль целостности ПО, архив диагностической информации, уровень защиты ПО «высокий» по Р 50.2.077-2014
Функциональные схемы
Теплосчётчики обеспечивают измерения тепловой энергии по трём тепловым вводам (ТВ1, ТВ2, ТВ3), представленными:
- Закрытыми водяными системами теплопотребления
- Открытыми водяными системами теплопотребления
- Комбинированными системами
Каждый тепловой ввод может иметь трубопроводы:
- Подающий и обратный
- Горячего водоснабжения
- Подпитки
- Питьевой воды
Защита от несанкционированного вмешательства
Вычислители и теплосчётчики оснащены многоуровневой защитой:
- Пломбирование составных частей — предотвращение доступа к узлам регулировки и настройки
- Защита программного обеспечения — архив диагностической информации с фиксацией всех попыток изменений
- Контроль целостности — контрольная сумма встроенного ПО (CRC 16 0xDDEC)
- Нестираемый архив событий — фиксация всех технологических операций и попыток несанкционированного доступа
Стандарты соответствия
Вычислители ПРАМЕР-ТС-100 и теплосчётчики соответствуют:
- ГОСТ Р 51649-2014 — Приборы и системы для измерения и регистрации количества тепловой энергии и теплоносителя
- ГОСТ Р ЕН 1434-1-2011 — Теплосчётчики
- Техническому регламенту ТР ТС 020/2011 — Электромагнитная совместимость технических средств
- Техническому регламенту ТР ТС 004/2011 — О безопасности низковольтного оборудования (декларация о соответствии ЕАЭС РU Д-RU.ЛД04.В.02492 действительна по 20.08.2023)
- Техническим условиям ТУ 4218-046-12560879-2018
Комплектация
Стандартная комплектация теплосчётчика включает:
- Вычислитель ПРАМЕР-ТС-100
- От 1 до 5 преобразователей расхода (согласно заказу)
- От 1 до 4 термопреобразователей сопротивления (согласно заказу)
- От 0 до 4 преобразователей давления (согласно заказу)
- Паспорт (ТУ 4218-046-12560879 ПС)
- Руководство по эксплуатации (ТУ 4218-046-12560879 РЭ)
- Методика поверки (по заказу)
- Эксплуатационная документация на составные части (согласно комплекту)
Применение в промышленности и ЖКХ
Вычислители ПРАМЕР-ТС-100 применяются в составе теплосчётчиков на:
- Источниках тепловой энергии — для отпуска теплоты потребителям и контроля её количества
- Тепловых пунктах — для распределения и учёта тепловой энергии между различными потребителями
- Объектах теплопотребления — для коммерческого учёта полученной тепловой энергии
- Системах холодного водоснабжения — для учёта объёмов воды
- Системах мониторинга — для сбора данных о параметрах теплоносителя
Вычислители количества тепловой энергии ПРАМЕР-ТС-100 представляют собой надёжное, высокоточное решение для коммерческого учёта тепловой энергии в системах теплоснабжения различного типа, обеспечивая долгосрочную надёжность работы в течение 12 лет и более.
