Тепловычислители ТВК-01 и ТВК-02 (Анкоми) с комбинированным электропитанием имеют продвинутые возможности в части взаимодействия с внешними устройствами через интерфейсы. В данной статье приведена подробная инструкция как снять текущие и архивные данные тепловычислителя ТВК на USB Flash-накопитель (флешку).
Инструкция по записи архивов ТВК на USB-накопитель
Убедитесь в том, что тепловычислитель ТВК подключен к источнику внешнего питания постоянного тока 9…24 В. Индикатором этого состояния является светодиод на плате коммутации. Если доступа к плате коммутации нет, то о наличии внешнего питания можно судить по включению яркой подсветки ЖКИ-индикатора при нажатии любой из кнопок на передней панели тепловычислителя.
Приготовьте USB Flash-накопитель (флешку) с файловой системой FAT16 или FAT32.
☞ Рекомендуемая емкость накопителя не более 32 Гб

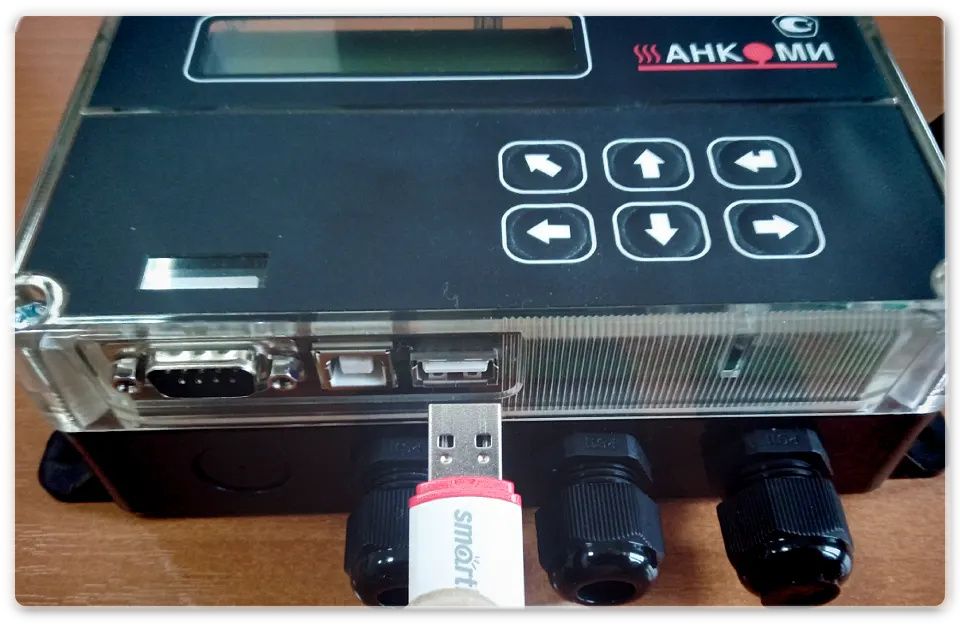

Подключите USB Flash-накопитель к разъему USB-А тепловычислителя ТВК.
![Подключение USB Flash-накопителя к разъему USB-А тепловычислителя ТВК, Анкоми](https://kipkatalog.ru/wp-content/uploads/2023/02/podklyuchenie-usb-flash-nakopitelya-k-razemu-usb-a-teplovychislitelya-tvk-ankomi.webp)

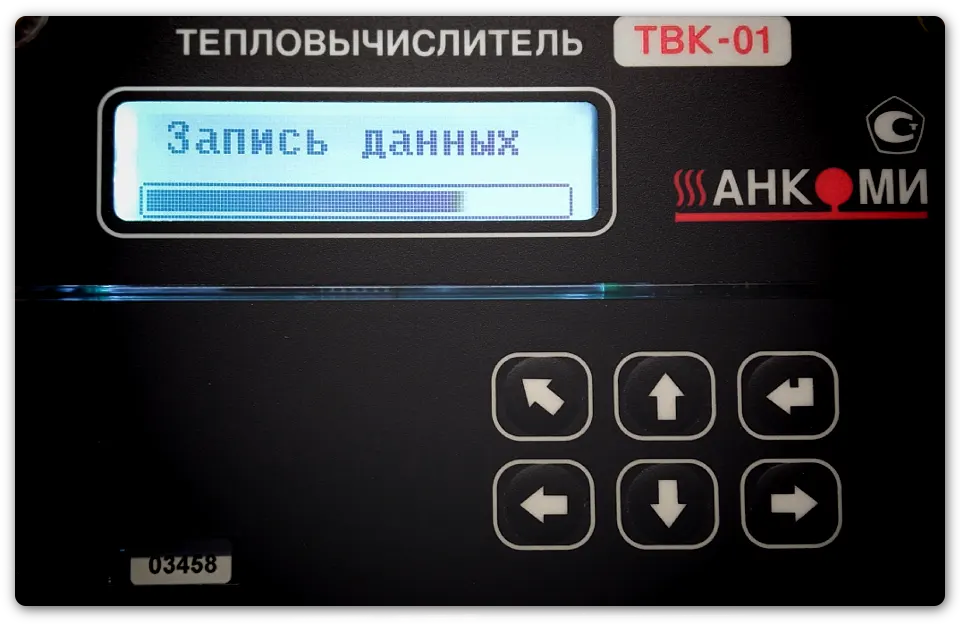

Если нет ошибок, то сразу начинается процесс считывания, который займет несколько секунд. При этом на ЖКИ-индикаторе отображается процесс записи.
![Индикация процесса записи данных тепловычислителя ТВК на USB Flash-накопитель](https://kipkatalog.ru/wp-content/uploads/2023/02/indikaciya-processa-zapisi-dannyh-teplovychislitelya-tvk-na-usb-flash-nakopitel.webp)

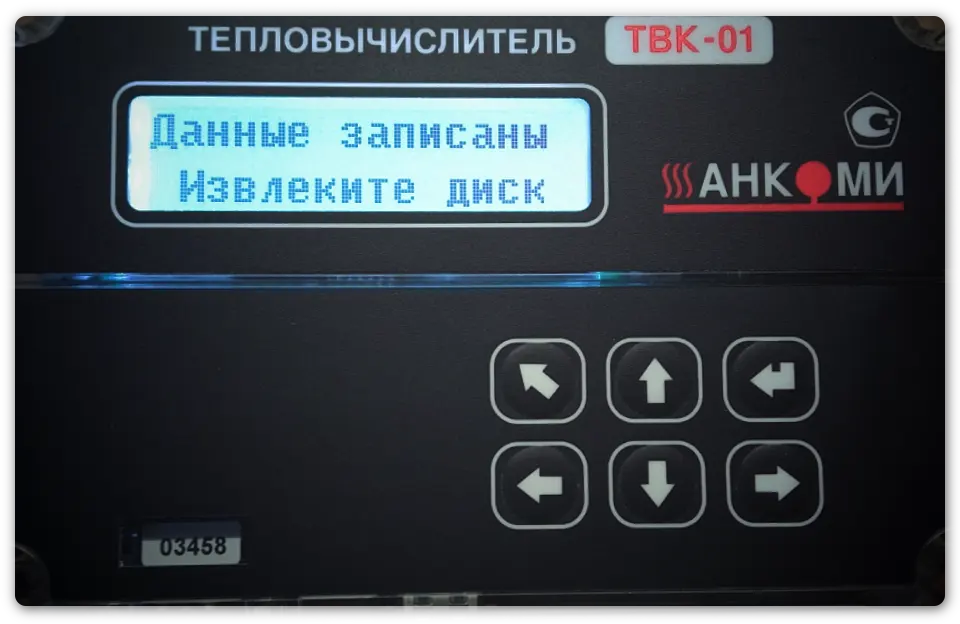

По окончании считывания вычислитель выдаст сообщение об окончании записи данных или информацию об ошибке. После этого накопитель можно извлечь.
![Сообщение об окончании записи данных тепловычислителя ТВК на USB Flash-накопитель](https://kipkatalog.ru/wp-content/uploads/2023/02/soobshchenie-ob-okonchanii-zapisi-dannyh-teplovychislitelya-tvk-na-usb-flash-nakopitel.webp)
Данные записываются в каталог «TVK_DATA», создаваемый автоматически в корне USB Flash-накопителя. При втором и последующих переносах данных, тепловычислитель ТВК запишет их в этот каталог.

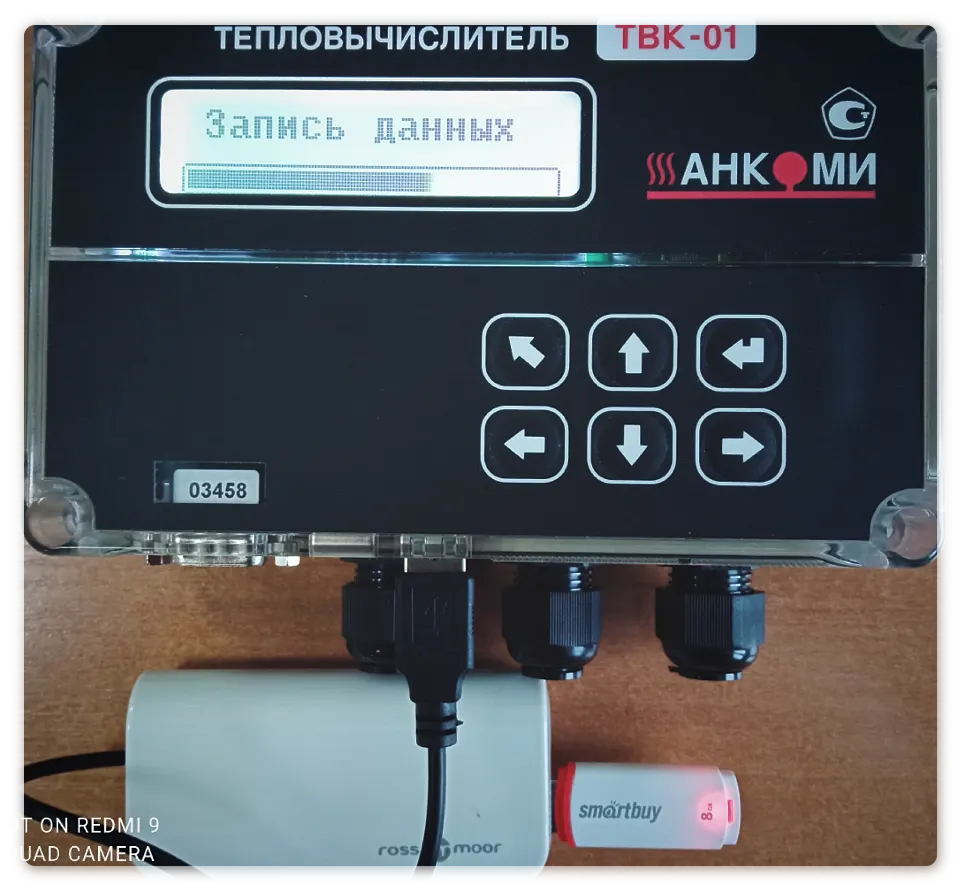

При необходимости записи текущих и архивных данных тепловычислителя ТВК на USB Flash-накопитель, в случае, когда тепловычислитель работает в составе автономного узла учета и не подключен к источнику внешнего питания, необходимо обеспечить питание USB Flash-накопителя с помощью автономного модуля питания (внешний аккумулятор — Power Bank).
Подключите USB Flash-накопитель к разъему USB-А автономного модуля питания. Включите модуль питания и подключите его к разъему USB-А тепловычислителя.
![Обеспечение питание USB Flash-накопителя с помощью автономного модуля питания тепловычислителя ТВК](https://kipkatalog.ru/wp-content/uploads/2023/02/obespechenie-pitanie-usb-flash-nakopitelya-s-pomoshchyu-avtonomnogo-modulya-pitaniya-teplovychislitelya-tvk.webp)
Далее процедура считывания данных проходит аналогично описанной в п. 4 и 5 настоящих рекомендаций.
Аккумулятор автономного модуля питания требует периодической подзарядки от обычного телефонного зарядного устройства с разъемом Micro USB. Светодиодная индикация уровня заряда аккумулятора расположена на внешней поверхности корпуса автономного модуля питания.
