Замена батареи ВКТ-7

Тепловычислитель ВКТ-7 контролирует разряд батареи питания. При снижении напряжения питания производится замена батареи ВКТ-7.

Снижение напряжения питания до 3,1 В фиксируется на экране, отображается код ДС Н1 при просмотре параметров или надпись БАТАРЕЯ ХХ/ХХ/ХХ при нажатии любой клавиши при погашенном экране, где ХХ/ХХ/ХХ – дата возникновения данной ДС.

Нормальное функционирование тепловычислителя ВКТ-7 обеспечивается до 2-х недель после активизации признака разряда батареи. Накопленные архивы сохраняются и при полном разряде батареи.

Как заменить батарею ВКТ-7 ?

Замена батареи питания в тепловычислителе ВКТ-7 с аппаратной версией не ниже 3.1 выполняется в следующей последовательности:

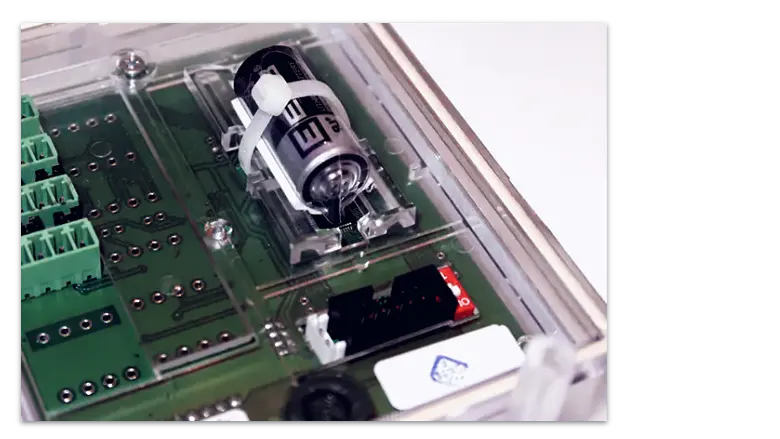

Элемент питания (батарея) на плате тепловычислителя ВКТ-7
Элемент питания (батарея) на плате ВКТ-7
  • Отсоединить (срезать) хомут крепления батареи ВКТ-7
  • Установить на два нижних контакта разъема Х13 джампер (см. рисунок ниже)

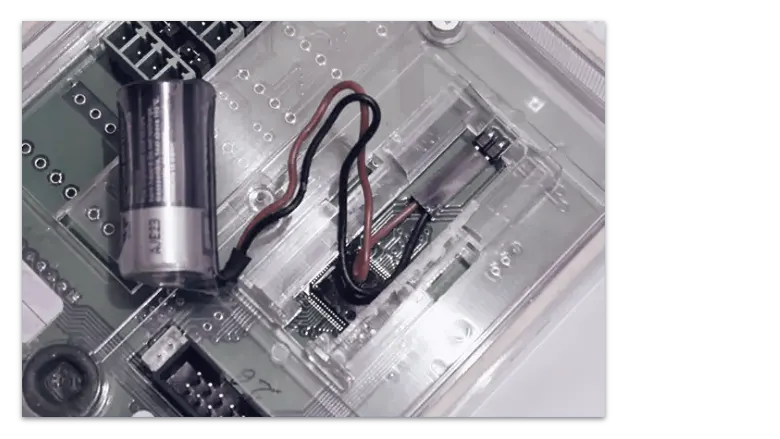

Разъем подключения батарейки ВКТ-7
Разъем подключения батарейки ВКТ-7
  • Отсоединить батарею ВКТ-7
  • Подсоединить батарейку ВКТ-7, соблюдая полярность в соответствии с рисунком

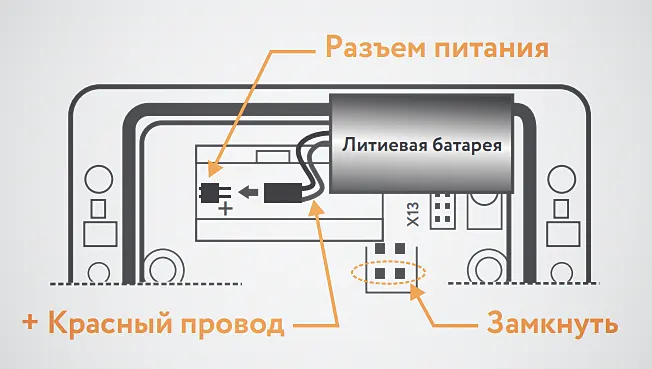

Схема подключения и замена батареи ВКТ-7
Схема подключения и замены батареи ВКТ-7
  • Снять джампер с двух нижних контактов разъема Х13
  • После появления индикации на табло тепловычислителя ВКТ-7, закрепить батарею с помощью двухстороннего скотча и хомута
  • Установить дату и время в базе тепловычислителя
  • Выполнить операцию СБРОС

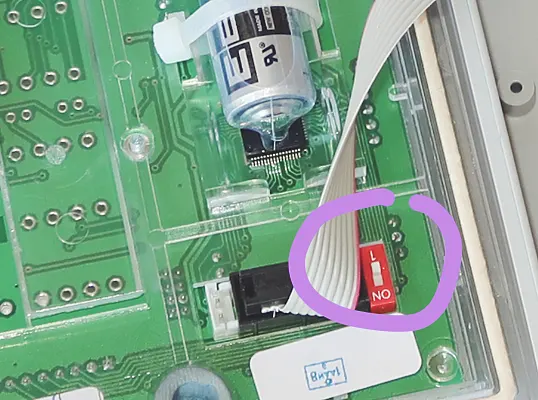

При отключенной защите (слева на нижней строке дисплея ВКТ-7 символ д) дополнительно доступен раздел СБРОС. Раздел СБРОС меню ВКТ-7 предназначен для обнуления содержимого архивов и итоговых значений параметров.

Важно!!! Во избежание аварийных ситуаций и поломки тепловычислителя, необходимо приобретать элементы питания тепловычислителя ВКТ-7 только у проверенных официальных поставщиков! Производить самостоятельную замену батареи ВКТ-7 необходимо строго по инструкции завода изготовителя и в сервисных центрах производителя.

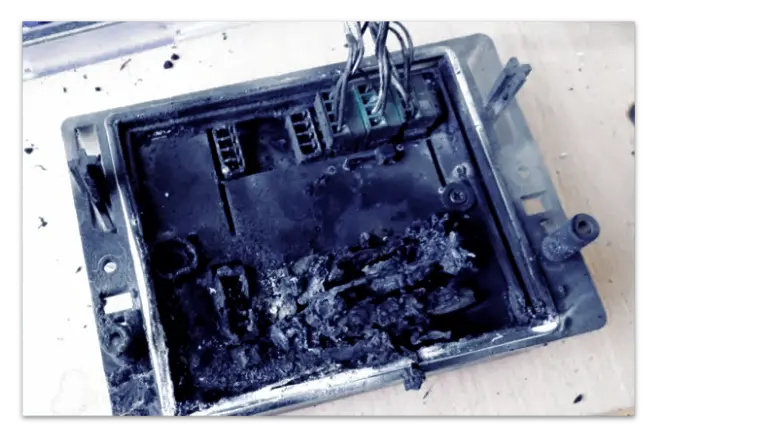

Возгорание батареи тепловычислителя ВКТ-7 из-за неправильного электромонтажа на объекте учета
Возгорание батареи ВКТ-7 из-за неправильного электромонтажа на объекте учета
