Теплосчётчик Т34М (регистрационный номер 71633-18) — комбинированное средство измерений, предназначенное для коммерческого учёта тепловой энергии и параметров теплоносителя в системах водяного теплоснабжения.

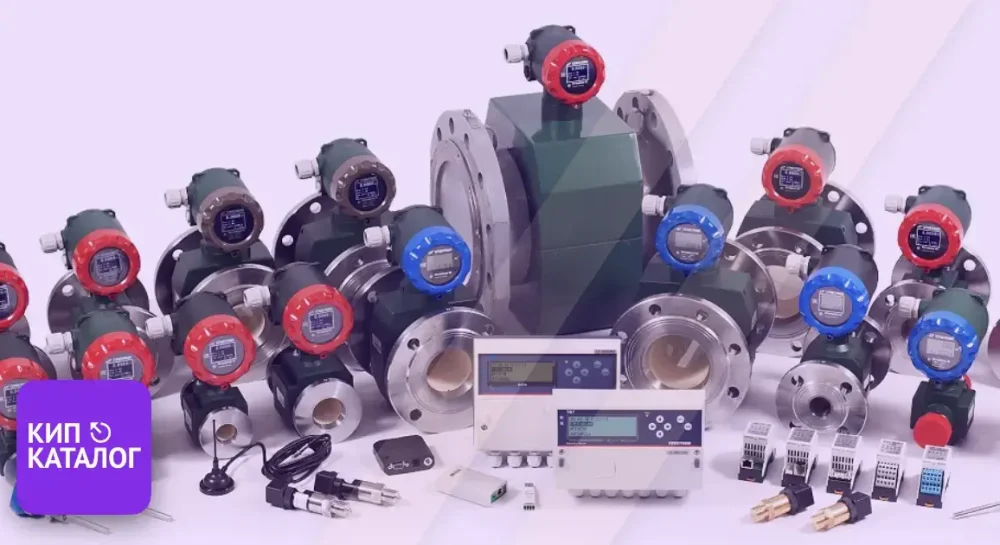

Прибор разработан компанией ТЕРМОТРОНИК (Санкт-Петербург) на базе тепловычислителя ТВ7-04.1М Лайт и представляет собой решение для измерения, регистрации, отображения и передачи данных о тепловой энергии и параметрах теплоносителя.
- Назначение и область применения
- Состав теплосчётчика
- Технические характеристики
- Параметры измеряемой среды
- Рабочие условия эксплуатации
- Электропитание
- Габаритные размеры и масса
- Надёжность
- Метрологические характеристики
- Классы точности
- Информационные возможности
- Параметры архивов
- Интерфейсы и коммуникация
- Программное обеспечение
- Нормативная база
- Функциональные схемы измерений
- Защита от несанкционированного вмешательства
Назначение и область применения
Теплосчётчик Т34М предназначен для:
- Измерения тепловой энергии, количества теплоносителя, его температуры, давления и расхода
- Регистрации текущих, часовых, суточных, месячных и итоговых значений
- Использования на источниках тепловой энергии (центральные тепловые пункты, котельные)
- Использования у потребителей тепла (жилые дома, коммунальные объекты, промышленные предприятия)
- Применения в узлах учёта, информационно-измерительных системах и измерительных комплексах
Приборы могут работать в открытых и закрытых системах теплоснабжения, на границе смежных тепловых сетей и в системах циркуляции воды.
Состав теплосчётчика
Теплосчётчик Т34М состоит из следующих функциональных блоков (средств измерений утверждённого типа):
| Составной блок | Компоненты |
|---|---|
| Тепловычислитель | Тепловычислитель ТВ7 (рег. № 67815-17) |
| Преобразователи расхода | Расходомеры электромагнитные Питерфлоу РС / Питерфлоу Т и другие утверждённые типы (более 40 вариантов) — до 7 шт. |
| Датчики температуры | Термопреобразователи сопротивления и их комплекты (19 типов) — до 6 шт. |
| Датчики давления | Преобразователи давления (19 типов) — до 6 шт. |
Технические характеристики
Параметры измеряемой среды
Рабочие условия эксплуатации
Электропитание
Габаритные размеры и масса
| Параметр | Значение |
|---|---|
| Длина (тепловычислитель) | 250 мм |
| Ширина (тепловычислитель) | 160 мм |
| Высота (тепловычислитель) | 75 мм |
| Масса (тепловычислитель) | 0,9 кг |
| Степень защиты корпуса | не ниже IP54 |
Надёжность
- Средняя наработка на отказ: не менее 75 000 часов
- Средний срок службы: не менее 12 лет
- Межповерочный интервал: 4 года
Метрологические характеристики
Классы точности
Теплосчётчик соответствует требованиям ГОСТ Р 51649-2014 и ГОСТ Р ЕН 1434-1-2011. Пределы допускаемой погрешности при измерении различных параметров:
| Величина | Диапазон | Класс 1 | Класс 2 |
|---|---|---|---|
| Количество теплоты (ГДж) | 0–10⁷ | ±(2 + 4ΔTmin/ΔT + 0,01Gв/G) % | ±(3 + 4ΔTmin/ΔT + 0,02Gв/G) % |
| Масса (т) | 0–10⁸ | ±1% | ±2% |
| Объём (м³) | 0–10⁸ | ±1% | ±2% |
| Объёмный расход (м³/ч) | 0–10⁶ | ±1% | ±2% |
| Температура (°С) | 0–150 | ±(0,4 + 0,005t) °С | ±(0,4 + 0,005t) °С |
| Разность температур (°С) | ΔT<sub>min</sub>–145 | ±(0,5 + 3ΔTmin/ΔT) % | ±(0,5 + 3ΔTmin/ΔT) % |
| Давление (МПа) | 0–1,6 | ±2% | ±2% |
| Текущее время | — | ±0,01% | ±0,01% |
Примечание: Gв и G — верхний предел диапазона расходов и измеренный расход; ΔT — разность температур в подающем и обратном трубопроводе; ΔTmin — минимальная разность температур.
Информационные возможности
Теплосчётчик Т34М отображает на встроенное табло и может передавать через интерфейсы:
Текущие показания:
- Объёмный расход
- Температура, разность температур, давление
- Тепловая мощность
- Коды диагностики
Архивные значения (текущее время и дата):
- Часовые, суточные, месячные и итоговые значения тепловой энергии
- Масса и объём теплоносителя
- Температура, разность температур и давление
- Время счёта и отсутствия счёта
- Диагностические коды
Параметры архивов
- Часовой архив: 1440 записей (60 суток)
- Суточный архив: 200 записей
- Месячный архив: 60 записей
- Итоговый архив: 200 записей
- Нестираемый архив событий с фиксацией всех изменений параметров настройки
Интерфейсы и коммуникация
- USB — для подключения к компьютеру
- RS-232 — стандартный последовательный интерфейс
- RS-485 (опционально) — для сетевых приложений с протоколом Modbus
- Ethernet (опционально) — для высокоскоростной сетевой коммуникации
- GSM/GPRS (опционально) — для дистанционной передачи данных
- SD-карта — для локального хранения данных
Программное обеспечение
Для работы с прибором используются:
- Мобильное приложение «ТТМ» — для Android-смартфонов (считывание данных и формирование отчётов)
- ПО «Архиватор» (версия 3.0 и выше) — для Windows XP и более новых версий (опрос приборов и формирование отчётов)
- ПО «OPC сервер Термотроник» — для обмена данными с OPC-клиентами в соответствии со стандартом OPC
Нормативная база
Теплосчётчик Т34М соответствует требованиям:
- ГОСТ Р 51649-2014 — Приборы и системы для измерения и регистрации количества тепловой энергии и теплоносителя
- ГОСТ Р ЕН 1434-1-2011 — Теплосчётчики
- Постановление Правительства РФ от 18.11.2013 г. № 1034 — Правила коммерческого учета тепловой энергии и теплоносителя
- Приказ Минстроя РФ от 17.03.2014 г. № 99/пр — Методика осуществления коммерческого учета тепловой энергии и теплоносителя
- Декларация о соответствии требованиям ЕАС (действительна до 15.01.2028)
- Сертификат об утверждении типа (рег. 71633-18, действителен до 28.06.2029)
Функциональные схемы измерений
Тепловычислитель ТВ7 реализует все требуемые по методике коммерческого учёта (МКУ) схемы и формулы расчёта благодаря:
- 14 предустановленным схемам измерений — для различных конфигураций систем отопления
- 10 расчётным формулам — для расчёта тепловой энергии
- Поддержка 1–3 тепловых систем — в зависимости от модификации
Это позволяет применять Т34М как на источниках тепла, так и у потребителей в закрытых и открытых системах теплоснабжения.
Защита от несанкционированного вмешательства
Прибор оснащён многоуровневой защитой:
- Нанесение оттиска клейма госповерителя на мастике в чашках
- Пломбирование крепежных элементов навесной пломбой инспектора
- Нестираемый архив всех изменений параметров настройки
- Запись признаков изменения калибровок в архивы измерений
Теплосчётчик Т34М представляет собой современное решение для высокоточного измерения и учёта тепловой энергии, обеспечивающее надёжный долгосрочный мониторинг параметров систем теплоснабжения как в жилищно-коммунальном хозяйстве, так и на промышленных объектах.
