Нештатные ситуации и коды ошибок тепловычислителя ТВ7 (М)

Нештатные ситуации и коды ошибок тепловычислителя ТВ7 (М)

В процессе работы тепловычислитель ТВ7 контролирует измеряемые и рассчитываемые параметры на соответствие диапазону измерений, а также (при необходимости) наличие сетевого питания. При выходе параметров за допустимые пределы формируется код нештатной ситуации (НС), который выводится на индикатор и записывается в архив. Тип НС отображается в правом нижнем углу экрана главного меню в виде мигающего сообщения.

Сигнализация о наличии НС на дисплее тепловычислителя ТВ7 (М)
Сигнализация о наличии НС на дисплее тепловычислителя ТВ7 (М)

Конкретный код НС тепловычислителя ТВ7 исполнения М (Термотроник) отображается в пунктах меню «ТЕКУЩИЕ» или «АРХИВЫ» напротив индицируемого параметра. Пример индикации кода НС приведен на рисунках ниже:

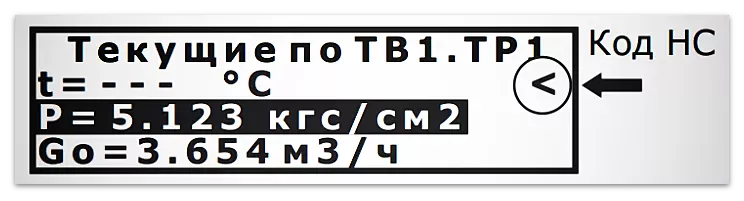

Сигнализация о наличии НС при просмотре текущих параметров тепловычислителя ТВ7 (М)
Сигнализация о наличии НС при просмотре текущих параметров тепловычислителя ТВ7 (М)

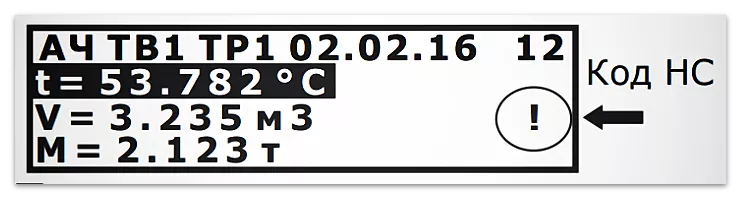

Сигнализация о наличии НС при просмотре архивных параметров тепловычислителя ТВ7 (М)
Сигнализация о наличии НС при просмотре архивных параметров тепловычислителя ТВ7 (М)

⇲ Коды нештатных ситуаций (НС) ТВ7 в меню «ИТОГИ» не отображаются.


Хотите купить Тепловычислитель ТВ7(М) или Расходомер Питерфлоу (Термотроник)? Нужны оптовые ценыОтправьте заявку и реквизиты компании. С нас обратный звонок и выгодное предложение.

Перечень кодов нештатных ситуаций

  • «<» – значение параметра меньше минимума;
  • «>» – значение параметра больше максимума;
  • «!» – отсутствует напряжение питающей сети, обрыв линии связи или неисправность расходомера);
  • «#» – величина дисбаланса масс превышает допустимый предел);
  • «R» – наличие реверса в системе теплоснабжения;
  • «o» – отсутствие теплоносителя (пустая труба).

⚠ Контроль обрыва линии связи или неисправности расходомера возможны только при применении расходомеров Питерфлоу. НС по дисбалансу масс отображается только в меню «АРХИВ» для параметра dM.

Устранение нештатных ситуаций

Тепловычислитель ТВ7 (М) имеет систему диагностики. Диагностике подвергаются:

  • параметры систем теплоснабжения ТВ1…ТВ3;
  • аппаратная часть тепловычислителя;
  • наличие напряжения во внешней электросети, питающей ВС.

Для устранения НС в системах ТВ1…ТВ3 проводят мероприятия по проверке и устранению возможных причин. В первую очередь следует проверить:

  • Надежность контактов на стороне датчика и ТВ7;
  • Обрыв, короткое замыкание или замыкание на землю линии связи;
  • Соответствие полярности сигнала.

В случае появления аппаратных неисправностей прибор ТВ7 следует отправить на завод-изготовитель или в сервисный центр.

⇲ Аппаратные неисправности (АП) отображаются на индикаторе в меню «СЕРВИС–Апп.неисправности».

Перечень аппаратных неисправностей ТВ7М:

  • АЦП1, АЦП2 – неисправность АЦП;
  • EEPROM, EEPROMw – неисправность памяти;
  • Пит. датчиков – низкое напряжение на контактах 2…4 клеммника Х10*;
  • RTC – неисправность часового кварца;
  • CLK – неисправность высокочастотного кварца

⇲ Клеммник Х10 используется ТОЛЬКО для питания УЗ датчиков расхода (см. п. Подключение ультразвуковых расходомеров). В остальных случаях клеммник должен оставаться свободным

Рекомендации по устранению НС приведены в таблице:

НССпособ устранения неисправности
Температура вне диапазона измеренийПроверить:
– Соответствие данных паспорта ТС и значения настройки.
– Целостность чувствительного элемента. Сопротивление ТС при температуре близкой 20 ˚С должно быть в пределах 107– 109 Ом для 100П и Pt100 и 535–545 Ом для 500П и Pt500.
– Правильность подключения ТС к тепловычислителю, обращая внимание на номера контактов в ТС и ТВ7
Давление вне диапазона измеренийПроверить:
– Функционирование блока питания датчика давления
– Наличие выходного тока от датчика
Объем вне диапазона уставокПроверить:
– Обоснованность значений уставок и правильность ВИ
– Наличие сигнала от водосчетчика (расходомера)
Отсутствуют показания V, M и Q в архивеПроверить наличие кодов НС по указанным параметрам. При наличии кодов устранить причины их возникновения
Небаланс масс вне диапазона уставкиПроверить:
– Действительно ли нет подпитки системы теплоснабжения, а для закрытой системы – несанкционированного водоразбора
– Обоснованность значения уставки dMmax
Тепловая энергия отрицательнаПроверить, что нет подпитки системы теплоснабжения и температура воды в обратном трубопроводе ниже, чем в подающем.
Перерывы в электропитании ВС (код НС в архиве «!»)Проверить:
– Корректность настройки способа контроля питания расходомеров.
– Подключено ли контрольное напряжение с блока питания расходомера. Способ контроля сетевого питания расходомеров «Контр.ВС= Индив.РС» применять ТОЛЬКО для расходомеров Питерфлоу РС, имеющих режим выхода «Инверсный».
Таблица. Список ошибок и НС тепловычислителя ТВ7 с рекомендациями по устранению
