Подключение сетевого питания тепловычислителей ТМК-Н60, Н90
⎋ Руководство и схема подключения сетевого питания тепловычислителей ТМК-Н60, Н90 (Промприбор). Рекомендации по электромонтажу
Тепловычислители ТМК-Н60 и ТМК-Н90 (Промприбор) помимо электропитания от встроенной литиевой батареи (емкостью не менее 6А*ч, напряжение 3,6 В) могут быть запитаны от внешнего источника постоянного напряжения (при потребляемой мощности не более 1,2 Вт, от 10 до 15 В).
При этом срок службы батареи — не менее 4 лет, в зависимости от режимов эксплуатации можно рассчитать и оценить с помощью ПО «Конфигуратор приборов».
☞ Обязательно применять вычислитель ТМК с внешним питанием, если предполагается использовать дискретные выходы, применять интерфейсы более пяти часов в месяц, обеспечивать питание преобразователей давления со стороны вычислителя!
-
Продаваемый товарТепловычислитель ТМК-Н90, ПромПриборПервоначальная цена составляла 26500 ₽.25240 ₽Текущая цена: 25240 ₽. -
Продаваемый товарТепловычислитель ТМК-Н60, ПромПриборПервоначальная цена составляла 22500 ₽.21430 ₽Текущая цена: 21430 ₽.
Подключение внешнего источника электропитания

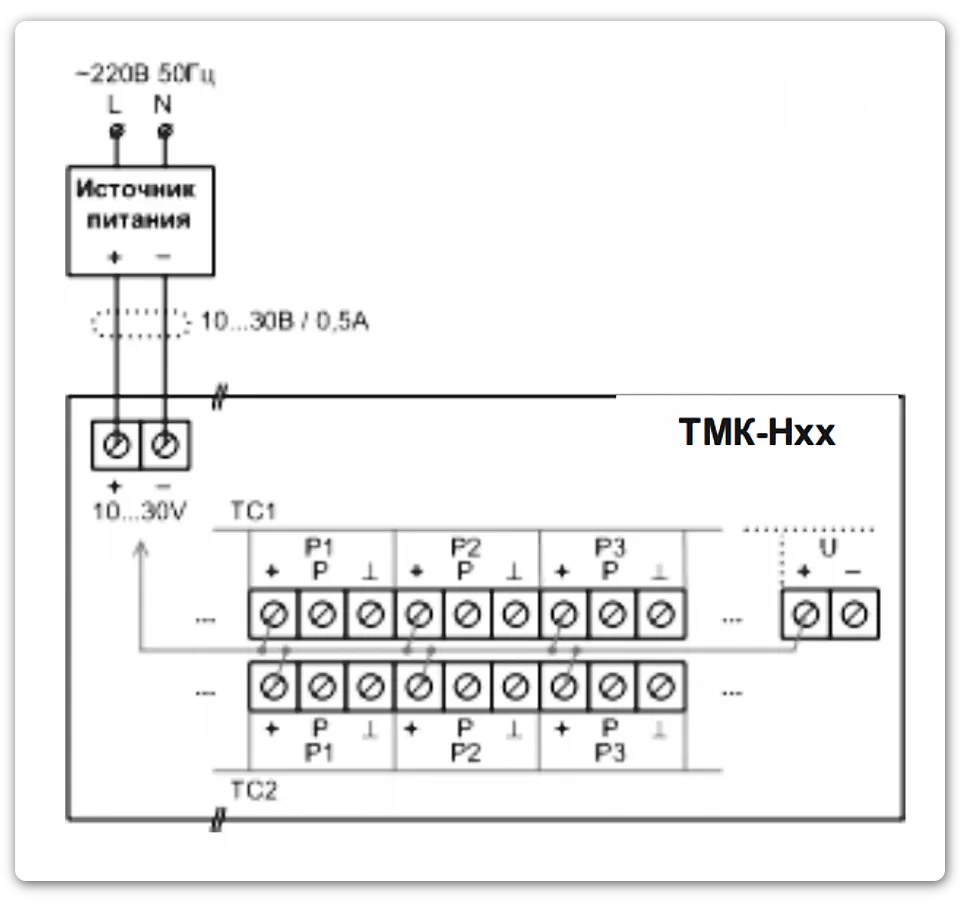

Подключение внешнего источника ко входу «10…30V» вычислителей ТМК-Н60 и ТМК-Н90 выполнять по схеме 1:
- Входы ТС2.(P1–P3) – только в вычислителе ТМК-Н90
- На входах ТС1.(P1– P 3) и ТС2.(P1–P 3), а также на выходе U имеется напряжение, равное выходному напряжению внешнего источника питания.
- Напряжение на входах ТС1.(P1-P3) и ТС2.(P1–P3) предназначено для питания преобразователей давления.
- Напряжение на выходе U допускается использовать для питания внешних цепей, подключённых к дискретным входам DIN1(2) и к дискретным выходам DOUT1(2).
