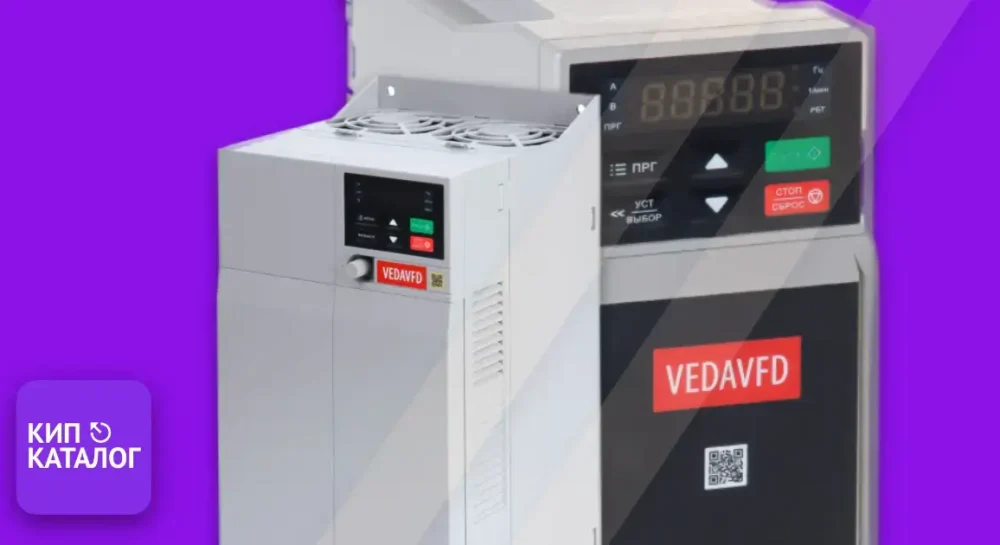

Преобразователь частоты VEDA VFD VF-51 Micro Drive

Преобразователь частоты VEDA VFD VF-51 Micro Drive — это универсальное компактное устройство, разработанное для управления асинхронными и синхронными электродвигателями в системах насосов, вентиляторов и общепромышленной автоматизации. Серия VF-51 была создана инженерами компании VEDA MC как полноценная замена хорошо зарекомендовавшей себя серии Danfoss VLT Micro Drive FC-51.​

Технические характеристики

Диапазон мощностей и напряжений:

• Мощность: от 0,4 (0,75) до 22 кВт​
• Напряжение питания: 1×220 В (однофазное) и 3×380 В (трёхфазное)​
• Частота сети: 50/60 Гц ±5%​

Выходные параметры:

• Выходная частота: 0–200 Гц (режим VVC+), 0–299 Гц (режим U/f)​
• Выходное напряжение: 0–100% от входного напряжения​
• Точность регулирования частоты: ±0,5% от максимального значения​
• КПД инвертора: ≥96%​

Перегрузочная способность:​

• Для однофазных ПЧ (1×220 В): 150% — 20 с, 180% — 5 с
• Для трёхфазных ПЧ (3×380 В): 150% — 60 с, 180% — 5 с, 200% — 0,5 с

Интерфейсы и входы/выходы:​

• 1 аналоговый вход (напряжение/ток)
• 4 цифровых входа
• 1 аналоговый выход
• 1 цифровой выход
• 1 релейный выход
• Встроенный интерфейс RS-485 (Modbus RTU)​

Конструктивные особенности

Корпус и охлаждение:

• Степень защиты: IP20 (для монтажа в шкаф)​
• «Книжная» конструкция позволяет монтаж «стенка-к-стенке» без снижения номинальных характеристик​
• Интеллектуальная система охлаждения с разделением воздушных потоков — исключает прохождение воздуха через электронные компоненты, что увеличивает срок службы​
• Рабочая температура: от –10 до +50°C без снижения параметров (до +60°C со снижением)​

Защитные покрытия:

• Специальное защитное покрытие печатных плат 3C3 для работы в агрессивных средах​

Встроенные функции и компоненты

Базовая комплектация:​

• Встроенный фильтр ЭМС (электромагнитной совместимости)
• Встроенный тормозной прерыватель для подключения тормозного резистора
• Встроенная цифровая панель оператора с потенциометром на русском языке
• Длина моторного кабеля: до 100 м без снижения номинальных характеристик​

Режимы управления:​

• U/f без обратной связи
• Векторное управление без датчика положения (VVC+)
• Работа с асинхронными и синхронными двигателями на постоянных магнитах (PMSM)​

Дополнительные функции:​

• 2 ПИД-регулятора
• 2 набора параметров
• Функция «Спящий режим» для энергосбережения
• Автоматическая адаптация к двигателю
• S-образные кривые разгона и торможения
• Автоматический перезапуск после отключения питания
• Электронное термореле (ЭТР)

Области применения

Преобразователи частоты VF-51 идеально подходят для использования в следующих областях:​

Водоснабжение и водоотведение:

• Управление насосами для оптимизации расхода воды

Вентиляция и кондиционирование:

• Регулирование скорости вентиляторов для поддержания комфортных условий

Промышленная автоматизация:

• Станки
• Конвейеры и транспортные линии
• Общепромышленное оборудование

Другие отрасли:​

• Химическая промышленность
• Горнодобывающая промышленность
• Судостроение
• Лифтовое оборудование
• Нефтегазовая отрасль

Преимущества по сравнению с Danfoss FC-51

Помимо полной совместимости по техническим характеристикам с приводом Danfoss VLT Micro Drive FC-51, новая серия VF-51 имеет ряд улучшений:​

1. Повышенная перегрузочная способность — до 200% (у FC-51 только 150%), что позволяет использовать привод на механизмах с тяжёлым пуском
2. Увеличенная длина моторного кабеля — до 100 м (у FC-51 только 50 м)​
3. Встроенная панель оператора — не требует дополнительного заказа, в отличие от FC-51​
4. Функция «Спящий режим» — увеличивает срок службы и экономит электроэнергию​
5. Защитное покрытие плат — для работы в агрессивных условиях​

Сертификация и гарантия

Преобразователи частоты серии VF-51 имеют сертификат соответствия и декларацию о соответствии ЕАЭС. Гарантийный срок составляет 12-18 месяцев. Страна-производитель — Китай.​

Программирование и настройка

Для настройки преобразователя частоты доступны следующие инструменты:​​

• Встроенная панель оператора с потенциометром
• Программное обеспечение VEDA CST для дистанционной настройки и управления через ПК​
• Управление по интерфейсу RS-485 (протокол Modbus RTU)​​
• Автоматическая адаптация двигателя с вращением и без вращения​

Перед началом параметрирования рекомендуется провести инициализацию преобразователя для возврата к заводским настройкам.​

Модельный ряд

Серия VF-51 включает модели с артикулами от ABA00002 до ABA00014, охватывающие диапазон мощностей от 0,75 до 22 кВт для напряжений 220 В и 380 В. Габаритные размеры варьируются в зависимости от мощности:​

• Малые модели (0,75-2,2 кВт): 65-75 мм (Ш) × 177-202 мм (В) × 148-163 мм (Г)​
• Средние модели (4-7,5 кВт): 75-130 мм (Ш) × 202-320 мм (В) × 161-163 мм (Г)​
• Крупные модели (11-22 кВт): 130-170 мм (Ш) × 320-343 мм (В) × 161-183 мм (Г)​

Преобразователи частоты VEDA VFD VF-51 Micro Drive представляют собой надёжное, энергоэффективное и экономичное решение для систем промышленной автоматизации, сочетающее проверенную конструкцию с современными улучшениями.
