Теплосчетчик СПТ 940-ПРЭМ

Теплосчетчик СПТ 940-ПРЭМ (Логика)

Теплосчетчики СПТ940-ПРЭМ предназначены для измерения количества теплоты (тепловой энергии), расхода, объема, массы, температуры и давления воды в системах тепло- и водоснабжения.

Теплосчетчики идеально подходят для установки на небольших объектах с тепловой нагрузкой до 0,2 Гкал/ч, но сфера их применения не ограничена объектами с малым энергопотреблением.

⇲ Свидетельство об утверждении типа средств измерений OC.C.32.004.A № 72158. Регистрационный номер № 73354-18

срок действия до 04 декабря 2023 года

Хотите купить тепловычислитель СПТ или корректор газа СПГ? Нужны оптовые ценыОтправьте заявку и реквизиты компании. С нас обратный звонок и выгодное предложение.

В составе теплосчетчиков применяются тепловычислители СПТ 940, преобразователи расхода, температуры и давления, типы которых приведены в таблице (ниже). Теплосчетчики различаются, в зависимости от заказа, количеством, составом и уровнем точности измерительных каналов.

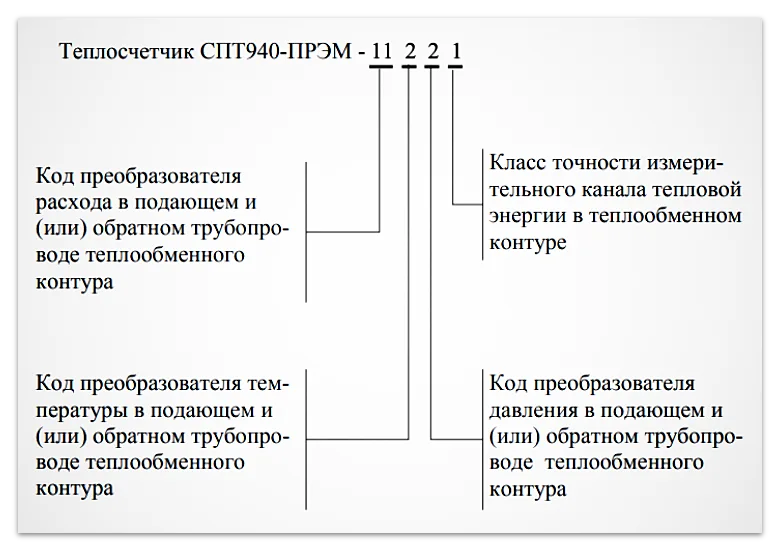

Структура обозначения теплосчетчиков приведена на рисунке. Коды составных частей – согласно таблице.

Структура обозначения теплосчетчиков СПТ 940-ПРЭМ (Логика)
Структура обозначения теплосчетчиков СПТ 940-ПРЭМ (Логика)
ТипКод
➤ Тепловычислители
СПТ 940
➤ Преобразователи расхода
ПРЭМ11
СУР-9731
US80032
UFM-303033
SonoSensor-3034
ВСТ51
ВСТН52
M53
W54
ВСКМ55
➤ Преобразователи температуры
ТЭМ-1001
ТЭМ-1102
КТПТР-07,-083
КТСП-Н 4
➤ Преобразователи давления
Метран-1501
МИДА-13П1
Метран-552
АИР-20/М2 2
ПД-100И2
СДВ2
DMP2
APZ3
Метран-753
Корунд3
MBS-4003 3
АИР-103
НТ4
ДДМ-03Т-ДИ4
(без преобразователя)5
Составные части теплосчетчика СПТ940-ПРЭМ

Технические данные

ХарактеристикаЗначение
ТепловычислительСПТ 940
Измеряемая средаВода
Количество подключаемых первичных преобразователей расхода (V) c импульсным выходным сигналом, преобразователей температуры (Т) с выходным сигналом сопротивления и преобразователей давления (Р) с выходным сигналом токаПозволяют обслуживать 1 теплообменный контур, содержащий 3 трубопровода. Конфигурация датчиков 1х(3V+2P+2T)

Эксплуатационные характеристики

Условия эксплуатации:

  • температура окружающего воздуха: от 5 до 50 °С;
  • относительная влажность: 80 % при 35 °С и более низких температурах;
  • атмосферное давление: от 84 до 106,7 кПа;
  • синусоидальная вибрация: амплитуда 0,35 мм, частота от 10 до 55 Гц.

Электропитание:

  • переменный ток: (220+22/-33) В, (50±1) Гц;
  • постоянный ток: от 12 до 42 В;
  • встроенный источник 3,6 В

Средняя наработка на отказ: 35000 ч. Средний срок службы: 12 лет.

Функциональные возможности

Теплосчетчики СПТ940-ПРЭМ рассчитаны на обслуживание одного теплообменного контура, содержащего три трубопровода, в каждом из которых может быть установлен преобразователь расхода с импульсным выходным сигналом, преобразователь температуры с выходным сигналом сопротивления и преобразователь давления с выходным сигналом тока.

Теплосчетчики обеспечивают:

  • измерение тепловой энергии, объема, массы, объемного и массового расходов, температуры и давления воды;
  • архивирование значений количества тепловой энергии, массы, объема, средних значений температуры и давления в часовом, суточном и месячном архивах;
  • архивирование сообщений о нештатных ситуациях и об изменениях настроечных параметров;
  • ввод настроечных параметров;
  • показания текущих, архивных и настроечных параметров;
  • ведение календаря и времени суток и учет времени работы;
  • защиту архивных данных и настроечных параметров от изменений.

Диапазоны измерений

  • Диапазон измерений объемного расхода от 10-2 до 105 м3 /ч.
  • Диапазон измерений массового расхода от 10-2 до 105 т/ч.
  • Диапазон измерений объема от 10-4 до 9·108 м3.
  • Диапазон измерений массы от 10-4 до 9·108 т.
  • Диапазон измерений температуры от -50 до 150 ℃.
  • Диапазон измерений разности температур от 3 до 145 ℃.
  • Диапазон измерений избыточного давления от 0 до 2,5 МПа.
  • Диапазон измерений тепловой энергии от 3·10-6 до 9·108 ГДж.

Схемы потребления

Специфические особенности узла учета – конфигурация трубопроводов, состав и размещение оборудования и средств измерений – объединены понятием схемы потребления. Поддерживаемые теплосчетчиками схемы потребления и соответствующие расчетные формулы приведены в “Тепловычислители СПТ940. Руководство по эксплуатации“.

Безопасность

Безопасность оператора при работе с теплосчетчиками обеспечивается соответствием регламенту ТР ТС 004/2011 “О безопасности низковольтного оборудования” составных частей теплосчетчиков, электропитание которых осуществляется непосредственно от сети переменного тока напряжением 220 В, и вторичных источников питания (сетевых адаптеров), обеспечивающих электропитание составных частей теплосчетчиков постоянным током напряжением от 12 до 42 В.

При монтаже и техническом обслуживании теплосчетчиков источниками опасности являются напряжение 220 В переменного тока в силовой сети и повышенные давление и температура теплоносителя в трубопроводах.

Подключение внешних цепей составных частей теплосчетчиков и вторичных источников питания должно осуществляться при обесточенных цепях электропитания. Устранение дефектов и замену составных частей теплосчетчиков следует проводить при отсутствии теплоносителя в трубопроводах.

Монтаж электрических цепей

Подключение датчиков и прочего оборудования к тепловычислителю СПТ940 выполняют многожильными кабелями. Для защиты от влияния промышленных помех следует использовать экранированные кабели. В условиях эксплуатации помехи могут быть обусловлены различными факторами, например, работой тиристорных и иных преобразователей частоты, коммутацией мощных нагрузок с помощью реле и контакторов, короткими замыканиями в электроустановках, резкими изменениями нагрузки в электрических распределительных системах, срабатыванием защитных устройств в электрических сетях, электромагнитными полями от радио- и телевизионных передатчиков, токами растекания при разрядах молний и пр.

Если в непосредственной близости от оборудования узла учета отсутствуют промышленные агрегаты, способные порождать подобные факторы возникновения помех, допускается использовать неэкранированные кабели. При использовании экранированных кабелей рабочее заземление их экранных оплеток должно выполняться только в одной точке, как правило, на стороне тепловычислителя. Оплетки должны быть электрически изолированы по всей длине кабеля, использование их для заземления корпусов датчиков и прочего оборудования не допускается.

Если для работы составных частей требуются вторичные источники питания постоянного тока, в качестве таковых следует использовать сетевые адаптеры АДП82, АДП83 либо иные блоки питания, соответствующие требованиям стандартов электромагнитной совместимости и безопасности. Предельная длина линий связи между тепловычислителем и датчиками определяется сопротивлением каждого провода цепи, которое не должно превышать 50 Ом. Предельная длина линий связи между тепловычислителем и внешним оборудованием, подключенным по интерфейсу RS232, не должна превышать 100 м.

Электрическое сопротивление изоляции между проводами, а также между каждым проводом и экранной оплеткой или рабочим заземлением должно быть не менее 20 МОм – это требование обеспечивается выбором кабелей и качеством монтажа цепей.

По окончании монтажа электрических цепей следует убедиться в правильности выполнения всех соединений, например, путем их “прозвонки”. Этому этапу работы следует уделить особое внимание – ошибки монтажа могут привести к отказу оборудования.

Монтаж оборудования

Монтаж теплосчетчика следует выполнять, руководствуясь проектной документацией на узел учета и указаниями, содержащимися в эксплуатационной документации составных частей. Для установки преобразователей температуры рекомендуется применять бобышки БТП1 и БТП2 и термометрические гильзы ГТ2.5 и ГТ6.3, для установки преобразователей расхода – присоединительные комплекты КП, для установки датчиков давления – отборные устройства, например ОС-100.

По окончании монтажа систему заполняют теплоносителем под рабочим давлением и проверяют герметичность соединений преобразователей с трубопроводом. Просачивание теплоносителя не допускается.
