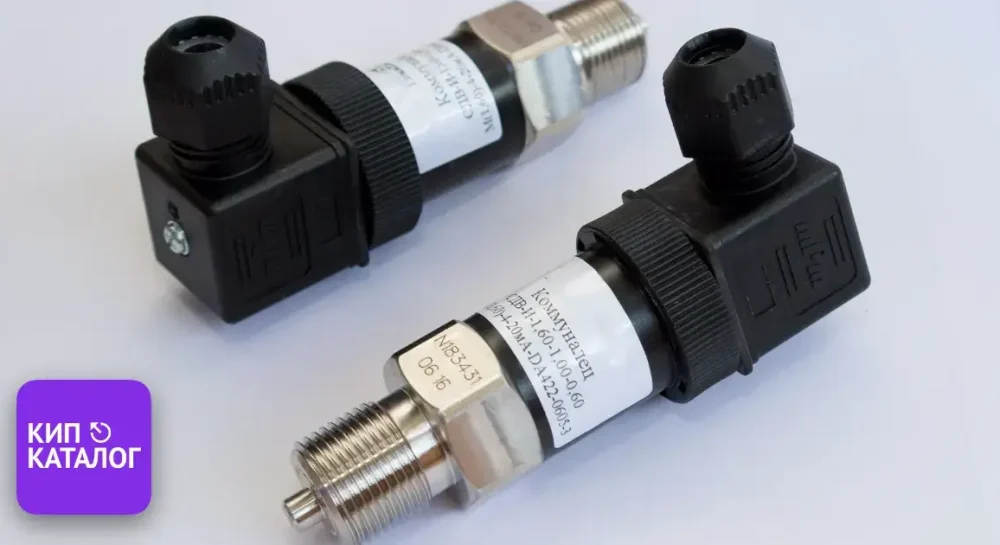

Преобразователь давления СДВ-И «Коммуналец»: технический анализ и применение в системах ЖКХ

Преобразователи давления СДВ-И «Коммуналец» представляют собой специализированные измерительные приборы, разработанные для систем жилищно-коммунального хозяйства (ЖКХ) и промышленной автоматизации.

Эти датчики оптимизированы для работы в узлах коммерческого учета тепловой энергии, включая центральные тепловые пункты (ЦТП) и индивидуальные тепловые пункты (ИТП).

Их ключевое назначение — преобразование механического воздействия давления жидкостей или газов в унифицированный токовый сигнал 4-20 мА для интеграции в системы АСУ ТП.

Датчики давления СДВ-И серии «Коммуналец» относятся к изделиям ГСП (Государственная система промышленных приборов и средств автоматизации).

☞ Свидетельство об утверждении типа СИ RU.C.30.005.A № 44520

Датчики серии СДВ-И сочетают высокую точность (±0.5%), долговечность (срок службы 14 лет) и адаптивность (многодиапазонность). Их экономическая эффективность — результат сокращения затрат на поверку и складские запасы.

Для систем ЖКХ, где надежность критична, «Коммуналец» предлагает оптимизированное решение, соответствующее российским стандартам учета тепла и воды

Технические характеристики и конструктивные особенности

1. Ключевые параметры:

• Диапазон измерений: 0-0.6 МПа, 0-1.0 МПа, 0-1.6 МПа, 0-2.5 МПа (многодиапазонные модификации).
• Класс точности: ±0.5% от диапазона измерения.
• Температурная погрешность: ±0.15% на каждые 10°C.
• Перегрузочная способность: до 300% от верхнего предела измерения (например, 7.5 МПа для модели 2.5 МПа).
• Защита корпуса: IP65 (пыле- и влагонепроницаемое исполнение).

⚠ Преобразователи давления СДВ-И «Коммуналец» устойчивы к воздействию испытательного давления 4,0 МПа в течение 15 минут. Преобразователи являются прочными и герметичными после воздействия предельнодопустимого перегрузочного давления длительностью 1 минута величиной 7,5 МПа.

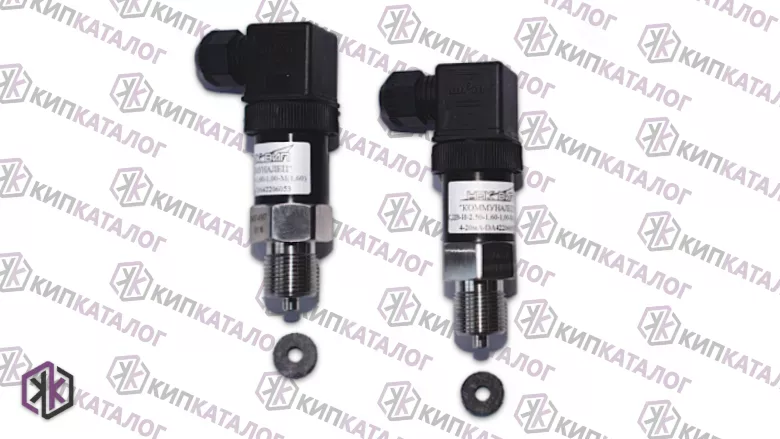

2. Конструкция:

• Чувствительный элемент: пластина с кремниевыми тензорезисторами, соединенная с металлической мембраной из титанового сплава ВТ-9.
• Корпус: сталь AISI 201/316L или 10х18н10т, устойчивая к коррозии.
• Присоединительные размеры: резьба М20×1.5 или G½.

3. Условия эксплуатации:

• Температура среды: от -50°C до +125°C.
• Климатическое исполнение: УХЛ3.1 (для умеренного и холодного климата).
• Механическая устойчивость: группа G2 по ГОСТ Р 52931 (вибростойкость).

☞ Габаритные и установочные размеры преобразователей с кодом М20х1,5 и G1/2 присоединительного размера (монтажной части)

• Масса преобразователей без розетки не более 0,15 кг. Масса преобразователей с розеткой не более 0,20 кг.
• Среднее время наработки на отказ 250000 ч.
• Средний срок службы: не менее 14 лет.
• Гарантированный срок эксплуатации преобразователей 3 (три) года с момента (даты) приёмки преобразователя, указанного в этикетке.

Уникальные преимущества для ЖКХ и промышленности

Применение в системах теплоснабжения и водоотведения

Датчики серии СДВ-И используются в:

• Узлах учета тепловой энергии для контроля давления в трубопроводах.
• Системах диагностики: обнаружение утечек, мониторинг износа оборудования.
• Насосных станциях (поддержание давления в рабочих диапазонах).

Пример интеграции: В ЦТП датчик с диапазоном 0-2.5 МПа монтируется на подающем трубопроводе через разделитель среды. Сигнал 4-20 мА передается на контроллер, регулирующий работу насосов.

Преобразователи СДВ-И «Коммуналец» не выходят из строя при обрыве выходной цепи преобразователей, а также при подаче напряжения питания обратной полярности и коротком замыкании выходной цепи преобразователей.

Руководство по выбору и монтажу

Устройство и работа преобразователей

Преобразователи представляют собой корпус с измерительным блоком и электронным блоком обработки сигнала. Чувствительным элементом измерительного блока (приёмника давления) является первичный преобразователь.

Чувствительным элементом первичного преобразователя является пластина с кремниевыми пленочными тензорезисторами, прочно соединенная с металлической мембраной.

Давление рабочей среды на измерительный блок (приёмник давления) преобразуется в деформацию чувствительного элемента, вызывая при этом изменение электрического сопротивления его тензорезисторов.

На выходе первичного преобразователя появляется электрический сигнал, преобразуемый электронным блоком в токовый выходной электрический сигнал.

Плата электронного блока установлена в корпусе. Для защиты от воздействий окружающей среды на плату наносится многослойное защитное покрытие.

Расшифровка условного обозначения датчиков

1. Наименование
   • СДВ — «Коммуналец» Преобразователь давления измерительный СДВ общепромышленного исполнения
2. Тип измеряемого давления
   • И — избыточное
3. Значения ВПИ заводской настройки многопредельного исполнения с перестраиваемым диапазоном измерений
   • М(0,6) — заводская настройка на ВПИ 0,6 МПа
   • М(1,0) — заводская настройка на ВПИ 1,0 МПа
   • М(1,6) — заводская настройка на ВПИ 1,6 МПа
   • М(2,5) — заводская настройка на ВПИ 2,5 МПа
4. Присоединительный размер (монтажной части) для соединения с внешней гидравлической (пневматической) линией и заземлением
   • М20х1,5 — Штуцер М20х1,5 без ниппеля
   • G1/2 — Штуцер G1/2”-A без ниппеля
5. Обозначение технических условия (ТУ)
   • АГБР.406239.001ТУ — по АГБР.406239.001 ТУ
