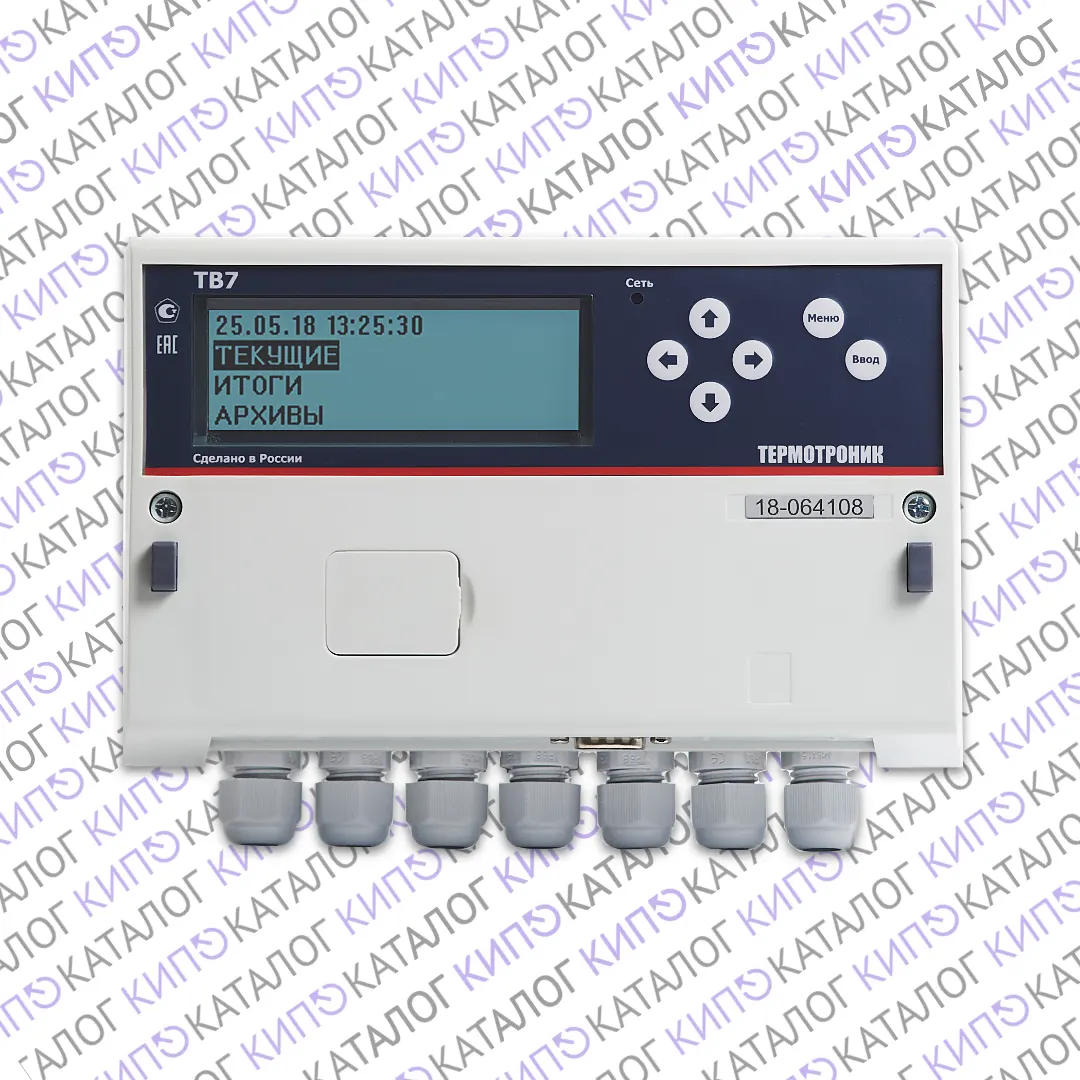

Тепловычислитель ТВ7-01М предназначен для измерений и регистрации параметров потока теплоносителя (горячей и холодной воды) и количества тепловой энергии в закрытой и/или открытой водяных системах теплоснабжения.
Тепловычислители ТВ7-01М зарегистрированы в Государственном реестре средств измерений (№ 67815-17 действителен до 19.06.2027), соответствуют требованиям Правил коммерческого учета тепловой энергии, теплоносителя (постановление Правительства РФ № 1034 от 18 ноября 2013 г.), Методики осуществления коммерческого учета тепловой энергии, теплоносителя (приказ Министерства строительства и жилищно-коммунального хозяйства N 99/пр от 17 марта 2014 г.), ГОСТ Р 51649, ГОСТ Р ЕН 1434-1, технического регламента таможенного союза ТР ТС 020/2011.
Отличительные особенности
Тепловычислители ТВ7 исполнения М имеют:
- от одного до трёх тепловых вводов (в ТВ7-01М имеется ТВ1+ТВ2)
- удобную настройку с компьютера
- нестираемый архив событий
- большое количество интерфейсов
- крепление на DIN-рейку
- питание от сетевого источника питания
- питание от встроенной батареи
- питание ультразвуковых расходомеров
Тепловычислители ТВ7 сертифицированы в составе теплосчетчиков T34M. Стоимость оформления паспорта Т34M – 5850 руб., при оформлении паспорта одновременно с поставляемым оборудованием ТЕРМОТРОНИК — 1050 руб.
Основные функции
К тепловычислителю ТВ7-01М (Термотроник) могут быть подключены:
- преобразователя расхода → до 5
- преобразователя температуры → до 4
- преобразователя давления → нет
Дополнительный импульсный вход может быть использован:
- в счетном режиме (измерение объема воды, количества электроэнергии и т.п.),
- в режиме регистратора внешних событий (сигнализация),
- в режиме контроля наличия питающего напряжения.
Дополнительный канал температуры (Доп.вход T,°C) применяется для измерения температуры наружного воздуха или температуры холодной воды. Дискретные входы предназначены для контроля реверса и отсутствия теплоносителя.
Совместно с тепловычислителями ТВ7 применяются:
- преобразователи расхода с импульсным выходным сигналом частотой 0 — 1000 Гц с нормированной ценой импульса
- преобразователи температуры однотипные ТС, имеющие характеристику 100П, 500П, Pt100, Pt500.
- преобразователи давления с выходным сигналом 4–20 мА и верхним пределом измерений не более 2,5 МПа.
Электропитание
Электропитание ТВ7 осуществляется от встроенной литиевой батареи с номинальным напряжением 3,6 В или от внешнего сетевого блока питания с выходным напряжением 10-16 В и током не менее 100 мА.
При пропадании внешнего питания тепловычислитель переходит на работу от встроенной батареи.
При подключении ПК по интерфейсу USB вычислитель питается от ПК. В тепловычислитель ТВ7М могут устанавливаться батареи 3-х типоразмеров:
- АА (комплектация с блоком питания)
- С
- D
При заказе тепловычислителя с внешним источником питания устанавливается батарея АА, независимо от модели тепловычислителя.
Архивирование данных
Тепловычислитель ТВ7-01М обеспечивает формирование архивов:
- интервальные архивы → 1440 (60 суток) – часовых записей; 400 суточных записей и 60 месячных записей).
- итоговый архив → 400 записей.
- архив диагностической информации (архив изменения БД, архив событий, диагностический архив) → не менее 3060 записей.
При выполнении операции СБРОС интервальные и итоговый архивы очищаются. Сброс архива диагностической информации невозможен.
При отключении питания тепловычислителя все архивы сохраняются в энергонезависимой памяти в течение срока службы прибора.
Коммуникация с внешними устройствами
Для обмена данными с внешними устройствами тепловычислитель ТВ7-01М оборудован интерфейсами:
- USB 2.0 (для оперативного чтения архивов на компьютер с ОС Windows и телефон/планшет с ОС Android)
- RS232
- SD карта (для возможности сохранения архивов)
- Ethernet или RS485 (опционально)
- WiFi / Bluetooth (опционально)
Возможность самостоятельной установки дополнительного адаптера интерфейса RS-485 / Ethernet / Bluetooth / Wi-Fi.
Доступны протоколы: Modbus RTU, Modbus ASCII, PPP
