Для точного учёта параметров тепло-, водопотребление завод Термотроник производит промышленное оборудование, а именно теплосчетчики Т34М (Т34МК Лайт) состоящие из: тепловычислителей ТВ7(М) и электромагнитных расходомеров Питерфлоу серии РС, -Т1, -К, -СВ.

В данной статье приводятся рекомендации завода-изготовителя по электромонтажу приборов учета Термотроник, перечень монтажных сигнальных кабелей и требования к безопасности монтажа приборов учета тепла и жидкостей.


Хотите купить Тепловычислитель ТВ7(М) или Расходомер Питерфлоу (Термотроник)? Нужны оптовые ценыОтправьте заявку и реквизиты компании. С нас обратный звонок и выгодное предложение.

Требования к линиям питания тепловычислителей ТВ7(М)

Для монтажа входных сигналов тепловычислителя ТВ7 рекомендуется экранированный кабель CABS и его аналоги.

Тип кабеляАналогЖил / сечениеДиаметр (мм)
CABS 2/100 нг-LSКСВЭВГл нг(А)-LS 2х0,202 x 0,22 мм23,2 ± 0,3
CABS 4/100 нг-LSКСВЭВГл нг(А)-LS 4х0,204 x 0,22 мм23,6 ± 0,3
CABS 6/100 нг-LSКСВЭВГл нг(А)-LS 6х0,206 x 0,22 мм24,3 ± 0,3
CABS 8/100 нг-LSКСВЭВГл нг(А)-LS 8х0,208 x 0,22 мм24,6 ± 0,3
Экранированные сигнальные кабели CABS для подключения ТВ7

Экран должен быть подключен только со стороны вычислителя.

Номинальное напряжение350 Вольт
Тестовое напряжение2000 Вольт
Температурный диапазон-10 ºC +80 ºC
Сопротивление изоляции> 150 Мом
Омическое сопротивление (для s=0,22мм2)< 0,12 ом/м
Удельная ёмкость130 pF/м
Технические параметры кабеля CABS

При подключении к вычислителям ТВ7 датчиков объёма с импульсным выходом типа «сухой контакт» требуется учитывать влияние ёмкости кабеля. При измерении частоты до 16 Гц допустима ёмкость кабеля около 13000 пФ, что соответствует примерно 100 метрам экранированного кабеля CABS.

При заведомо меньшей входной частоте — например, у механических водосчётчиков выходная частота не превышает 2 Гц, максимальная длина кабеля пропорционально увеличивается до 800 метров.

При использовании кабелей с характеристиками, существенно отличающимися от рекомендованных, повышается уровень наводок и помех, что может привести к появлению «лишних» импульсов на входах вычислителя.

При питании тепловычислителя ТВ7 или ТВ7М от внешнего сетевого источника, уровень помех можно кратно снизить, зашунтировав импульсные входы на контакты +V ( X7.2 и X7.5 на X7.3; X8.2 и X8.5 на X8.3; X9.2 и X9.5 на X9.3 ) любыми выводными резисторами сопротивлением 33 Ком. При этом необходимо учитывать, что такое подключение приведёт к ускоренному разряду резервной батареи при отсутствии сетевого питания, поэтому при автономном питании шунтирование резисторами не рекомендуется.

Требования к линиям питания расходомеров Питерфлоу

Длина линииСечениеКалибр проводаСопротивление
до 3 м0,22 мм224AWG0,110 ом/метр
до 10 м0,35 мм222AWG0,058 ом/метр
до 20 м0,50 мм220AWG0,041 ом/метр
до 50 м0,75 мм218AWG0,025 ом/метр
Требования к линиям питания расходомеров Питерфлоу

Завод-изготовитель рекомендует оставлять одну резервную линию в кабелях, используемых для монтажа питания расходомеров. Наличие этой линии оставляет возможность подключения однопроводной коммуникации LIN в будущем. Каждый расходомер должен иметь собственные линии питания, соединение линий питания разных расходомеров допускается только на клеммах общего источника питания, имеющего достаточную мощность.

Кабельные вводы IP68

Расходомеры и тепловычислители производства ТЕРМОТРОНИК имеют унифицированную систему вводов c метрическим присоединением M16x1.5 по DIN EN 502621 , позволяющих прямое герметичное (IP68) присоединение кабелей и кабельных рукавов.

Применение круглого кабеля требует использования соответствующих гермовводов, монтаж с использованием ПВХ гофрошлангов позволяет эффективно использовать практически любые доступные провода и кабели, в том числе некруглого сечения.

Тип вводаТип соединения
MGB16MM-07G-ST-XAподключение круглых кабелей диаметром 4-7,5 мм
N-MGW16-18G-ST*подключение 16-мм ПВХ гофрошлангов (CTG20-16-K41 IEK)
S-MGS16-18-STGподключение 15-мм металлорукава (Р3-ЦХ-15 IEK)
Технические характеристики применяемых гермовводов (IP68)

Расходомеры Питерфлоу с третьего квартала 2015 года при выпуске комплектуются фитингами под ПВХ гофрошланг 16 мм.

При необходимости в дополнительной защите коммуникаций, следует использовать металлорукав, который наилучшим образом помогает обеспечить надежность и выполнить обязательные требования, предъявляемые к монтажу коммуникационных систем. С металлорукавом рекомендуем использовать экранированный 5 или 7- жильный кабель OPVC-JZ/OZ-CY или аналоги.

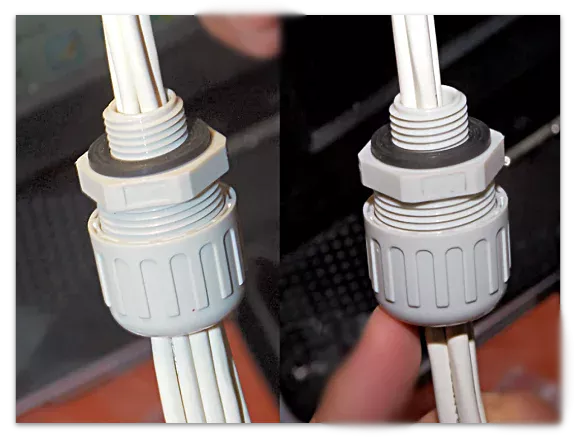

На фотографии ниже: через фитинг под гофрошланг 16 мм свободно пропускается три 8-жильных или пять 4-жильных экранированных сигнальных кабеля CABS.

Гермовводы и кабели для подключения расходомера Питерфлоу
Гермовводы и кабели для подключения расходомера Питерфлоу

31 декабря 1999 года стандарт VDE 0619, включающий в себя стандарты DIN 46319 для метрических размеров и DIN 46320 для PG-размеров был отменен. 01.01.2000 вступил в силу новый стандарт DIN EN 50262. Новый стандарт основан на метрических размерах. Десять размеров PG7 / 9 / 11 / 13,5 / 16 / 21 / 29 / 36 / 42 и PG 48 были заменены восемью метрическими размерами: M12 / 16 / 20 / 25 / 32 / 40 / 50 и M 63. Прямая взаимозаменяемость между этими двумя системами не предусмотрена.

Винтовой зажим с натяжной гильзой

Винтовой зажим с натяжной гильзой для подключения расходомера Питерфлоу
Винтовой зажим с натяжной гильзой для подключения расходомера Питерфлоу

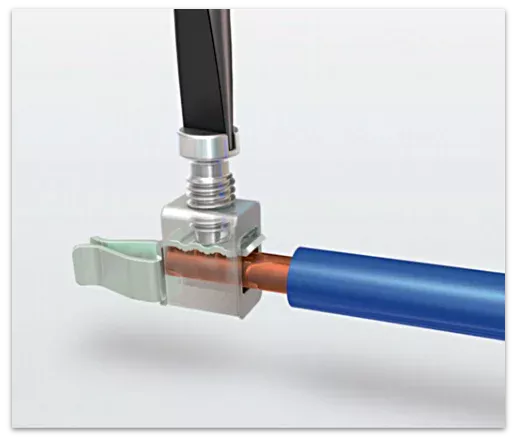

Независимо от поперечного сечения провода винтовой зажим обеспечивает превосходное контактное нажатие по всей поверхности контакта. Расходомеры Питерфлоу и тепловычислители ТВ7 (ТВ7М) комплектуется именно такими клеммниками, которые не требуют обязательного применения кабельных наконечников для оконцевания многожильных проводников.

Технические характеристики многожильных кабелей

Число жил, мм2Диаметр, мм
CABS 2/100 нг-LS (пр-ва CQR) КСВЭВГл нг(А)-LS 2х0,20 (пр-ва Паритет)
2 x 0,223,2 ± 0,3
МКШ
3 x 0,35 5,9 ± 0,3
3 x 0,506,1 ± 0,3
ПВС
3 x 0,756,6 ± 0,3
Экранированный кабель OLFLEX CLASSIC 115 CY (пр-ва. LAPPCABEL) или OPVC-JZ/OZ-CY (пр-ва. TKD)
3 x 0,506,1 ± 0,3
5 x 0,507,0 ± 0,3
7 x 0,507,5 ± 0,3
Технические характеристики многожильных кабелей

Отечественные аналоги кабельной продукции

ИмпортЗамена
CAB 2/100нг-LS (CQR)КСВВГл нг(А)-LS 2х0,20
CAB 4/100нг-LS (CQR)КСВВГл нг(А)-LS 4х0,20
CAB 6/100нг-LS (CQR)КСВВГл нг(А)-LS 6х0,20
CABS 4/100 нг-LS (CQR)КСВЭВГл нг(А)-LS 4х0,20
CABS 6/100 нг-LS (CQR)КСВЭВГл нг(А)-LS 6х0,20
AS-CAB002 (Ramcro)КСВВГл 2х0,20
AS-CAB004 (Ramcro)КСВВГл 4х0,20
JYYКСВВнг(А)-LS
JY(ST)YКСВЭВнг(А)-LS
LiY(St)YКСВЭВГнг(А)-LS
LiYНВМ
LiYYКДВВГ, КГВВ, КГВВНГ
LiYCYКДВЭВГ, КГВЭВ, КГВЭВНГ
Отечественные аналоги кабельной продукции

Обозначения:

  • Li – многопроволочный (гибкий) проводник
  • J или JE – однопроволочный проводник
  • Y – ПВХ изоляция жилы/внешняя оболочка
  • H – безгалогенная изоляция жилы/внешняя оболочка
  • SL – кабель контрольный
  • C – медный экран
  • (ST) – общий экран из алюминиевой фольги
  • TP – twisted pair – витая пара
  • FR – fire resistance. Означает огнестойкость.
  • LS – low smoke. Означает низкое дымо- и газовыделение.
  • HF – halogen free. Не содержит галогенов.
  • FE 180 – кабель сохраняет свои свойства на протяжении определенного времени (в данном случае 180 минут) в открытом пламени, под напряжением.

Цветовая маркировка многожильного кабеля

Номер жилыЦвет оплёткиНомер жилыЦвет оплётки
1белый11синий
2красный12розовый
3жёлтый13белый / коричневый
4зелёный14белый / пурпурный
5серый15белый / зелёный
6оранжевый16белый / синий
7голубой17белый / серый
8коричневый18белый / жёлтый
9пурпурный19белый / чёрный
10чёрный20белый / красный
Цветовая маркировка многожильного кабеля
