Схема подключения ВКТ-9

Схемы подключения датчиков давления и температуры к тепловычислителю ВКТ-9

Для подключения к тепловычислителю ВКТ-9 датчиков температуры, давления, расходомеров и внешних устройств применяется схема подключения ВКТ-9.

Место установки тепловычислителя ВКТ-9 не должно быть вблизи силовых кабелей, электрощитов, сварочных аппаратов и т.п., иначе вычислитель следует размещать внутри металлической оболочки (шкафа монтажного ШМ-9), присоединённой к контуру защитного заземления.

Кабели, пропускаемые через кабельные вводы (гермовводы PG11), должны иметь круглое сечение диаметром от 7 до 10 мм с сечением проводников от 0,07 до 1 мм2 .

Линии связи для подключения ВКТ-9 рекомендуется прокладывать:

  • неэкранированными кабелями, если на расстоянии до 3 м от них отсутствуют силовые проводники с индуктивной нагрузкой более 1 А (трансформаторы, сварочные аппараты, двигатели) и прочие источники электромагнитных помех;
  • экранированными кабелями (в металлических трубах, металлорукавах), если источники электромагнитных помех имеются.

Провода и экраны кабелей подключать «под винт» к разъёмам вычислителя ВКТ-9.

Запрещается присоединение экранов кабелей к любым другим цепям!

С целью исключения возможности замыкания экранов кабелей с другими цепями следует применять кабели, имеющие наружную изоляцию поверх экрана. Обеспечить защиту компьютера (модема), подключённого к вычислителю, от импульсных перенапряжений и помех (грозозащиту) посредством присоединения к контуру защитного заземления.

Схема подключения ВКТ-9 с преобразователем температуры

К любому каналу t вычислителя ВКТ-9-01 и ВКТ-9-02 допускается подключать преобразователь температуры по 4-проводной схеме (вариант 1) или по 2-проводной схеме (вариант 2, только для преобразователей температуры, имеющих неразъёмный двухжильный кабель).

  • Вариант 1: использовать четырёхжильный кабель длиной до 300 м при условии, что сопротивление каждой жилы кабеля не более 100 Ом.
  • Вариант 2: использовать штатный неразъёмный двухжильный кабель датчика температуры, при этом НЕ ДОПУСКАЕТСЯ удлинять или укорачивать кабель преобразователя температуры!

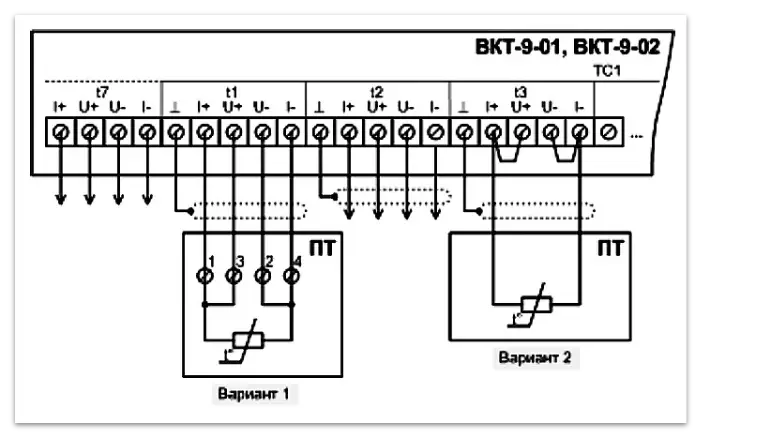

Схема подключения термопреобразователя к тепловычислителю ВКТ-9-01, ВКТ-9-02
Схема подключения термопреобразователя к тепловычислителю ВКТ-9-01, ВКТ-9-02

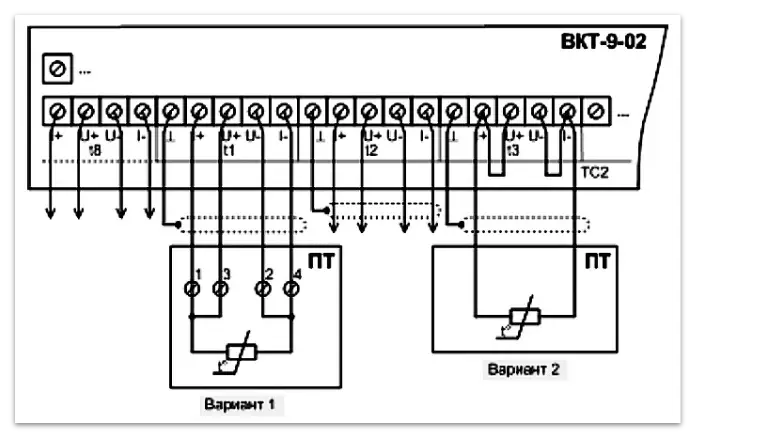

Схема подключения термопреобразователя к тепловычислителю ВКТ-9-02
Схема подключения термопреобразователя к тепловычислителю ВКТ-9-02

Подключение к остальным каналам t вычислителя выполняют аналогично.

Каналы t включены в измерительную цепь вычислителя ВКТ-9 попарно последовательно, поэтому необходимо ЗАКОРОТИТЬ контакты (кроме контакта ««) незадействованных входов по примерам.

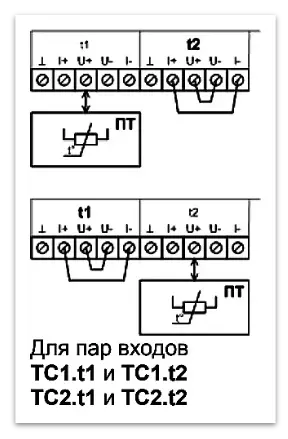

Каналы подключения термопреобразователей t1 и t2
Каналы подключения термопреобразователей t1 и t2

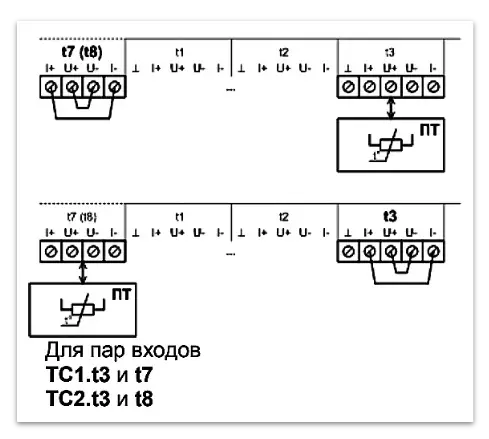

Каналы подключения термопреобразователей t3 и t7
Каналы подключения термопреобразователей t3 и t7

Схема подключения ВКТ-9 к расходомеру

К любому каналу V вычислителя ВКТ-9 допускается подключать преобразователь расхода с активным выходом (вариант 1) или преобразователь расхода с пассивным выходом (вариант 2). Использовать двухжильный кабель длиной до 300 м.

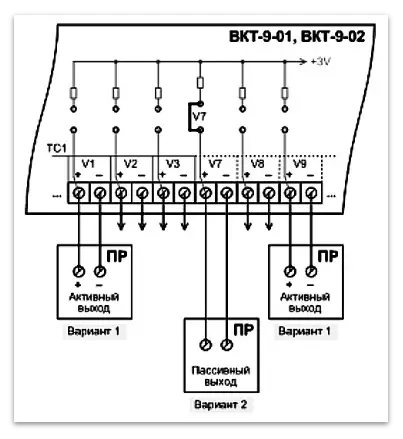

Схема подключения ВКТ-9 к преобразователю расхода с активным и пассивным выходом
Схема подключения ВКТ-9 к преобразователю расхода с активным и пассивным выходом

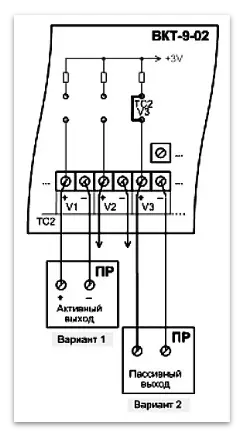

Схема подключения преобразователя расхода к тепловычислителю ВКТ-9-02
Схема подключения преобразователя расхода к тепловычислителю ВКТ-9-02
  • Вариант 1: НЕ УСТАНАВЛИВАТЬ в вычислителе перемычку в цепи канала V!
  • Вариант 2: УСТАНОВИТЬ в вычислителе перемычку, обеспечивающую питание цепи (пассивного выхода преобразователя расхода).

Обозначения перемычек совпадают с обозначениями импульсных входов. На рисунке условно показаны только обозначения установленных перемычек. Подключение к остальным каналам V выполняют аналогично.

Схема подключения преобразователей давления ВКТ-9

ВКТ-9 без модуля питания

К любому каналу P вычислителя ВКТ-9 без модуля питания допускается подключать только преобразователя давления с собственным блоком питания. Пример подключения преобразователя давления с собственным блоком питания (вариант 1) показан на рисунке. Использовать двухжильный кабель длиной до 300 м. Подключение преобразователей давления по четырёхпроводной схеме выполнять аналогично.

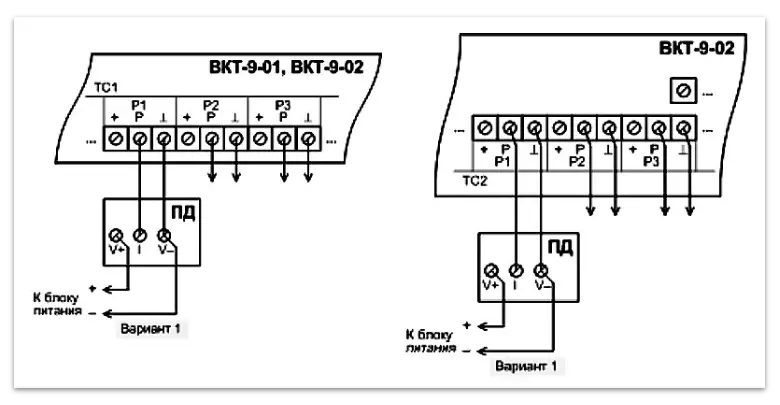

Подключения преобразователей давления с собственным блоком питания
Подключение преобразователей давления с собственным блоком питания

В вычислителе ВКТ-9 без модуля питания напряжение на контактах «+» входов ТС1.P1(2,3) и ТС2.P1(2,3) отсутствует. НЕ ОБЕСПЕЧИВАЕТСЯ питание ПД от вычислителя без модуля питания.

ВКТ-9 с модулем питания

К любому каналу P вычислителя ВКТ-9 с модулем питания допускается подключать как преобразователи давления с собственным блоком питания (вариант 1), так и преобразователи давления с питанием от тепловычислителя ВКТ-9 (варианты 2 и 3).

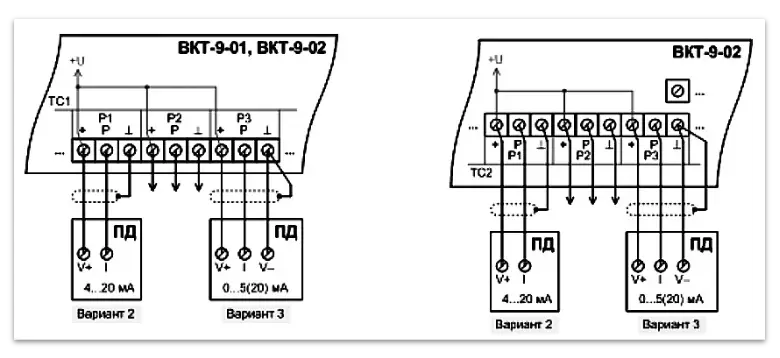

Схема подключения преобразователей давления к тепловычислителю ВКТ-9 с модулем питания
Схема подключения преобразователей давления к тепловычислителю ВКТ-9 с модулем питания
  • Вариант 2: ПД с выходным током от 4 до 20 мА, использовать двухжильный кабель длиной до 300 м.
  • Вариант 3: ПД с выходным током от 0 до 5 мА или от 0 до 20 мА, использовать трёхжильный кабель длиной до 300 м.

Схема подключения ВКТ-9 к внешним устройствам

К любому дискретному входу DIN ВКТ-9 допускается подключать блоки питания преобразователей расхода (вариант 1) или концевые выключатели (вариант 2). Пример подключения показан на рисунке. Использовать двухжильный кабель длиной до 300 м.

Схема подключения блока питания расходомера к ВКТ-9 с модулем питания
Схема подключения блока питания расходомера к ВКТ-9 с модулем питания
  • Вариант 1: для контроля наличия напряжения питания ПР, подключённого к импульсному входу (каналу V).
  • Вариант 2: для регистрации внешнего события по сигналу от контактного датчика (концевого выключателя) типа «сухой контакт».

Для питания внешней цепи по варианту 2 допускается использовать выход U тепловычислителя ВКТ-9 с модулем питания. В вычислителе без модуля питания напряжение на выходе U отсутствует.

Если при настройке вычислителя назначены виртуальные дискретные входы (DINA, DINB, DINC, DIND), то используемые для контроля устройства подключают (к заданным каналам V – импульсным входам, не задействованным для измерений) аналогично схемам, показанным выше:

  • блок питания ПР – по варианту 1 со снятием перемычки;
  • концевой выключатель – по варианту 2 с установкой перемычки, обеспечивающей питание цепи.

Дискретные выходы ВКТ-9

К дискретному выходу DOUT тепловычислителя ВКТ-9 допускается подключать сигнализаторы (исполнительные устройства) с допустимыми нагрузочными характеристиками.

Схема подключения исполнительных устройств к дискретным выходам ВКТ-9

В вычислителе без модуля питания напряжение в цепи «+U» отсутствует, и НЕ ДЕЙСТВУЮТ дискретные выходы.

Для питания внешней цепи допускается использовать выход U вычислителя с модулем питания. В вычислителе без модуля питания напряжение на выходе U отсутствует.

К разъёму DSUB-9, порт 1 (интерфейс RS-232) подключают персональный компьютер или GSM-модем стандартным нуль-модемным кабелем.

К разъёму DSUB-9, порт 2 (интерфейс RS-232) или к разъёму USB-B (интерфейс USB) подключают только персональный компьютер.

К разъёму интерфейса RS-485 (только в вычислителе с модулем питания) подключают персональный компьютер или GSM-модем экранированной витой парой длиной до 1,2 км. Данные, передаваемые по интерфейсу RS-485, дублируются по первому интерфейсу RS-232, порт 1.
