Тепловычислитель ТМК-Н60 (Промприбор). Руководство по эксплуатации

Тепловычислитель ТМК-Н60. Руководство по эксплуатации

⎋ Руководство по эксплуатации тепловычислителя ТМК-Н60 (Промприбор). Технические характеристики

Тепловычислитель ТМК-Н60 (Промприбор) предназначен для измерений и преобразований аналоговых сигналов от первичных измерительных преобразователей, вычисления тепловой энергии в водяных системах теплоснабжения.

Область применения: узлы коммерческого учета для водяных систем теплоснабжения на различных объектах теплоэнергетического комплекса и промышленных предприятиях, в жилищно-коммунальном хозяйстве, автоматизированные системы сбора и контроля технологических параметров.

Функциональные возможности ТМК-Н60

  • Количество подключаемых тепловых систем → 1
  • Количество дополнительных каналов холодного водоснабжения → 3
  • Количество каналов измерений объема (расхода) теплоносителя → 3
  • Количество каналов измерений температуры теплоносителя → 4
  • Количество каналов измерений избыточного давления → 3

Вычислители ТМК-Н60 обеспечивают измерение, вычисление и вывод на ЖКИ и через пользовательские интерфейсы на внешние устройства следующих текущих и архивных параметров:

  • Объёмный и массовый расход теплоносителя; температура, давление, объём, масса теплоносителя – для каждого трубопровода ТС (до трёх в ТС1);
  • Разность температур, разность массовых расходов, разность масс, тепловая мощность, тепловая энергия, время работы, время останова счёта – в ТС1;
  • Суммарная тепловая мощность, суммарная тепловая энергия, температура холодной воды, темпе- ратура воздуха, давление холодной воды, время включения, время выключения – по обеим ТС;
  • Расход и количества измеряемой среды, время работы – по каждому дополнительному каналу;
  • Нештатные ситуации: аппаратные НС, канальные НС, НС ТС;
  • Флаги внешних событий, флаг дискретного выхода.

Архивирование данных

Тепловычислитель ТМК-Н60 обеспечивает сохранение измеренных параметров в электронном архиве.

  • Часовой → 1488 часов (62 суток)
  • Суточный → 730 суток
  • Месячный → 48 месяцев (4 года)

Регистрация и сохранение в энергонезависимой памяти архивных значений измеряемых величин по ТС1, по ТС2, общих (по обеим ТС), дополнительных (по дополнительным каналам).

Формирование архивов доступно для:

  • архивных значений температур — среднеарифметических и средневзвешенных по массе значений;
  • архивных значений давлений – среднеарифметических значений;
  • архивных значений масс, объёмов, тепловой энергии – суммарных значений на интервале архивирования.

Формирование сообщений в виде кодов НС (канальных, общесистемных, аппаратных, общих, дополнительных)

  • Журнал НС → 5000 записей
  • Журнал действий оператора → 3000 записей

Данные о дате, времени и содержании событий, связанных с изменением настроечных параметров, с изменением калибровочных коэффициентов, со сменой периода теплопотребления, с заменой элемента питания, со сбросом архива.

⚠︎ После сброса архива: записи сохраняются (не стираются).

Интерфейсы и передача данных

Для передачи архивных данных и текущих параметров на внешние устройства вычислители ТМК-Н60 имеют интерфейсы RS-232.1, RS-232.2, RS-485.

☞ Плата интерфейса RS-485 поставляется по отдельному заказу. Передаваемые данные дублируются по интерфейсу RS-232. 2

Перенос архивных данных на ПК может осуществляться и с помощью переносного считывающего устройства УС-Н2 производства «Промприбор».

  • К разъёму DSUB-9, порт 1 (интерфейс RS-232.1) подключают персональный компьютер или GSM- модем стандартным нуль-модемным кабелем.
  • К разъёму DSUB-9, порт 2 (интерфейс RS-232.2) подключают только персональный компьютер.

Для подключения к ПК или информационной сети через интерфейс RS485 экранированной витой парой длиной до 1,2 км необходимо на блоке коммутации установить плату интерфейса RS485 (опция). Для установки платы интерфейса RS485 в блоке коммутации расположен разъем для подсоединения и 2 стойки.

Параметры электрического питания

Параметры электрического питания тепловычислителя ТМК-Н60:

  • напряжение от внешнего источника постоянного напряжения при потребляемой мощности не более 1,2 Вт, В → от 10 до 15
  • номинальное напряжение от встроенной литиевой батареи, емкостью не менее 6А*ч, В → 3,6

Срок службы батареи — не менее 4лет, в зависимости от режимов эксплуатации можно рассчитать и оценить с помощью ПО «Конфигуратор приборов».

Электропитание платы интерфейса RS-485 осуществляется от внешнего источника постоянного стабилизированного напряжения от 10 до 15 В, потребляемый ток не более 200 мА.

Эксплуатационные характеристики

Условия эксплуатации:

  • температура окружающей среды, °С → от +5 до +50
  • относительная влажность, %, не более → 95
  • атмосферное давление, кПа → от 84,0 до 106,7

Степень защиты по ГОСТ14254–2015 → IP54

  • Средний срок службы, лет → 12
  • Средняя наработка на отказ, ч → 75000

Габаритные размеры и вес

Габаритные размеры, мм, не более:

  • длина → 210
  • ширина → 150
  • высота → 70

Масса не более → 1 кг

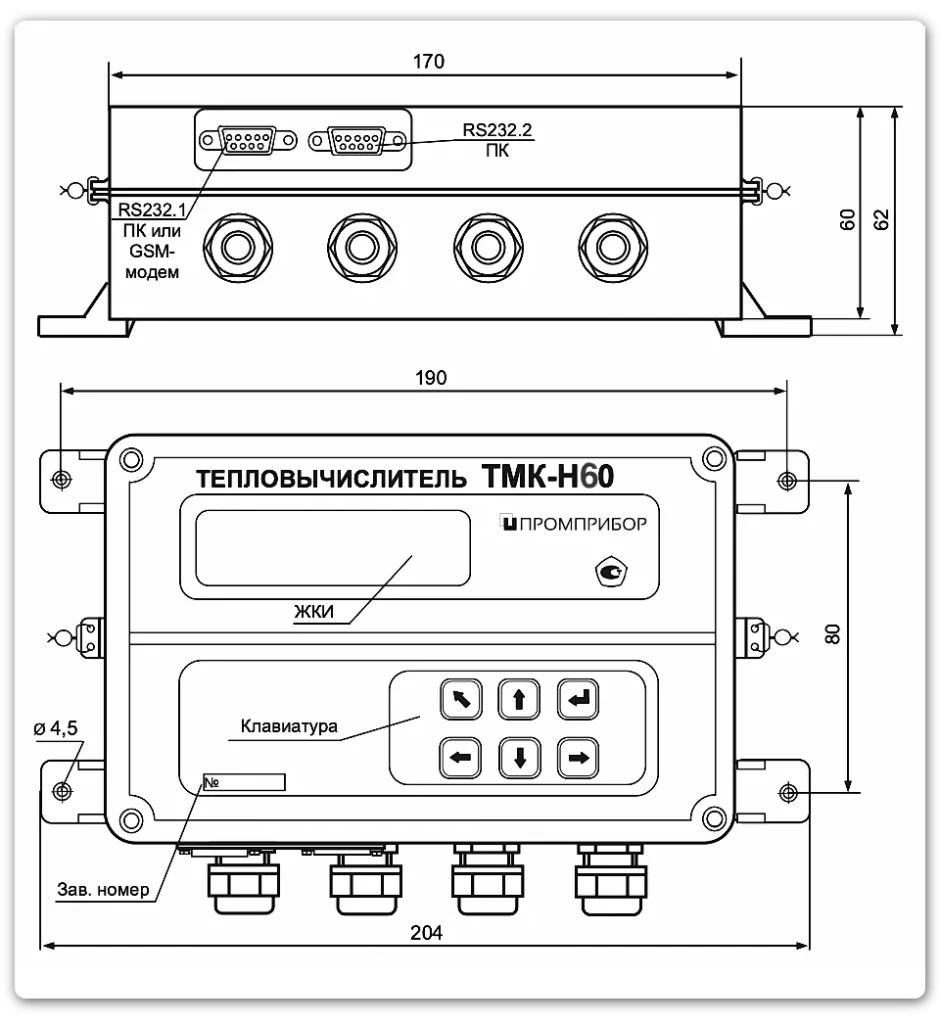

Габаритные и присоединительные размеры тепловычислителя ТМК-Н60 (Промприбор)
Изображение 1. Габаритные и присоединительные размеры тепловычислителя ТМК-Н60 (Промприбор)
